POM塑料斜齿轮与金属单头蜗杆配合不自锁问题?

caoxiong203

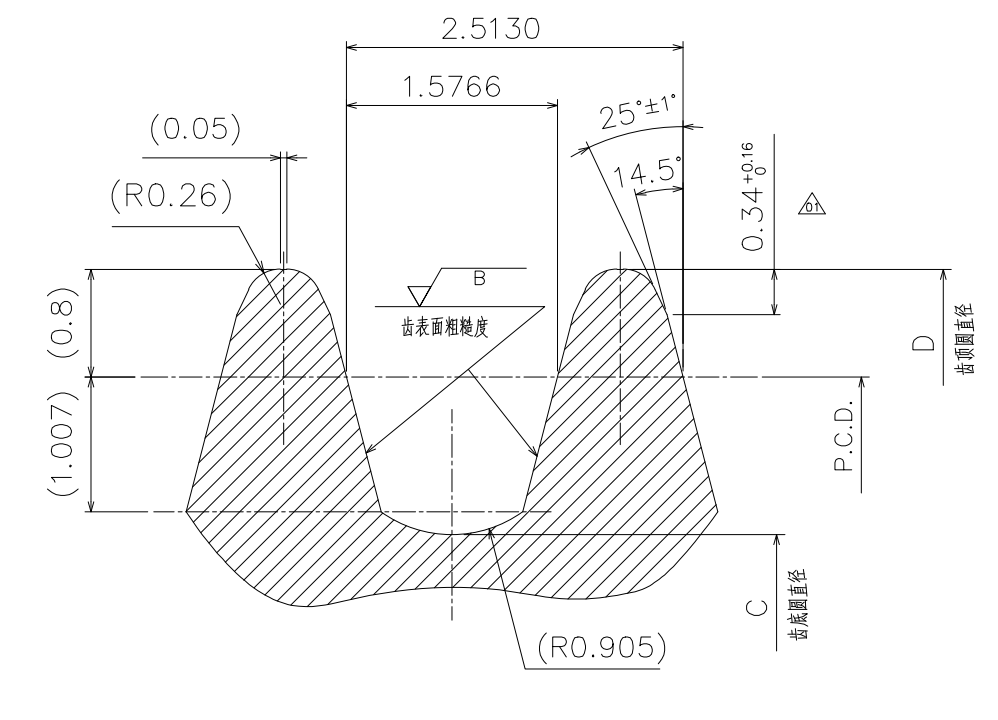

目前我们新设计了一款减速机，发现不自锁麻烦大神看看是什么问题？我们将蜗杆压力角修改成9.5度时在冷的状态有自锁，电机运行一段时间后无自锁。

狂奔的蜗牛8585

严格来说蜗杆配斜齿本身就不能自锁

mrmrw

自锁是需要做一些设计上的变更的！理论上是不存在自锁的！

zhoubo618

螺旋升角太大， 跟蜗杆表面粗糙度，润滑油脂都有关系。看图纸，很熟悉。

2090511973

蜗杆斜齿本身就不能自锁，降低螺旋角可以加大自锁力

caoxiong203

zhoubo618 发表于 2020-10-27 07:56
螺旋升角太大， 跟蜗杆表面粗糙度，润滑油脂都有关系。看图纸，很熟悉。

麻烦大神指点一下，谢谢！~

dahan

mrmrw 发表于 2020-10-26 18:41
自锁是需要做一些设计上的变更的！理论上是不存在自锁的！

老师您好，请教一下，为了自锁，设计上常见的变更有哪些方法呢？请指点一下，谢谢！

zhoubo618

caoxiong203 发表于 2020-11-5 10:37
麻烦大神指点一下，谢谢！~

蜗杆的表面需要喷砂处理，然后电镀镍，达到需要的表面粗糙度和硬度。才能有你需要的自锁力。 增加了自锁力，就降低了传动效率（输出扭矩），这需要自己平衡。螺旋升角为9.5°，有点过大，螺旋升角越小，自锁力越大。一般这个工况下的角度好像都是在6~7°之间。现在有新的机种，蜗杆不要表面处理的，螺旋升角都在3~4°之间。

caoxiong203

zhoubo618 发表于 2020-11-6 10:18
蜗杆的表面需要喷砂处理，然后电镀镍，达到需要的表面粗糙度和硬度。才能有你需要的自锁力。 增加了自锁 ...

谢谢指点！~，我们目前的螺旋升角β=5.710593137°  是在6-7°之间也是没有自锁

zhoubo618

caoxiong203 发表于 2020-11-7 11:38
谢谢指点！~，我们目前的螺旋升角β=5.710593137°  是在6-7°之间也是没有自锁

完全自锁是不可能的，需要增加其他的一些辅助摩擦力来达到你需要的自锁力。
