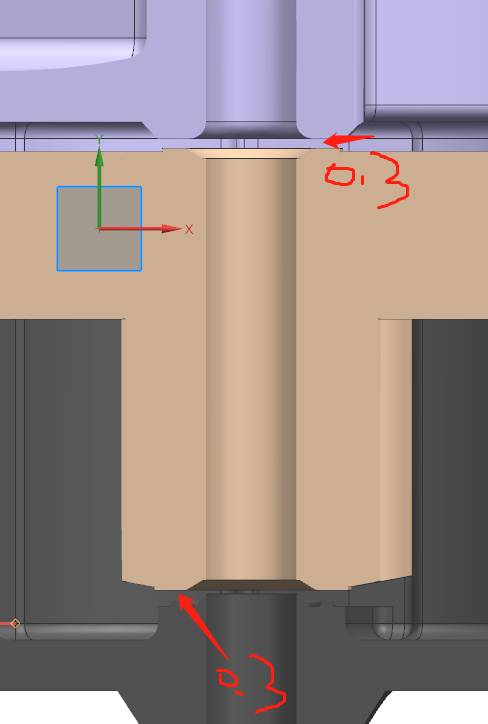

请问下，设计间隙上下都是0.3，会不会窜动量很大

kuaiji112233 · 发表于 2020-10-23 17:01

您需要登录才可以下载或查看，没有账号？注册

x

山中樵翁 · 发表于 2020-10-24 09:47

从图上看不太清楚这个轴是怎么定位的，要求是什么。窜动量应该是根据定位尺寸的尺寸公差算出来的吧，不是根据与周围零部件间隙来确定的。

mwp2022 · 发表于 2020-10-24 11:48

需要进行尺寸链计算的！还有工作温度、润滑条件等等

天菲二号 · 发表于 2020-10-28 10:18

看你这个是小齿轮，这个给你个参考，我们一般大齿单边0.25，你这个大了点单边0.2足以。
