弧齿锥齿轮计算及一建生成图形软件——CAD插件

guoyi0721

包含：1.格里森弧齿；2.埃尼姆斯弧齿；3.洛卡式弧齿；4.零度格里森弧齿

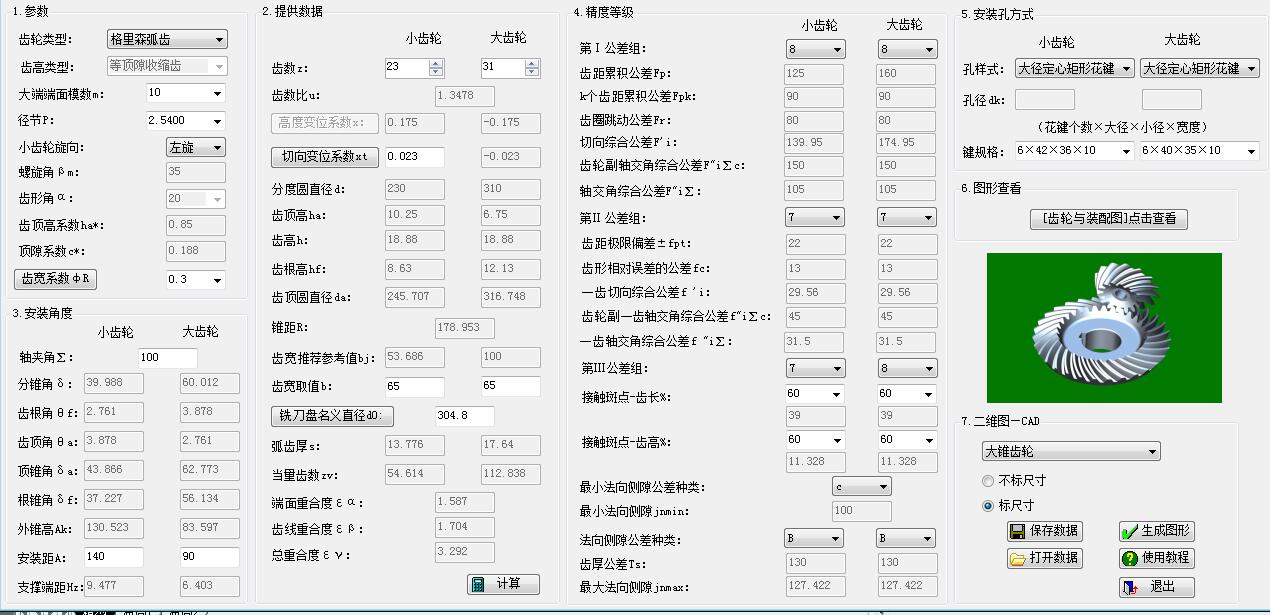

软件界面部分截图

mrmrw

CAD插件，只能是一个2D外形图而已！软件最终要的是要解决精确的3D建模以相关的接触分析。

hyfjy

设计任何机械零件，总是从计算开始，到最终按要求进行三维精确模型的建模，装配并输出有关计算参数，便于在加工制造时进行参考，比较，通常，模型应让计算的参数可以直接测量出来，请看如下的一个过程：渐开线蜗杆与斜齿轮传动设计过程：
原始输入参数
      法向模数: 1.0686
    法向压力角: 22.36
      蜗杆头数: 2
      齿轮齿数: 28
        轴交角: 90
蜗杆分圆螺旋角: 69.64
齿轮分圆螺旋角: 20.36
    齿顶高系数: 1
    齿顶隙系数: 0.25
法向齿厚调整量: 0.32


蜗杆计算参数
        蜗杆头数: 2
    蜗杆法向模数: 1.0686
    蜗杆轴向模数: 1.13980947102891
    蜗杆端面模数: 3.07141676754489
  蜗杆法向压力角: 22.36
      轴向压力角: 23.6902127980904
      端面压力角: 49.7758964289612
蜗杆分度圆螺旋角: 69.64
    蜗杆分圆直径: 6.14283353508978
蜗杆径向变位系数: 0
  蜗杆齿顶圆直径: 8.2797
  蜗杆齿根圆直径: 3.47133353508978
    蜗杆轴向导程: 7.161634121353
    设计蜗杆长度: 35.808170606765
      计算中心距: 0
      设计中心距: 0
    蜗杆量球直径: 2.3
  三针量球测量值: 9.5120800442135
传动机构理论效率: 0.653978852592495
传动机构总重合度: 1.5603102828163
    蜗杆轴向齿距: 3.5808170606765
    蜗杆基圆直径: 3.96691258669889
  蜗杆端面弧齿厚: 3.83003493853599
  蜗杆法向调整量:-0.32
  调整量等效系数:-0.393582662351172


齿轮计算参数
        齿轮齿数: 28
    齿轮法向模数: 1.0686
    齿轮轴向模数: 3.0714167675449
    齿轮端面模数: 1.13980947102891
  齿轮法向压力角: 22.36
      轴向压力角: 49.7758964289613
      端面压力角: 23.6902127980904
齿轮分度圆螺旋角: 20.36
    齿轮分圆直径: 31.9146651888096
齿轮径向变位系数: 0.30063
  齿轮齿顶圆直径: 34.6947
  齿轮齿根圆直径: 29.8856716248096
    齿轮轴向导程: 270.175929884884
    设计齿轮长度: 0
      计算中心距: 0
      设计中心距: 0
    齿轮量球直径: 1.7
  二针量球测量值: 35.2860199574014
传动机构理论效率: 0.653978852592495
传动机构总重合度: 1.5603102828163
    齿轮轴向齿距: 3.5808170606765
    齿轮基圆直径: 29.2252559357143
  齿轮端面弧齿厚: 2.44139244517233
  齿轮法向调整量: 0.32
  调整量等效系数: 0.393582662351172
齿轮公法线跨齿数: 5
齿轮公法线公称值: 15.2354321189082

蜗杆端面分圆弧齿厚减少量: 0
蜗杆端面分度圆实际弧齿厚: 3.83003493853599
    蜗杆建模实际轴向长度: 36.9479800777939
齿轮端面分圆弧齿厚减少量: 0
齿轮端面分度圆实际弧齿厚: 2.44139244517233

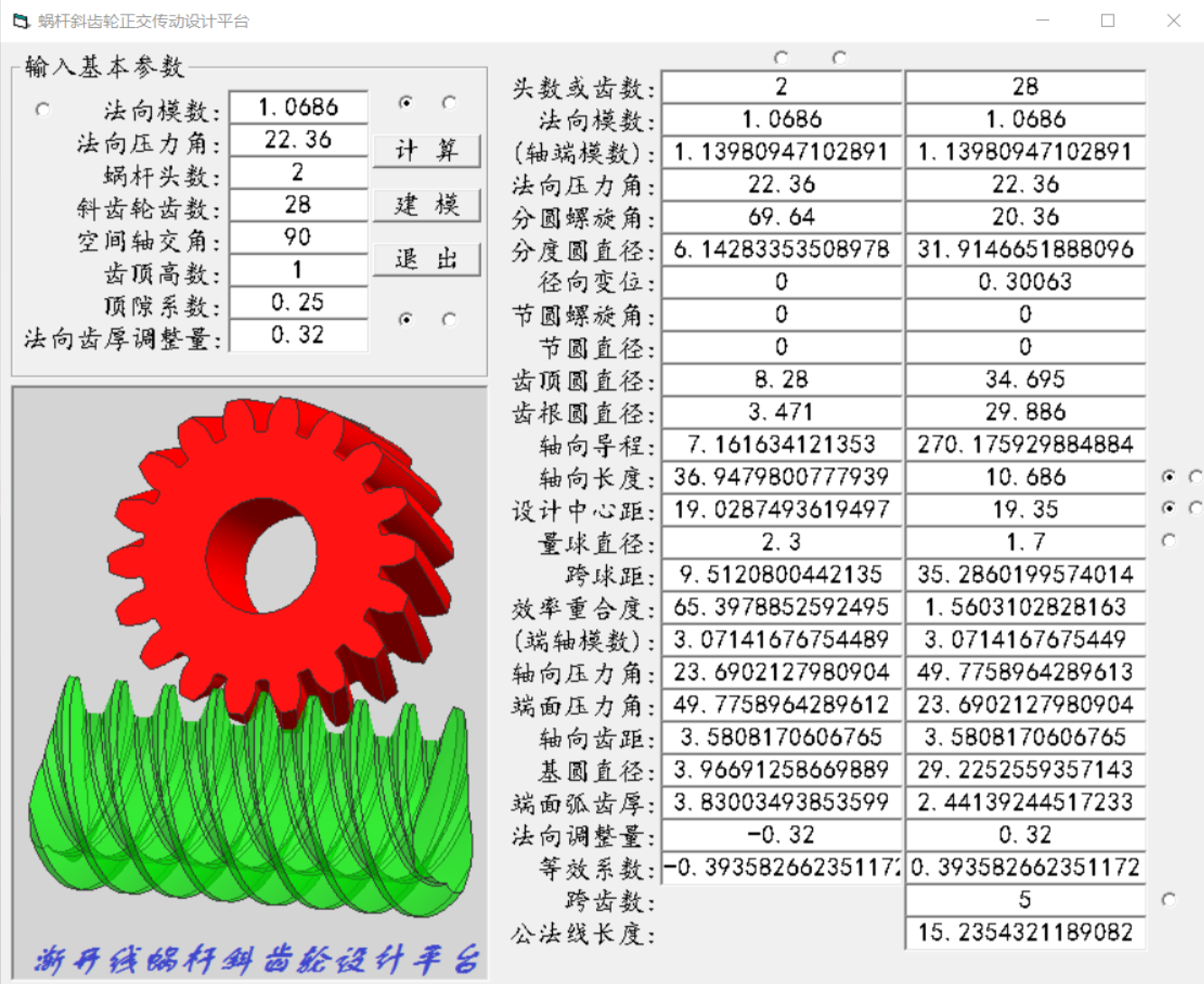

计算的过程



建模的过程
899875dee1ec02dace97851051415155.rar (5.85 MB, 下载次数: 186)

2020-10-22 15:11 上传

点击文件名下载附件

弧齿锥齿轮传动同样也利用这样的方法可以直接得到精确模型。

changjunju12680

就是机械工程师CAD2020啊

guoyi0721

changjunju12680 发表于 2020-10-23 08:03
就是机械工程师CAD2020啊

免费的。

guoyi0721

changjunju12680 发表于 2020-10-23 08:03
就是机械工程师CAD2020啊

直接安装，不用注册。

mmjiang78

好东西，顶顶

shuaimeirenlian

感谢分享

psk107520

hyfjy 发表于 2020-10-22 15:12
设计任何机械零件，总是从计算开始，到最终按要求进行三维精确模型的建模，装配并输出有关计算参数，便于在 ...

老师，你好！我看了下你的那个附件。这个UG插件能不能麻烦你提供一个下载链接，计算我这边没问题，但是生产数模一直比较头疼！

wrhjsj0607

学习一下
