齿轮及刀具设计验算-端面倒棱滚刀计算

刀疤五 · 发表于 2020-10-19 07:55

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由刀疤五于 2020-10-19 08:27 编辑

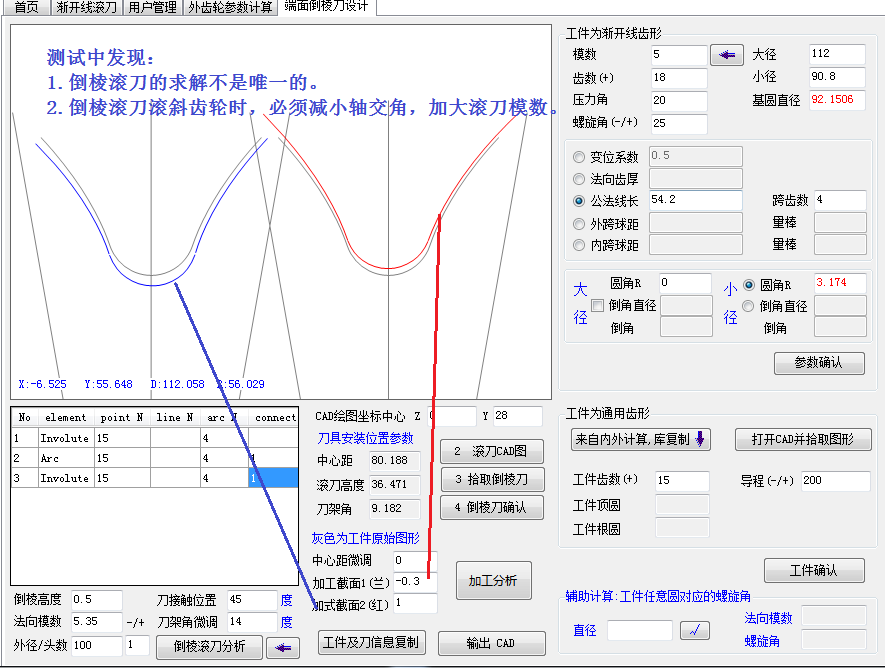

功能：

1。工件端面齿形任意，全齿廓设计倒棱刀，工件齿形来源,a渐开线齿轮计算 b来自复制 c来自CAD的图形拾取
2。根据滚刀齿形，刀具安装参数，分析齿轮各高度截面的实际加工齿形

测试中...... 欢迎参与交流！

刀疤五 · 发表于 2020-10-21 08:03

刀疤五 · 发表于 2020-10-23 08:39

本帖最后由刀疤五于 2020-10-24 23:53 编辑

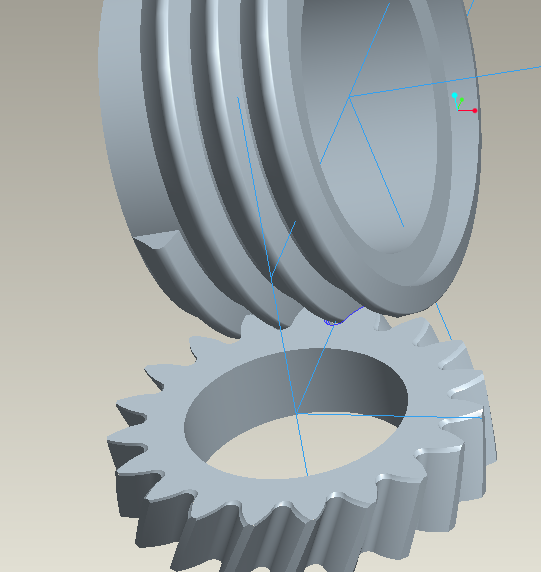

绘制三维图形啮合模拟是检验计算结果是否正确的硬道理！

woodee · 发表于 2020-10-25 19:40

帮老刀检查了一下运动接触情况，对倒棱来讲模型够准了，滚刀切削型面向外偏置0.01之后的情况：

春哥li · 发表于 2020-10-26 08:32

膜拜宝刀，厉害

jxgzlyh · 发表于 2020-10-26 08:59

　厉害，学习了

qb0823521 · 发表于 2020-10-26 09:14

刀哥威武！虽然看不懂

jxgzlyh · 发表于 2020-10-26 09:15

woodee 发表于 2020-10-25 19:40
帮老刀检查了一下运动接触情况，对倒棱来讲模型够准了，滚刀切削型面向外偏置0.01之后的情况：

请问下woodee版主，您那动画播放的连续性是怎么做到那么完美的？从动画来看，应该是一个周期内，动画的结束刚好回到动画的起始，所以动画看上去很连续。但录制动画时，会有点时间差，所以正常录制的动画，会产生跳跃，不知版主是怎么处理的，用的是哪款录屏软件？还是录制后，对动画重新编辑处理了？

woodee · 发表于 2020-10-26 20:25

jxgzlyh 发表于 2020-10-26 09:15
请问下woodee版主，您那动画播放的连续性是怎么做到那么完美的？从动画来看，应该是一个周期内，动画的结 ...

设定两轮同步转动刚好一个齿的角度，为一周期，在此周期中分出48帧或56帧或更多（帧数越多渲染时间越长，如本例56帧，UG自动渲染作图竟花费近70多分钟），然后UG自动转动一帧渲染一张图，得到的57张图删去第一张，最后再用gif合并软件连成动图，看起来就呈现基本无缝对接的运转状态。
其实是力气活。

用UG中的录像，应该也可以提取出一帧一帧图片来，找到前后对接图片，合成为Gif动图即可。

jxgzlyh · 发表于 2020-10-27 05:59

明白了，非常感谢版主那么详细的回复。
