齿轮及刀具设计验算-盘铣刀计算模块

刀疤五 · 发表于 2020-10-8 16:02

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由刀疤五于 2020-10-8 16:05 编辑

1.工件可以是外齿,也可以是内齿.
2.工件齿形来源,a渐开线齿轮计算 b来自复制 c来自CAD的图形拾取
3.工件可以是端面齿形(齿轮类),也可以是轴截面齿形(蜗杆类)

可以根据计算出的盘铣刀,反计算实际加工后的工件齿形.

changqingshu · 发表于 2020-10-8 16:21

巨作，力挺，

uu_sea · 发表于 2020-10-9 08:35

巨作，力挺！

yongxiangle1969 · 发表于 2020-10-9 15:11

为你点赞！加油！

刀疤五 · 发表于 2020-10-9 15:45

本帖最后由刀疤五于 2020-10-9 15:47 编辑

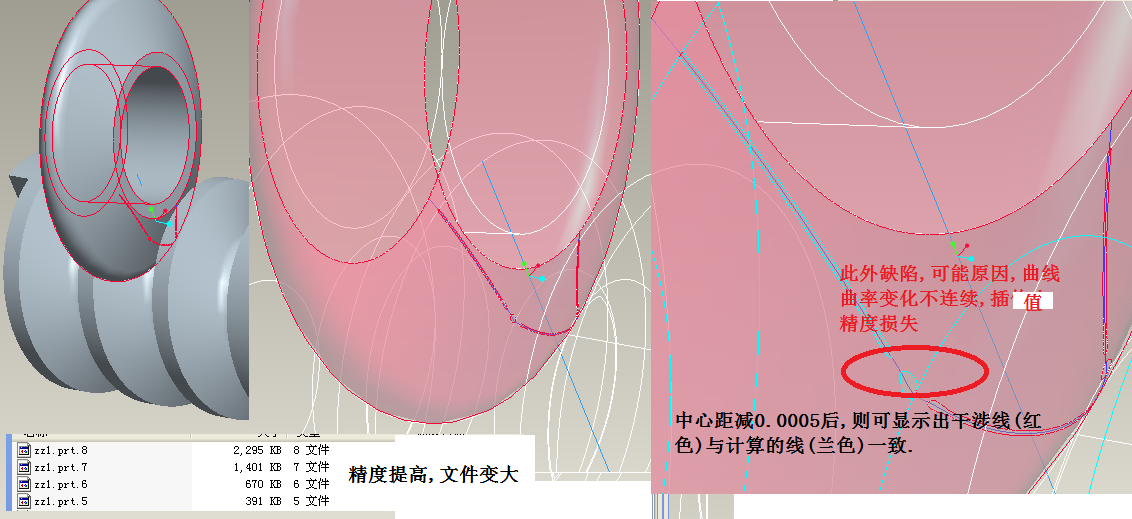

画三维图来验证计算结果是硬道理!

hzy · 发表于 2020-10-9 20:25

很好的一个盘铣刀模块，今后可否进一步把渐开线蜗杆与渐开线齿轮统一起来，以达到简化目的。

刀疤五 · 发表于 2020-10-9 23:41

本帖最后由刀疤五于 2020-10-10 00:01 编辑

hzy 发表于 2020-10-9 20:25
很好的一个盘铣刀模块，今后可否进一步把渐开线蜗杆与渐开线齿轮统一起来，以达到简化目的。

蜗杆类的盘铣刀,在程序中,工件轴截面齿形前打钩后,可以计算,内外均可计算.

mrmrw · 发表于 2020-10-10 14:06

牛！！！！！

hzy · 发表于 2020-10-10 19:46

本帖最后由 hzy 于 2020-10-10 19:48 编辑

刀疤五发表于 2020-10-9 23:41
蜗杆类的盘铣刀,在程序中,工件轴截面齿形前打钩后,可以计算,内外均可计算.

除渐开螺旋面蜗杆外，其它各种直纹螺旋面蜗杆的盘铣刀也都可以计算了吗？很期盼！

刀疤五 · 发表于 2020-10-10 21:44

本帖最后由刀疤五于 2020-10-10 21:56 编辑

hzy 发表于 2020-10-10 19:46
除渐开螺旋面蜗杆外，其它各种直纹螺旋面蜗杆的盘铣刀也都可以计算了吗？很期盼！

可以计算!已知轴截面齿形的情况下,无论齿形是渐开线,直线,还是样条,圆弧.都能计算.内齿类(如内螺纹)也能算.

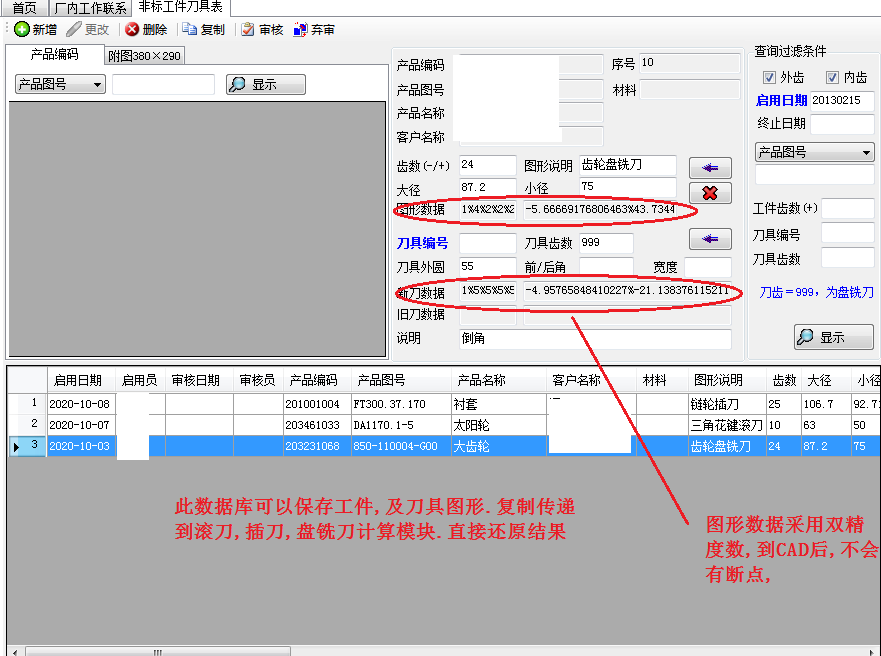

不过,此模块并不计算各种直纹螺旋面的轴截面,在蜗轮蜗杆模块中会计算各种直纹蜗杆的轴截面.可传剃过来.

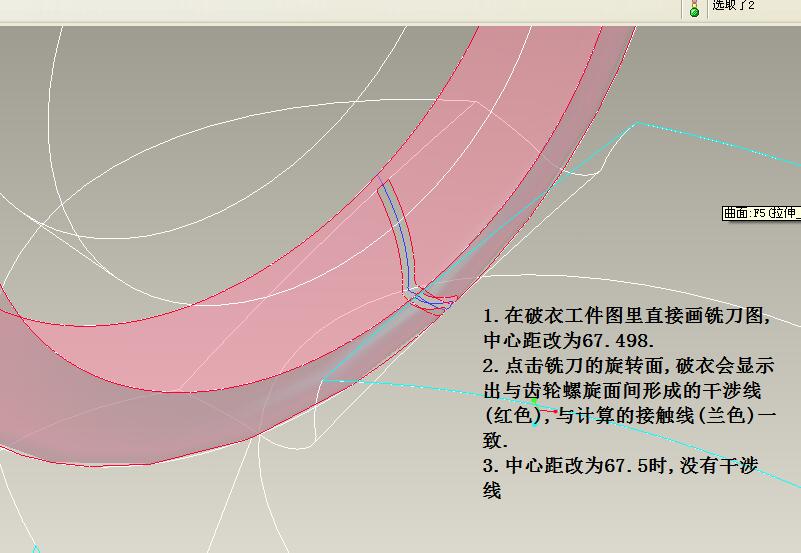

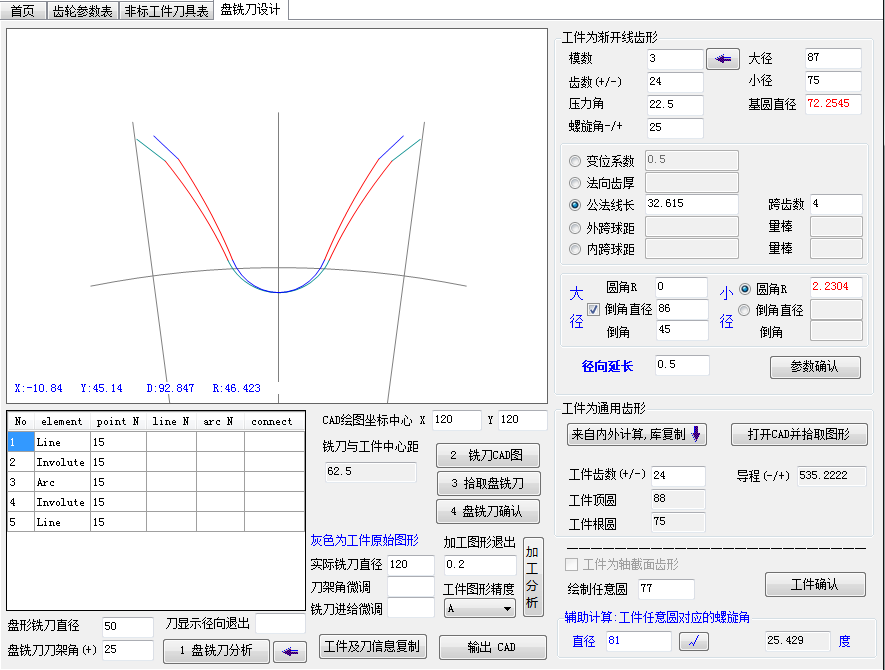

下面是示例从CAD拾取轴截面齿形,来计算铣刀.
