渐开线齿轮过渡曲线干涉与不根切最少齿数

hzy

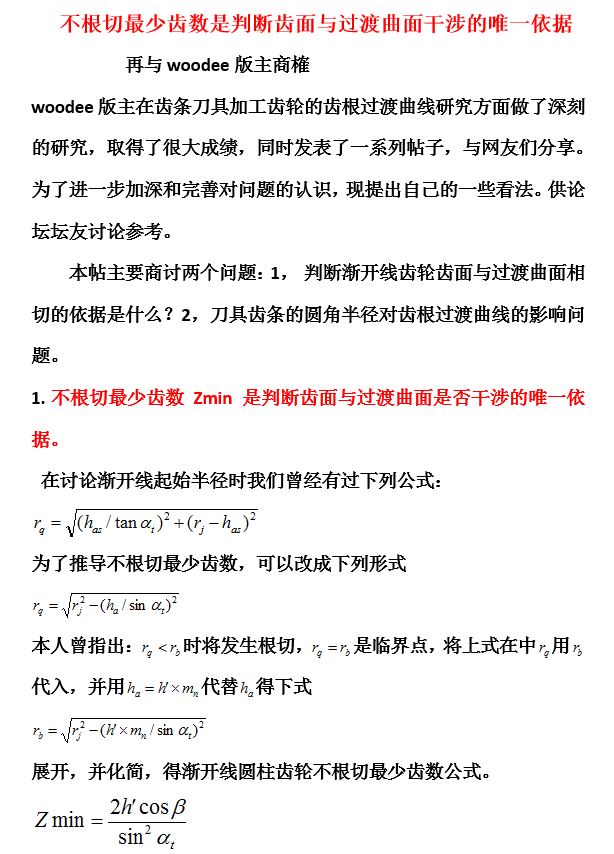

      渐开线齿轮过渡曲线干涉与不根切最少齿数
         热点讨论：欢迎坛友踊跃参加！

jdld

过渡曲线 书上介绍的0.38r ,尖角刀和圆弧刀 有精确推导吗 怎么在软件上实现 谢谢

hzy

   jdld:精确推导详见本人2020-06-14<渐开线齿轮齿根过渡曲线是圆弧齿轮端面齿廓截形>帖子：
http://www.gearbbs.com/forum.php?mod=viewthread&tid=397218

该帖提出了全新的计算方法，把基准齿条法截面的直线与齿条圆角作为一个整体，然后求该带圆弧齿条的共轭螺旋面（只需一个简单的公式），在该螺旋面上严格地提取端面截形。圆角相当于圆弧齿条，齿根过渡曲线就相当于圆弧齿轮的端面截形了。圆角大小也是任意取的。一般应该由标准顶隙0.25mn按公式计算得到0.37995mn。该计算方法的特点是无需涉及微分几何，计算既简单，结果又严格。也可以参见我的新书《实用齿轮几何学理论与应用》上海科学技术出版社2018年出版相关章节。

hzy

      本帖讨论不起来，令我感到有些意外。在论坛相聚本是一种缘分。讨论问题是提高对事物认识的最好途径，争论双方的目标显然是一致的——追求真理，推动齿轮技术进步！本帖提出的两个问题是否正确，欢迎坛友，特别是欢迎对齿轮造诣很深，令我十分钦佩的woodee版主批评指正！

弘通塑业

hzy 发表于 2020-10-4 20:03
jdld:精确推导详见本人2020-06-14帖子：
http://www.gearbbs.com/forum.php?mod=viewthread&tid=397218 ...

书定价80元，怎么网上都卖好几百！
