根据齿厚算变位系数。。。。。。。。。。

枫叶风曳

先说明小弟接触这个的时间很短，问的问题如果太白的话可别见怪

我厂里是根据齿厚要求用caxa画图的，一般先用齿厚算变位系数，在用变位系数在caxa了面画。

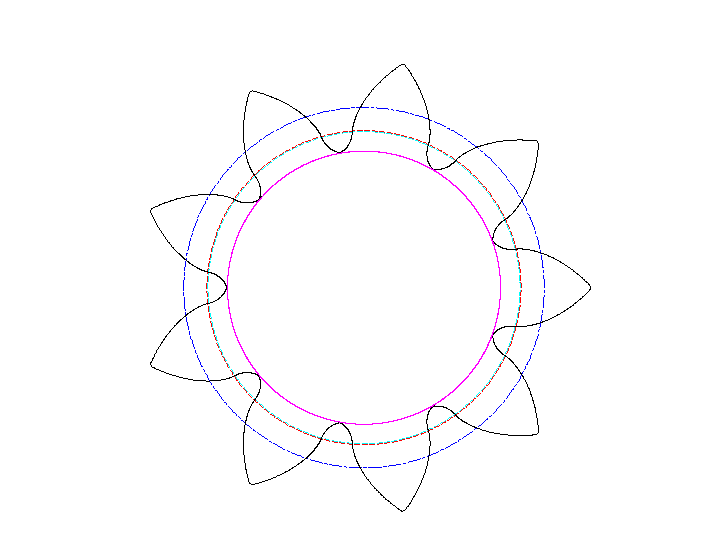

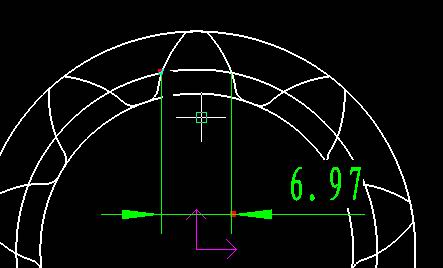

但是等齿轮生成后检查齿厚总是不对。起先我以为是变位系数算错了，但换来多款软件都是这样，
到底是什么地方错了呢？
还有画图时是根据变位系数画还是画好后根据齿厚再调整呢？

枫叶风曳

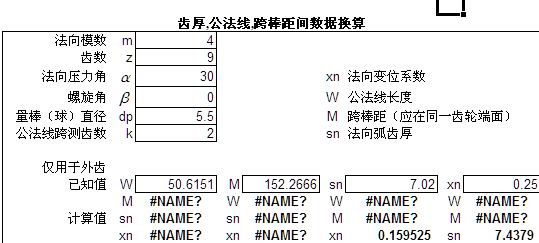

附上图几张，求各位帮帮忙

hyfjy

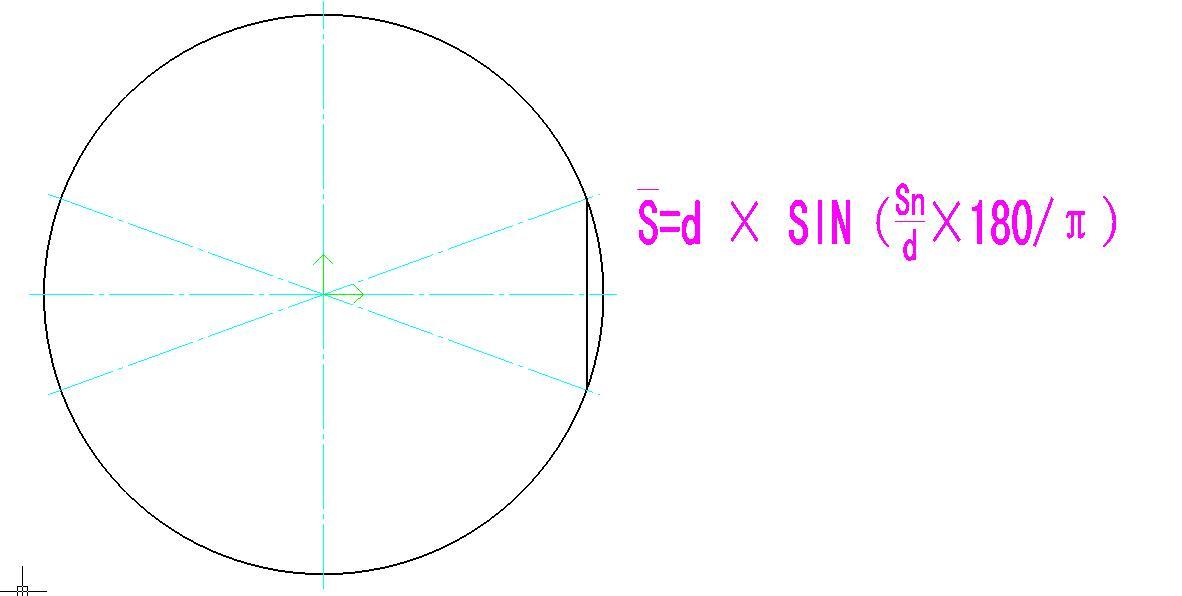

弦齿厚与弧齿厚是两个概念，你算出的是分度圆弧齿厚，而画出的是分度圆弦齿厚，当然数值是不一样的，要把分度圆弧齿厚再转换成弦齿厚，要用一个公式如下图：



公式中乘以180除以π是把弧度制转为角度制，用这个公式计算楼主提供的参数，分度圆直径为36，弧齿厚为7.02，带入公式中得到的就是弦齿厚为6.976

hyfjy

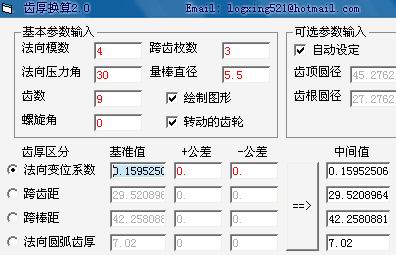

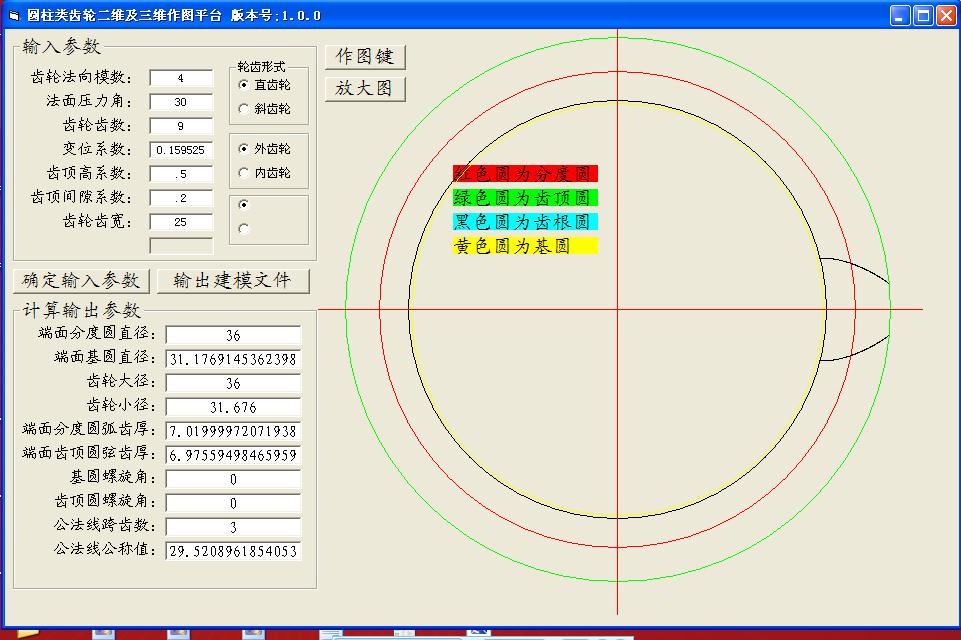

发一个用本人一款软件计算的结果，软件中大径与大径弦齿厚是联动的，故把大径改为分度圆直径后，界面中显示的分度圆弧齿厚及端面齿顶圆弦齿厚就是分度圆的弦齿厚了。

48824305

输入参数:
法面模数Mn=4.0
端面模数Mt=4.0
齿轮齿数z=9
法面分度圆压力角αn=30.0°
端面分度圆压力角αt=30.0°
齿顶高系数han=1.0
顶隙系数cn=0.25
螺旋角β=0.0°
齿轮齿根曲线圆角系数kc=0.38
齿轮的法面变位因数χn=0.159525
齿轮的端面变位因数χt=0.159525
齿轮第一公差组精度等级IT=8
齿轮第二公差组精度等级IT=7
计算结果:
齿轮齿顶圆直径da=45.2762
齿轮齿根圆直径df=27.2762
齿轮分度圆直径d=36.0
齿轮基圆直径db=31.1769
齿高变动因素ΔУ=-4.44089e-016
圆棒(球)直径dp=5.5
圆棒(球)中心所在圆的压力角αM=33.3551°
圆棒(球)跨距M=42.2581
齿轮的固定弦齿厚sf=5.265
齿轮的固定弦齿高hf=3.11823
齿轮的当量齿分度圆弦齿厚sv=6.97559
齿轮的当量齿分度圆弦齿高hv=4.97924
齿轮的公法线跨测齿数k=2
齿轮的公法线长度w=18.6381
齿轮的法面齿顶厚sa=0.313114
对于硬齿面,必须sa>0.25*mn=1.0
对于软齿面,必须sa>0.40*mn=1.6
齿厚极限偏差按GB10095-88推荐值:
齿厚极限上偏差Ess: -108 μm   偏差代号: G
齿厚极限下偏差Esi: -180 μm   偏差代号: J
齿厚公差 Ts = 72 μm
齿圈跳动 Fr = 50 μm
公法线平均长度上偏差Ewms = -112 μm
公法线平均长度下偏差Ewmi = -138 μm
公法线公差Twm = 26 μm
公法线最大长度Wms = 18.5266
公法线最小长度Wmi = 18.5002
圆棒(球)中心所在圆的最大压力角αMs=32.9523°
圆棒(球)最大跨距Ms=42.0897
圆棒(球)中心所在圆的最小压力角αMi=32.6767°
圆棒(球)最小跨距Mi=41.9764
齿高变动因素ΔУ=0时,齿轮法向齿顶厚为0.25*mn时的变位系数  χn1_mn25 =-0.152244
(对于硬齿面,必须小于此变位系数.)
齿高变动因素ΔУ=0时,齿轮法向齿顶厚为0.4*mn时的变位系数  χn1_mn40 =-0.624048
(对于软齿面,必须小于此变位系数.)
齿轮不根切的最小变位系数为: -0.125  (所选变位系数必须大于此根切的变位系数.)
   齿宽不得小于: 0.0
  所输入齿轮的公法线跨测齿数k和圆棒(球)直径dp不影响齿轮的尺寸,只供齿轮作为测量的用途.

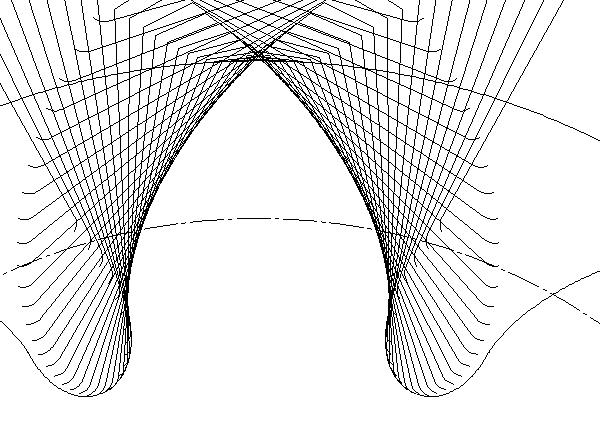

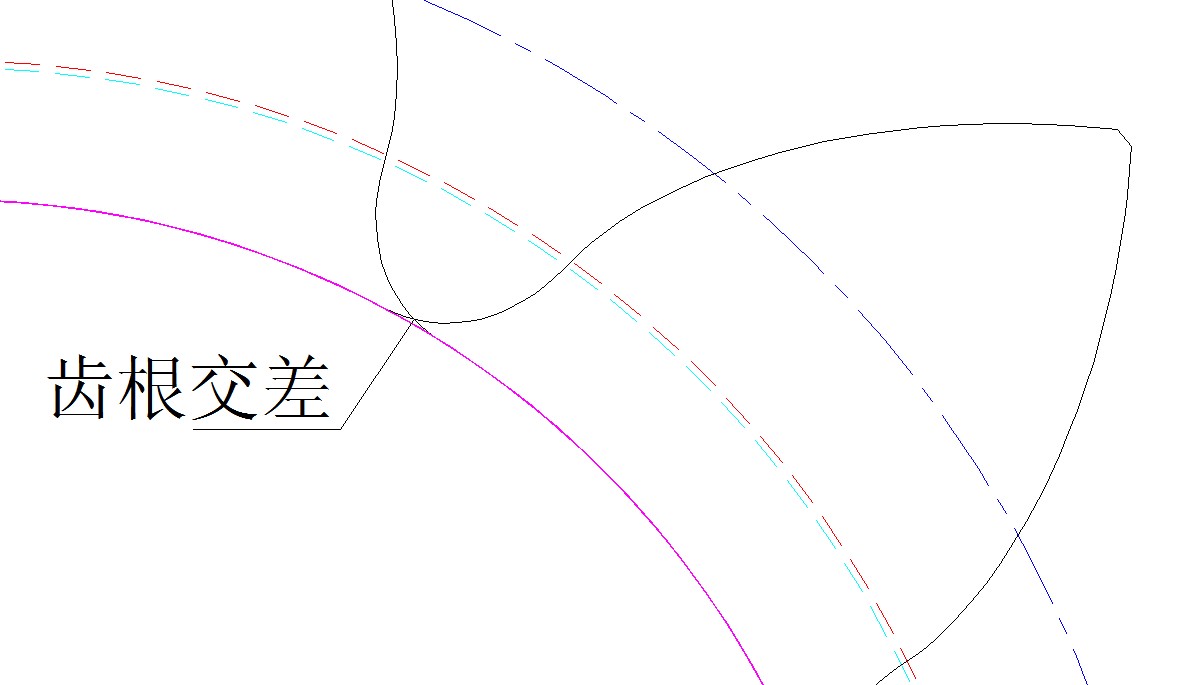

齿轮参数不合理,齿顶变尖,齿根交差,压力角太大.

枫叶风曳

谢谢楼上以及楼上的楼上，经各位大哥指点，我已经知道该怎么做了

niuershiye

5 楼的,什么叫  "齿根交差"

48824305

cwxzcwxz

斜齿轮弦齿厚计算的是端面还是法面呢？

彭依依

有没有齿轮图啊，用于齿轮测量的那种
