锥齿轮基础介绍

henrymao · 发表于 2020-9-18 13:44

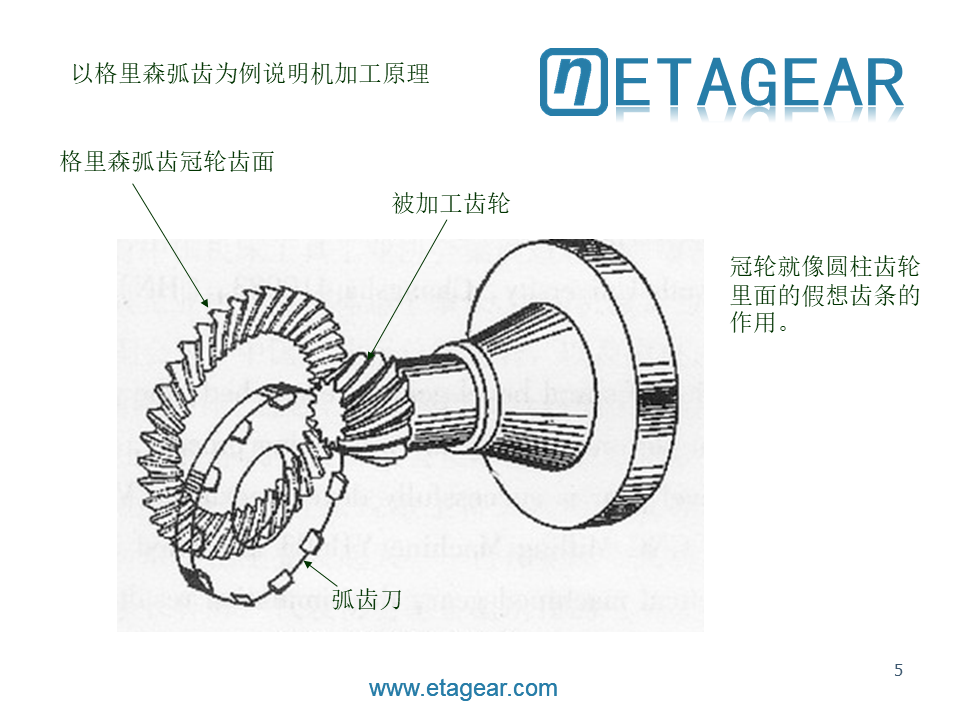

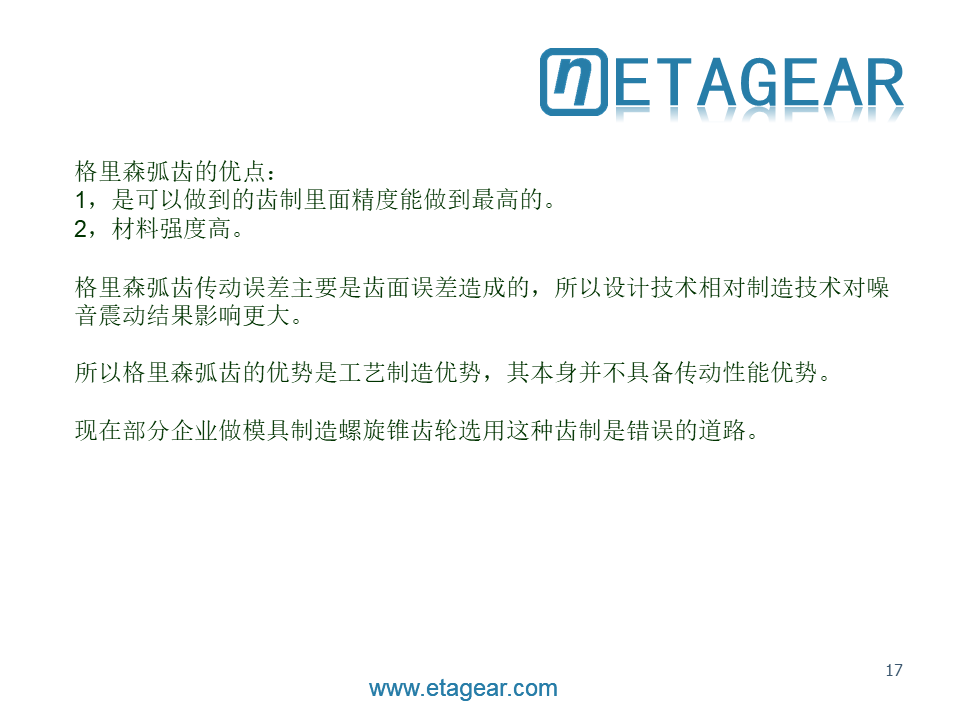

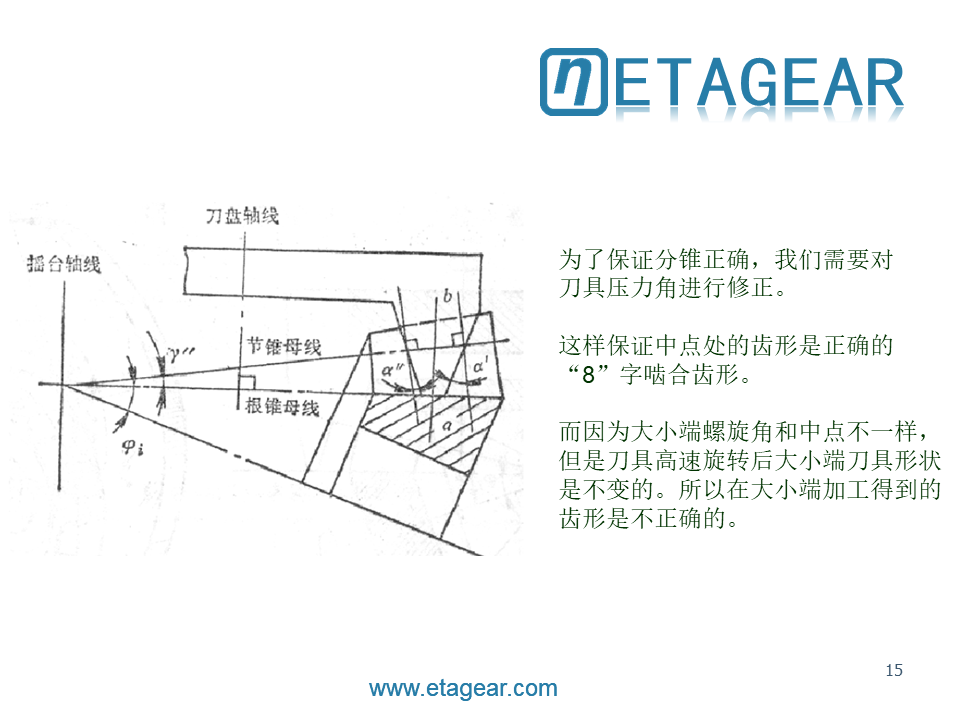

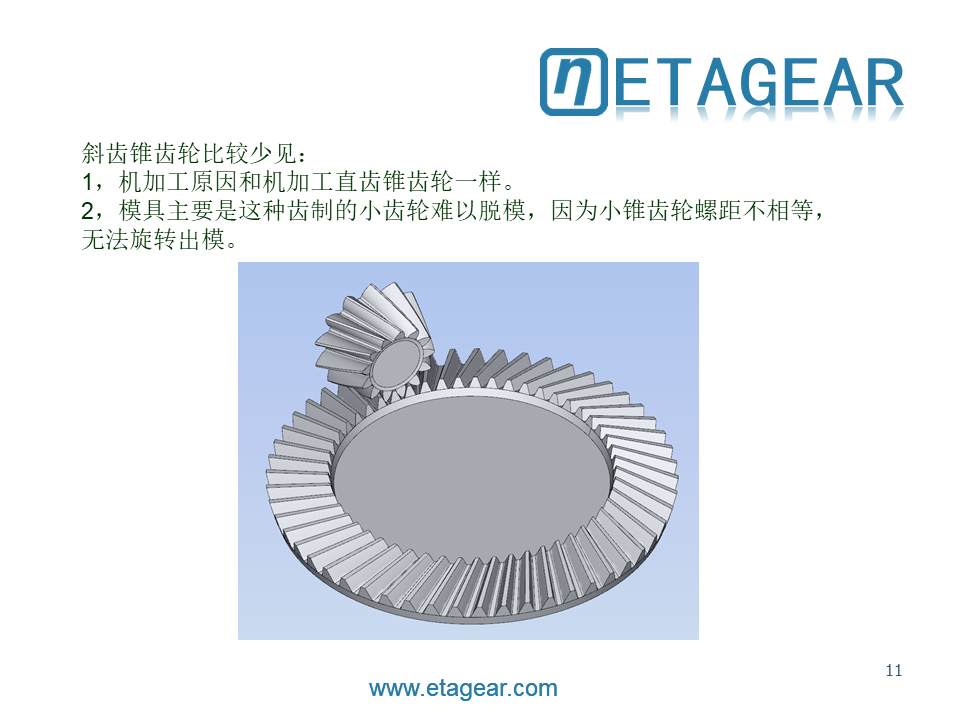

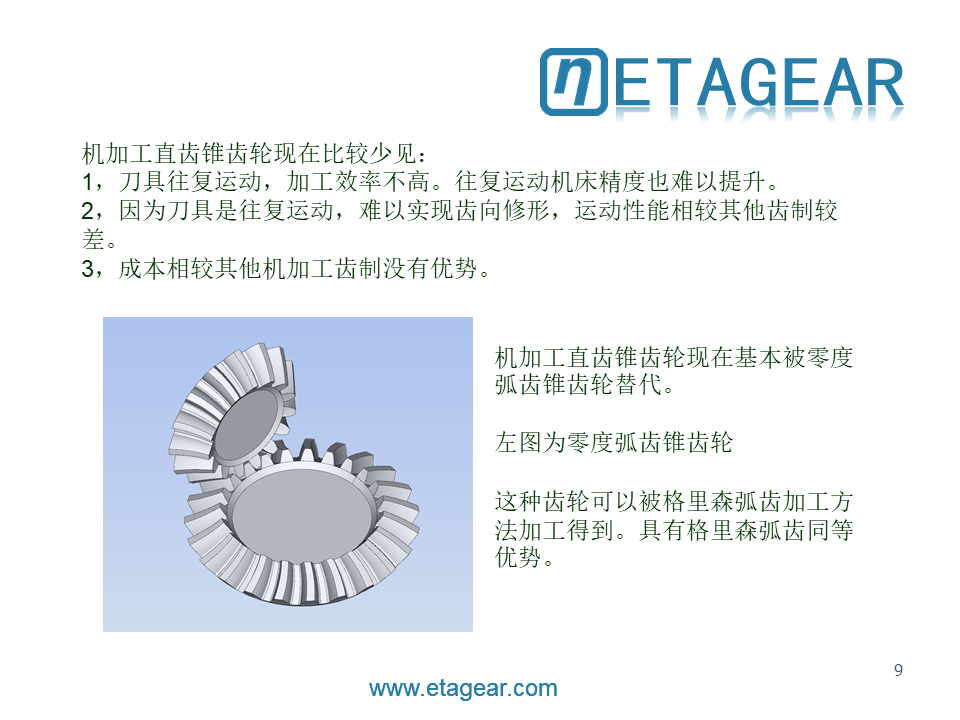

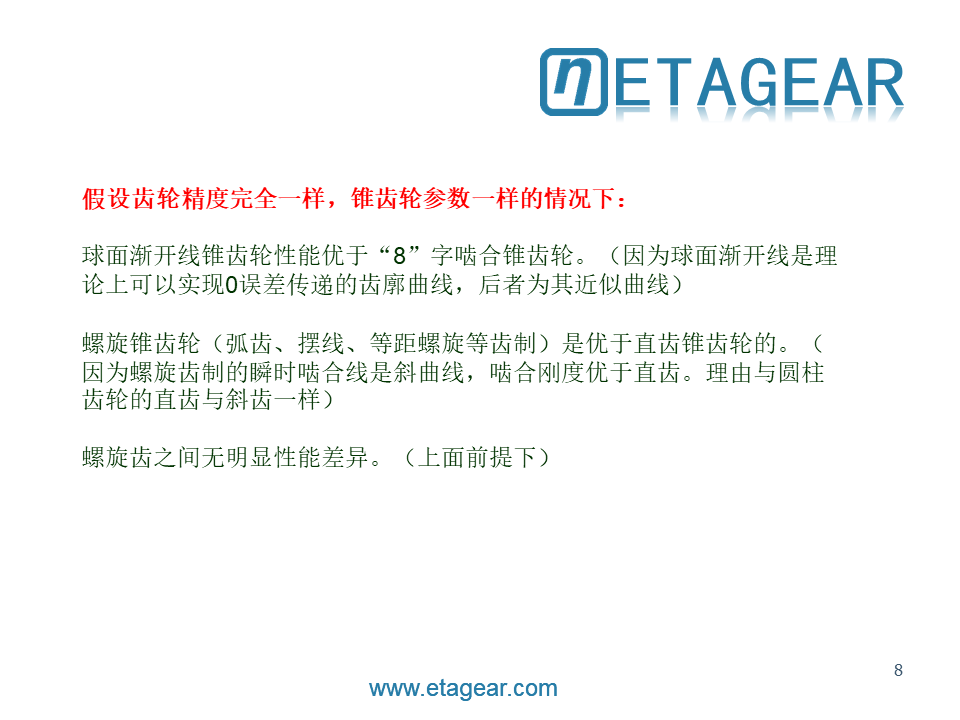

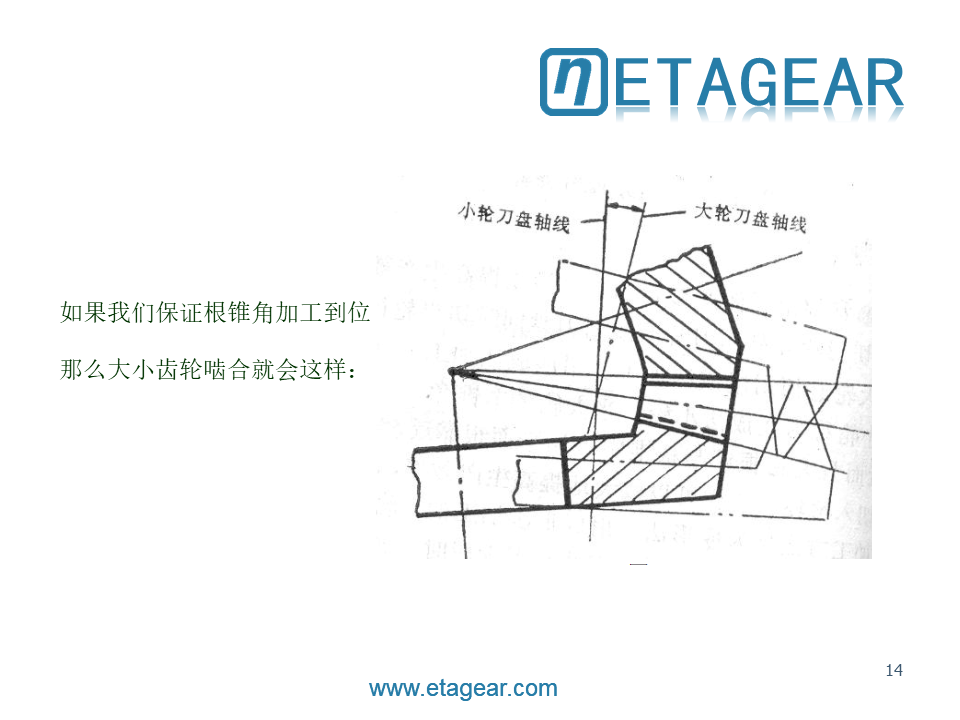

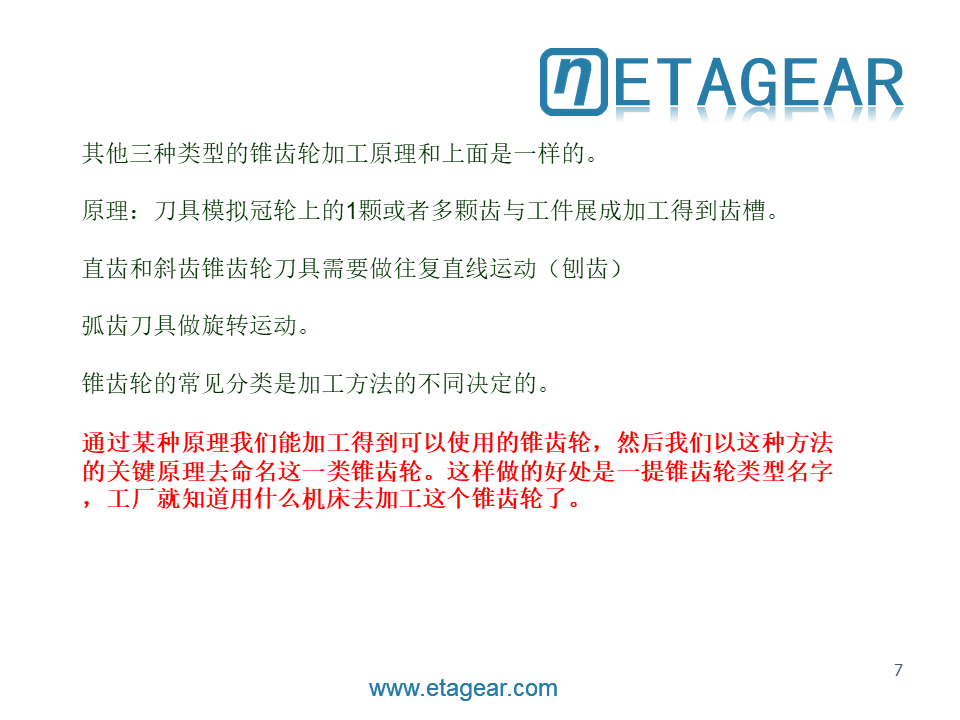

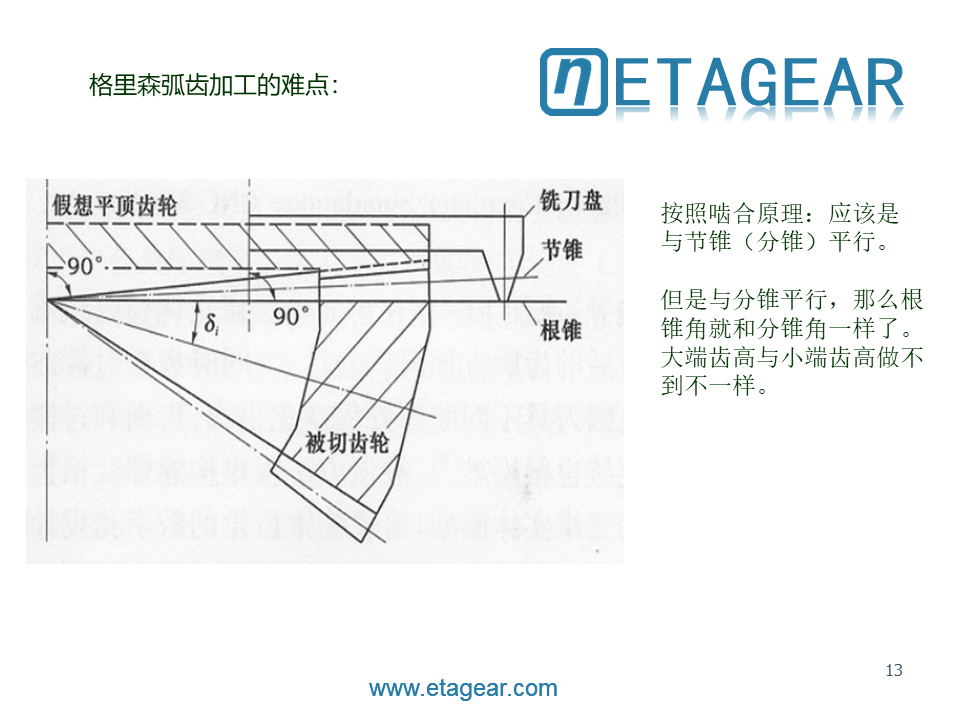

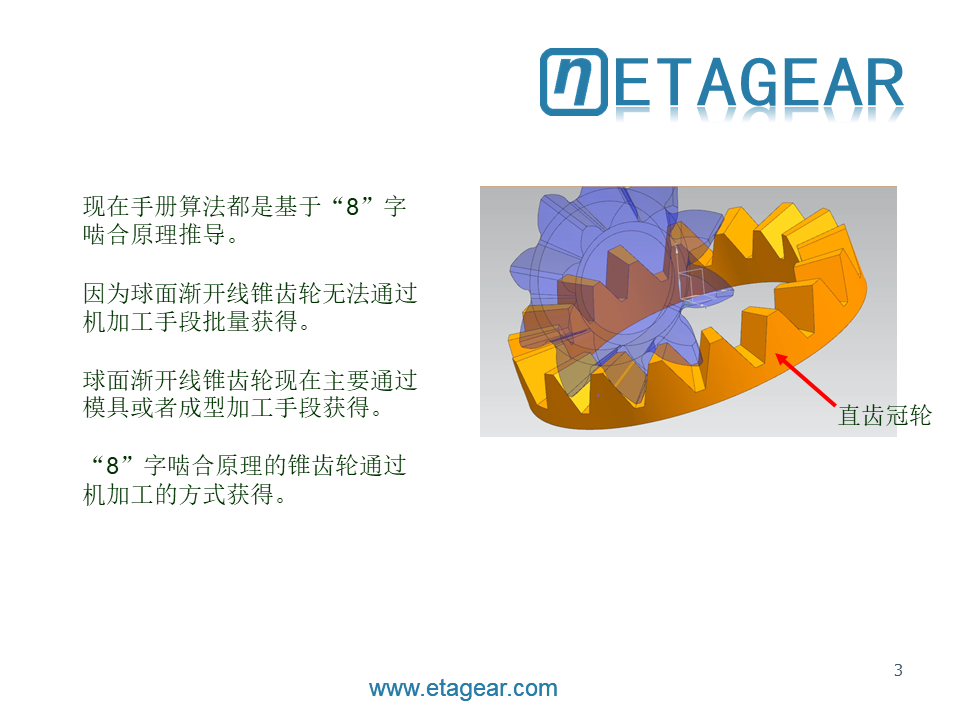

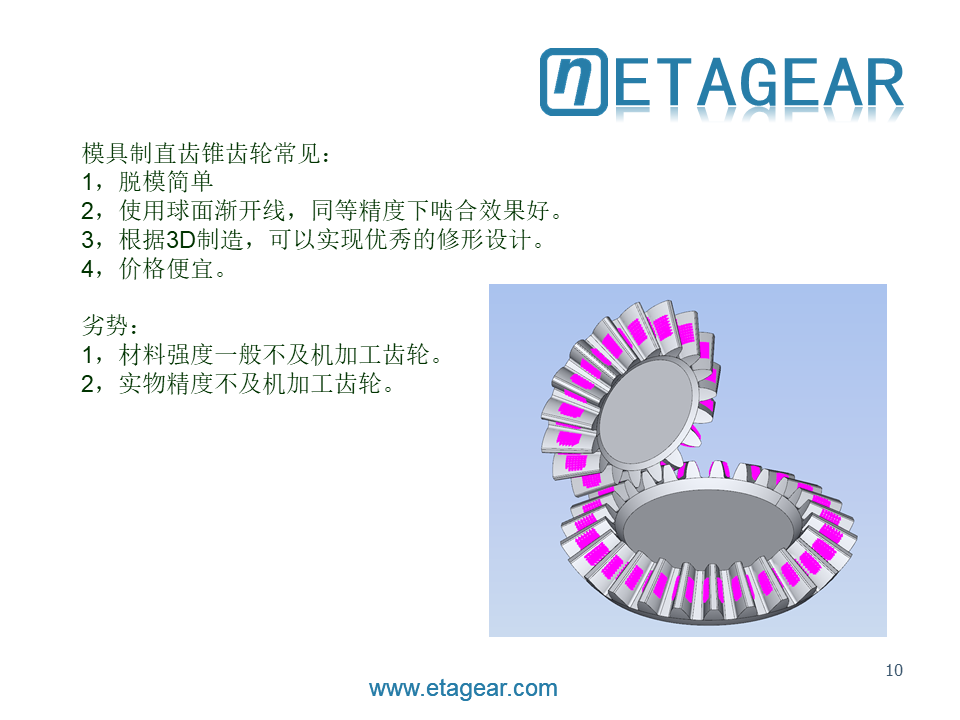

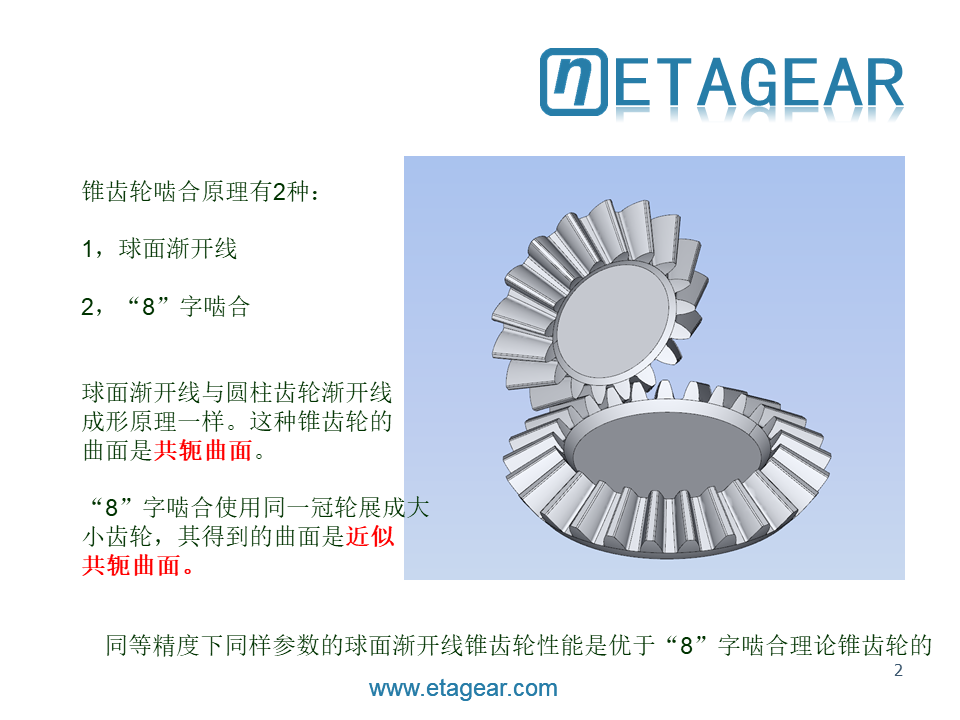

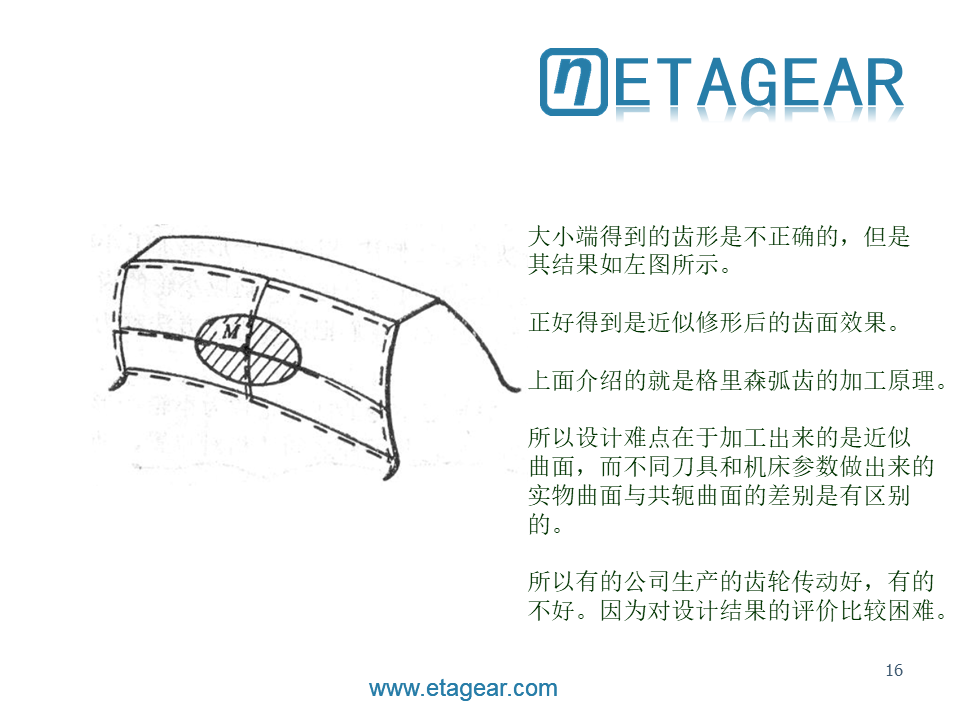

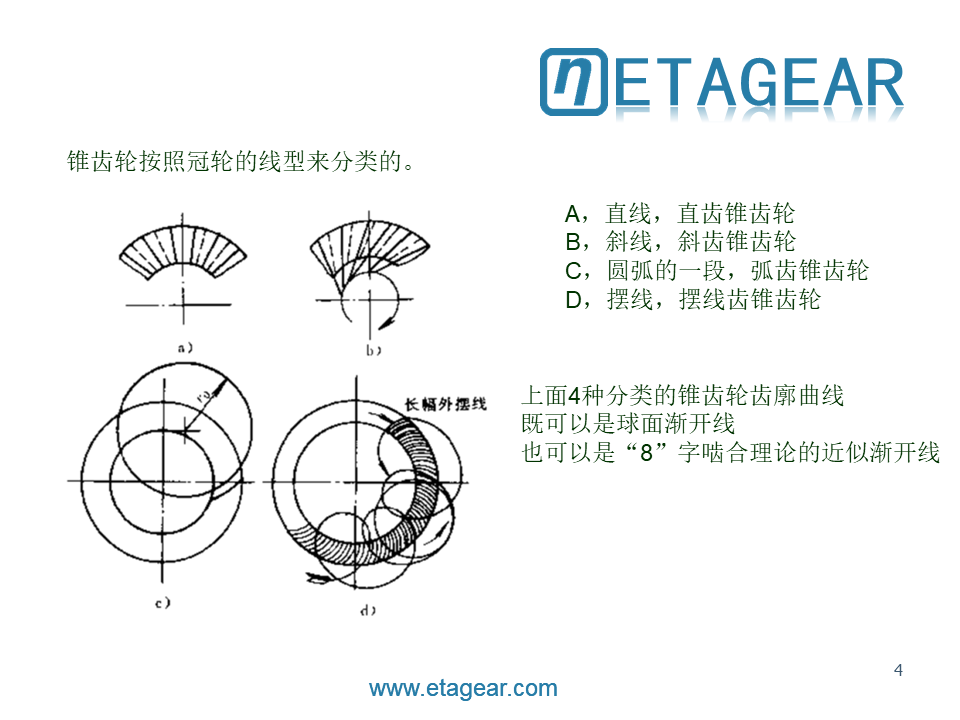

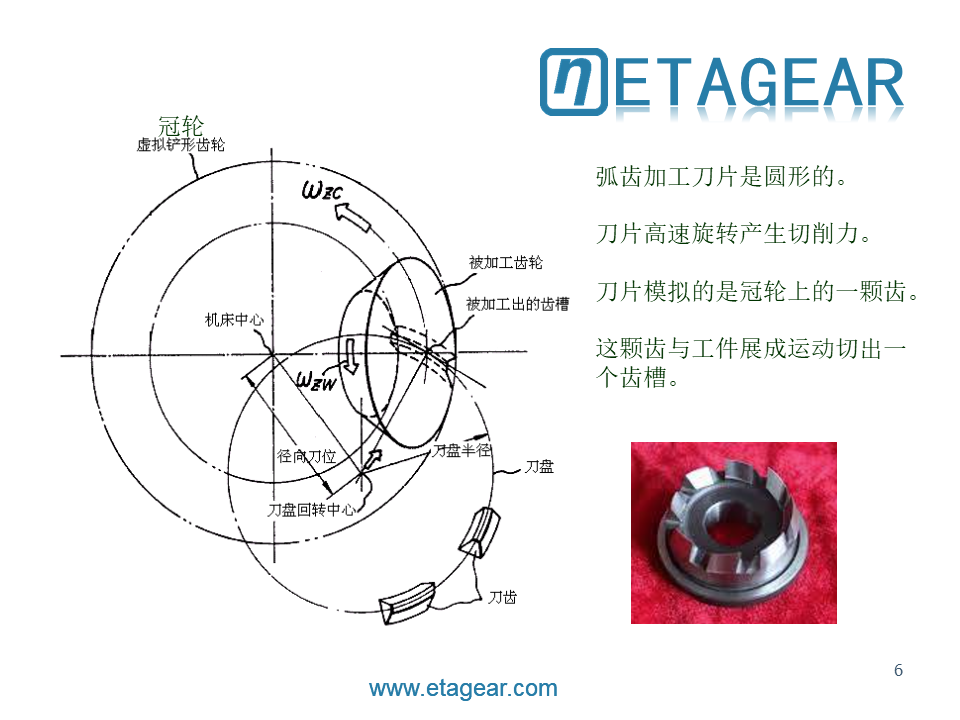

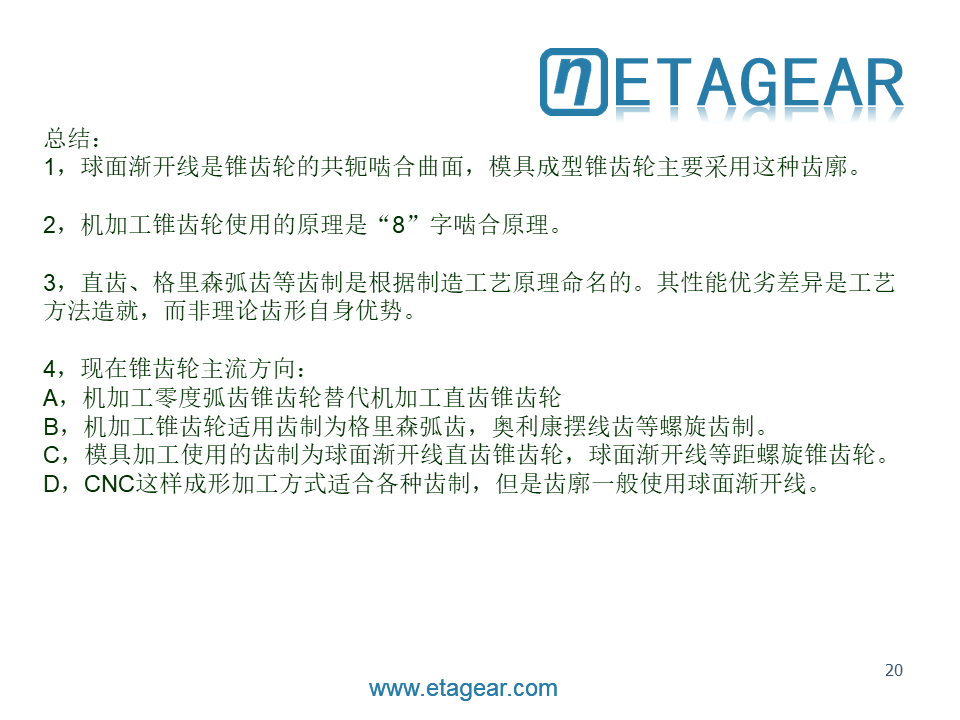

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

mrmrw · 发表于 2020-9-24 09:47

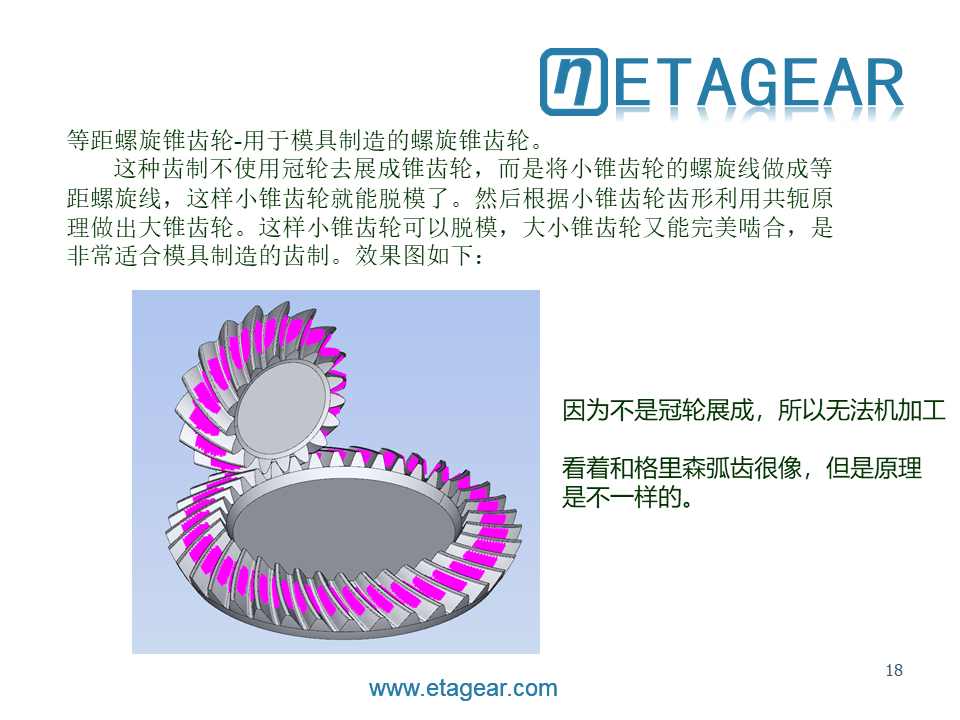

采用模具成型的等距螺伞，塑料和MIM都已经实现了。

mrmrw · 发表于 2020-9-24 09:49

等距螺伞采用模具成型，型腔放电和旋转脱模都不算难。但是精度控制和进一步的修正都是一个难题。最重要的是如何检测和检测后如何修正模具型腔！！！！！！！！！

henrymao · 发表于 2020-9-24 12:13

现在的齿轮测量仪是可以对比3D模型和实物的。
这种测量手段一直有在机加工锥齿轮行业使用。因为机加工行业的齿形都不是唯一的，工艺参数改了齿形就会改。但是机床也可能存在误差。
所以新型号的齿轮测量仪就有了3D与实物比对的功能。机加工锥齿轮行业可以试切后与根据实际参数得到的3D对比，然后得出机床误差数值，再调整后重新试切。
如果需要进入锥齿轮加工行业，那么还是建议采购下新型号的齿轮综合测量仪。

机加工锥齿轮的设计制造步骤：
1，参数设计
2，3D造型（模拟加工参数）
3，TCA分析，明确传动误差可接受，明确接触斑点样子。
4，订刀试切。
5，用测量仪与前面的3D比对，调整机床，直到误差在可接受范围内。
6，台架接触斑点实验，明确实物接触斑点与TCA分析一致。
7，量产，量产一般只需要验证台架接触斑点。（当然其他齿厚等参数就是与前面验证过的标准试样比对，不测实际值）

woodee · 发表于 2020-9-24 16:51

mrmrw 发表于 2020-9-24 09:47
采用模具成型的等距螺伞，塑料和MIM都已经实现了。

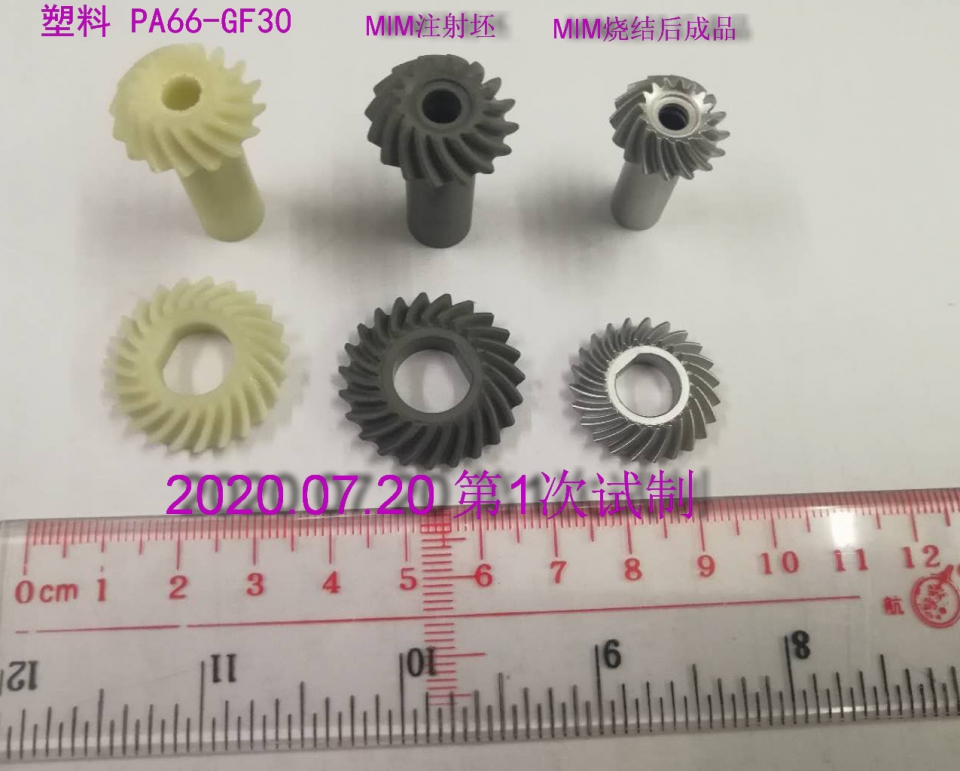

MIM烧结后，居然缩了那么多，完全像两个模数的！

mrmrw · 发表于 2020-9-25 09:40

woodee 发表于 2020-9-24 16:51
MIM烧结后，居然缩了那么多，完全像两个模数的！

工程塑料的收缩率一般是千分之几，但是MIM材料的收缩率是1.216或者是1.163.具体看材料配方。
所以用MIM做齿轮，难度非常大！

hujun2512758 · 发表于 2020-9-26 11:26

非常使用的基础，很适合似懂非懂的新手

houjinwen · 发表于 2020-10-12 07:18

谢谢分享啊，牛牛啊啊

changjunju12680 · 发表于 2020-10-12 08:01

想问一下什么是MIM，没有听说过，让大家见笑了

yzgys · 发表于 2020-10-12 09:15

MIN 粉末注射成形
