求助：圆柱齿轮，这种划痕缺陷怎样产生的？

qqj3143 · 发表于 2020-9-9 07:36

您需要登录才可以下载或查看，没有账号？注册

x

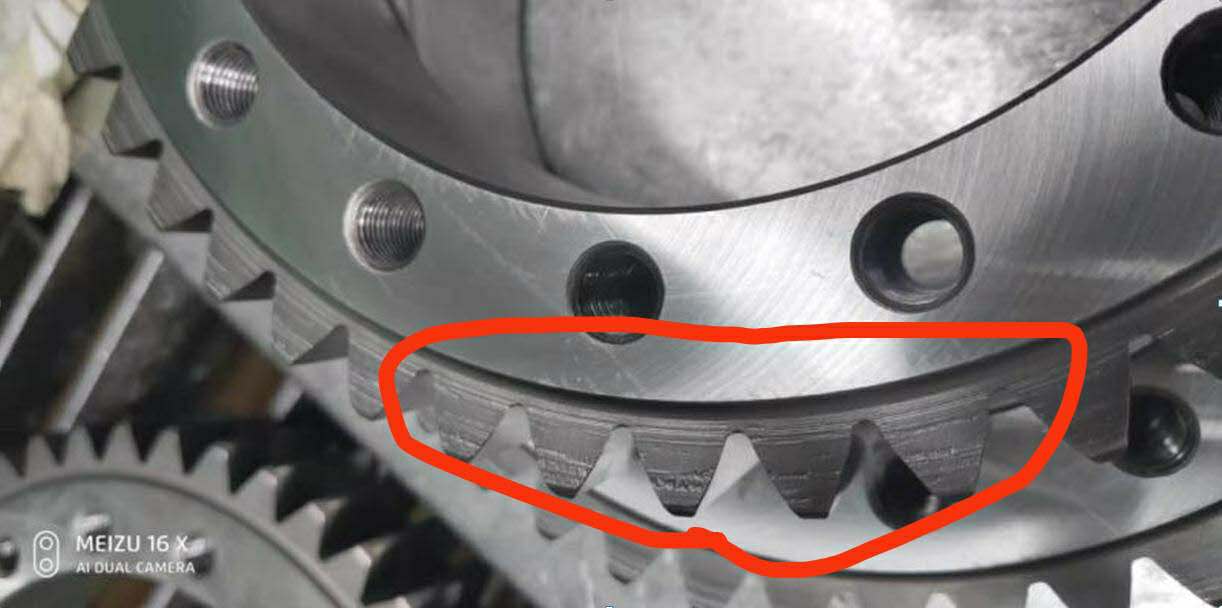

齿端面划痕

圆柱齿轮，齿端面（如图）有划痕，多的时候一半齿上有，少的时候一两个齿上有。该齿端面，半精车硬车加工，是硬车时刀具刮痕吗？还是刀具夹铁血导致？求助帮忙分析。

lengdongfang · 发表于 2020-9-9 07:46

我也遇到过，之前是滚齿的时候，铁销导致的

changqingshu · 发表于 2020-9-9 08:09

你这情况，上边是热后状态，下边是热前状态吧，你这产品毛坯是什么状态，加工余量多少，我认为上边的缺陷不是下边的划痕造成，图片上看似是两种不同的问题，再查查你们原材料和加工过程吧！

HBTIANZE · 发表于 2020-9-9 08:18

断续车削造成的拉伤。

qqj3143 · 发表于 2020-9-9 16:51

changqingshu 发表于 2020-9-9 08:09
你这情况，上边是热后状态，下边是热前状态吧，你这产品毛坯是什么状态，加工余量多少，我认为上边的缺陷不 ...

是的，上边是成品，热后状态的，下边图是热前状态的

qqj3143 · 发表于 2020-9-9 16:53

lengdongfang 发表于 2020-9-9 07:46
我也遇到过，之前是滚齿的时候，铁销导致的

滚齿的时候铁屑会划到这个端面吗？
现在还有这种情况吗？求教怎样改善

qqj3143 · 发表于 2020-9-9 17:22

HBTIANZE 发表于 2020-9-9 08:18
断续车削造成的拉伤。

您好，这种情况有什么办法可以改善吗？

撕扑克 · 发表于 2020-9-9 18:41

车改磨。至于哪个工序出现的，你加工前后检查下不就清楚了。

lengdongfang · 发表于 2020-9-10 07:47

qqj3143 发表于 2020-9-9 16:53
滚齿的时候铁屑会划到这个端面吗？
现在还有这种情况吗？求教怎样改善

已经改善了，我们是端面冲下，在端面下面加了一条白刚条用来刮除滚齿毛刺，就好了

朝颜@夕颜 · 发表于 2020-9-12 15:36

滚齿加工去除毛刺导致，有可能除毛刺工具安装的高度问题、或者工具磨损，或者原材料的高度批次件有差异导致的。
