角变位直齿锥齿轮计算

机械ant · 发表于 2020-9-7 15:51

您需要登录才可以下载或查看，没有账号？注册

x

角变位直齿锥齿轮计算：
现有一对直齿锥齿轮,经初步测绘Z1=Z2=17,大端外径174，交角90°
初步判断为m=9的角变位锥齿，但具体参数不会算，望大神指点。

hyfjy · 发表于 2020-9-7 21:48

角变位齿轮通常可以变设计为变压力角齿轮，尤其是等齿数的直齿锥齿轮传动，根据需要调整相应的齿形角，直到满足使用要求。如果需要设计成角度变位的齿轮，要先定出啮合角，根据需要的啮合角，计算节圆直径和分度圆直径，最后计算得到传动副。

hyfjy · 发表于 2020-9-7 21:58

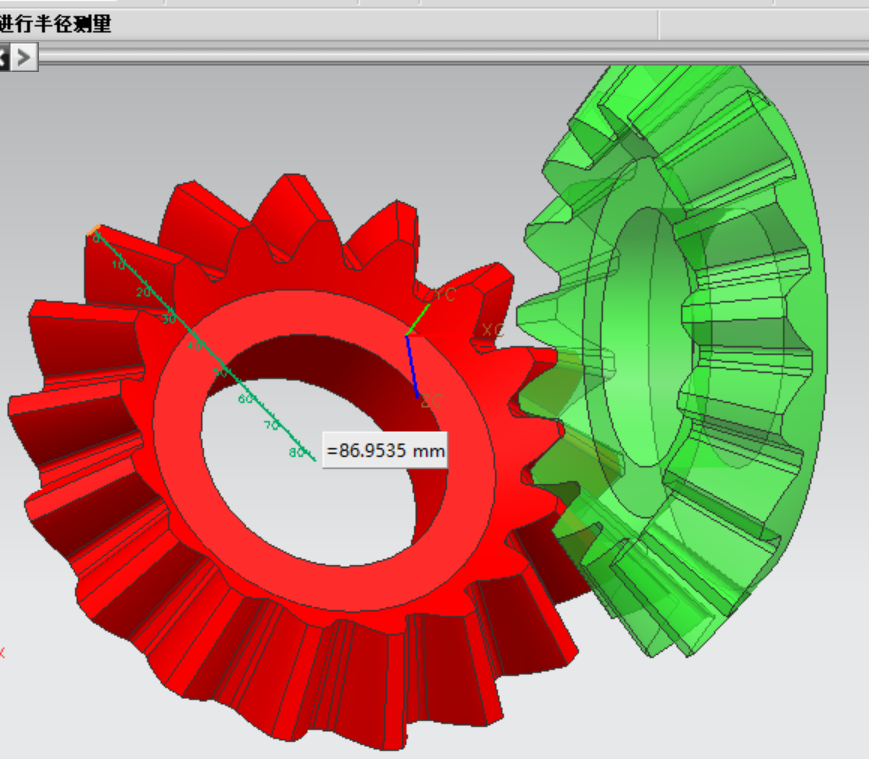

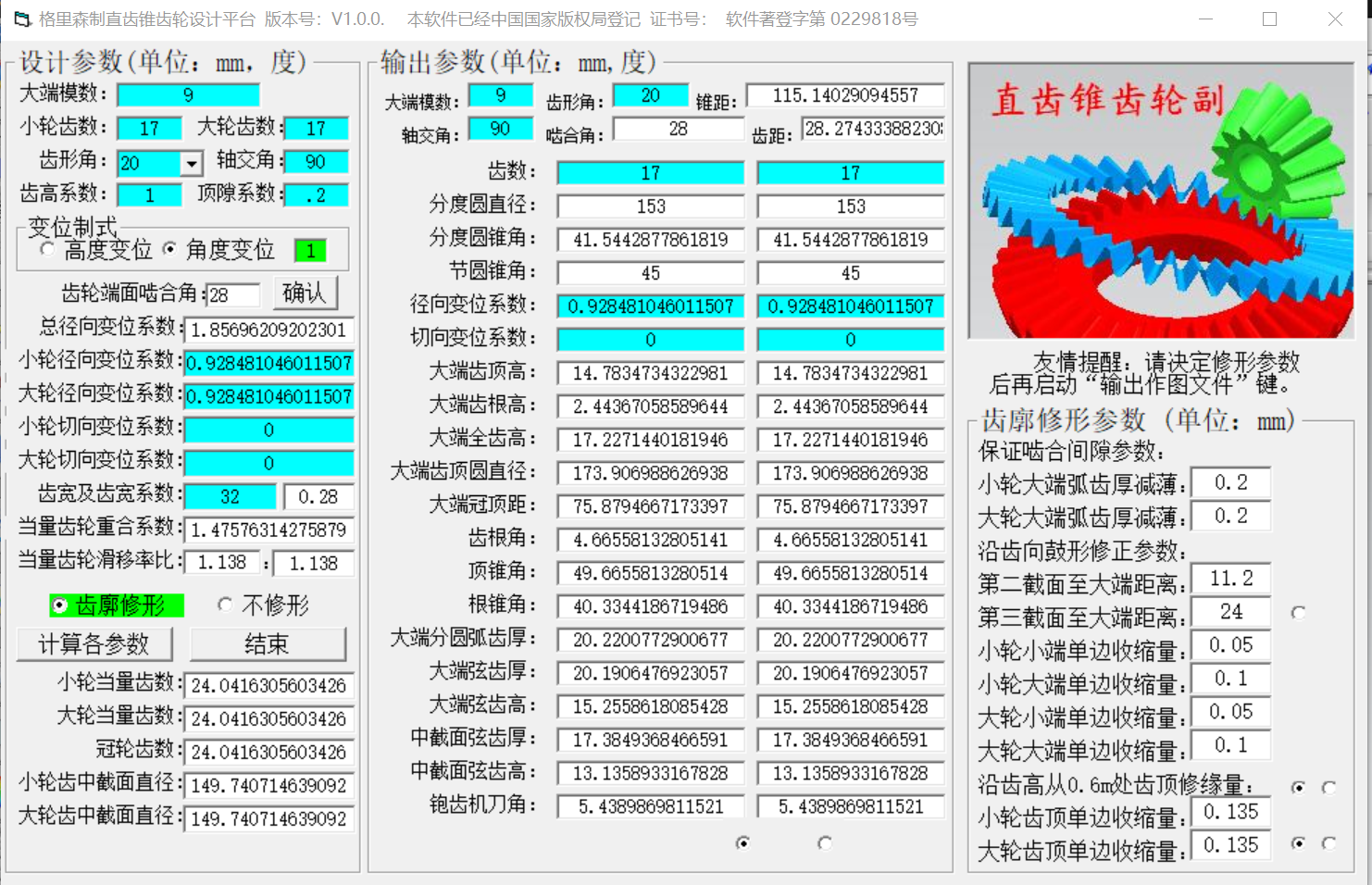

计算及建模如图。

周传亮 · 发表于 2020-11-28 21:07

程序可以给一个吗？
