NGW行星齿轮设计

一泉碎月 · 发表于 2021-1-24 13:40

中心距12.25，内齿圈齿顶与行星轮齿根干涉
中心距12.5，太阳轮与行星轮重合度过小

xiaogui06211 · 发表于 2021-1-27 14:56

ZA+ZC)/cosαt′AC=(ZB-ZC)/cosαt′CB,要满足这个条件，就可以。αt′=acos(a/a′*cosαt)

down7071 · 发表于 2021-1-28 22:34

联系我，15902358269，专业给你解答。

一泉碎月 · 发表于 2021-1-28 23:00

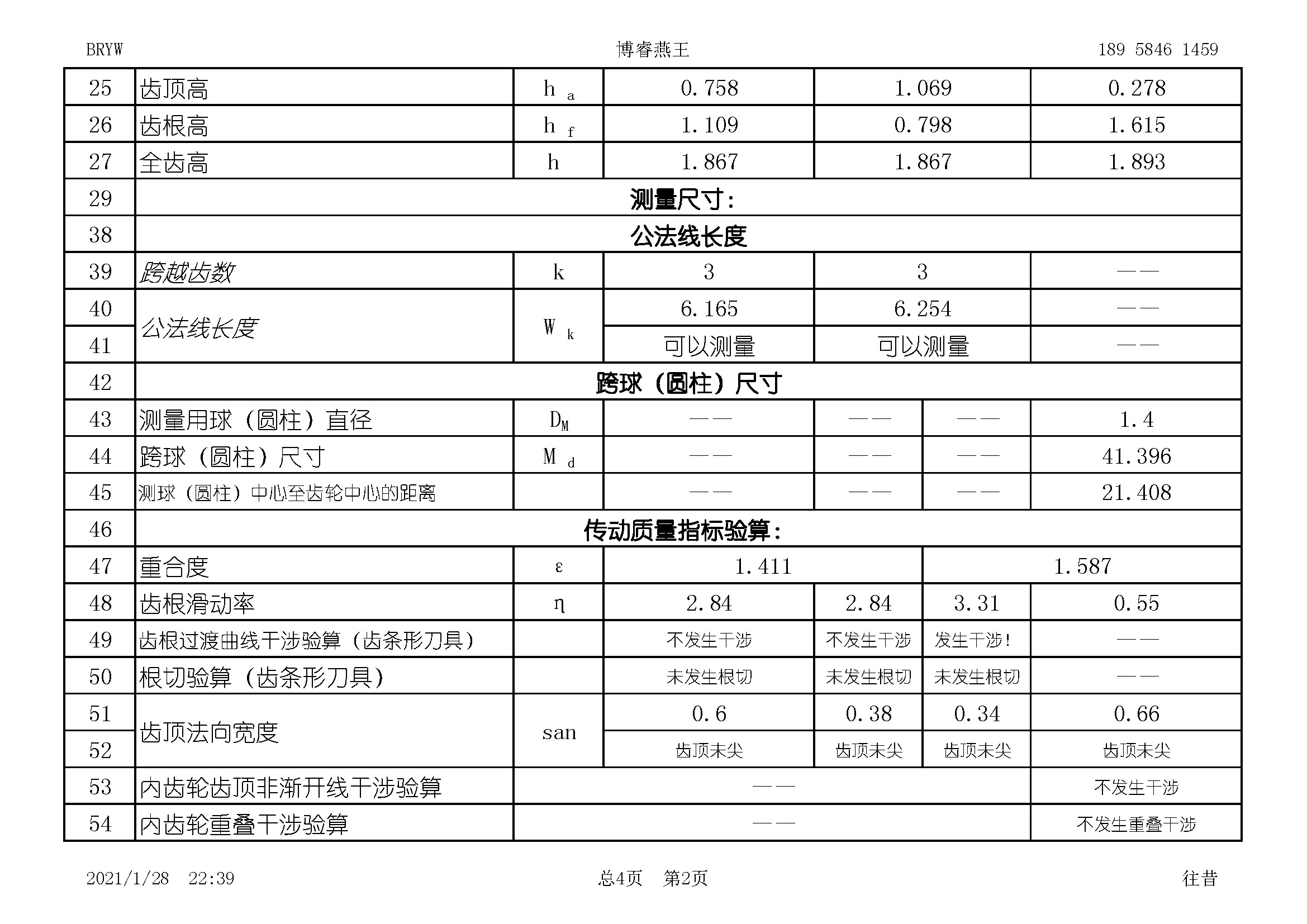

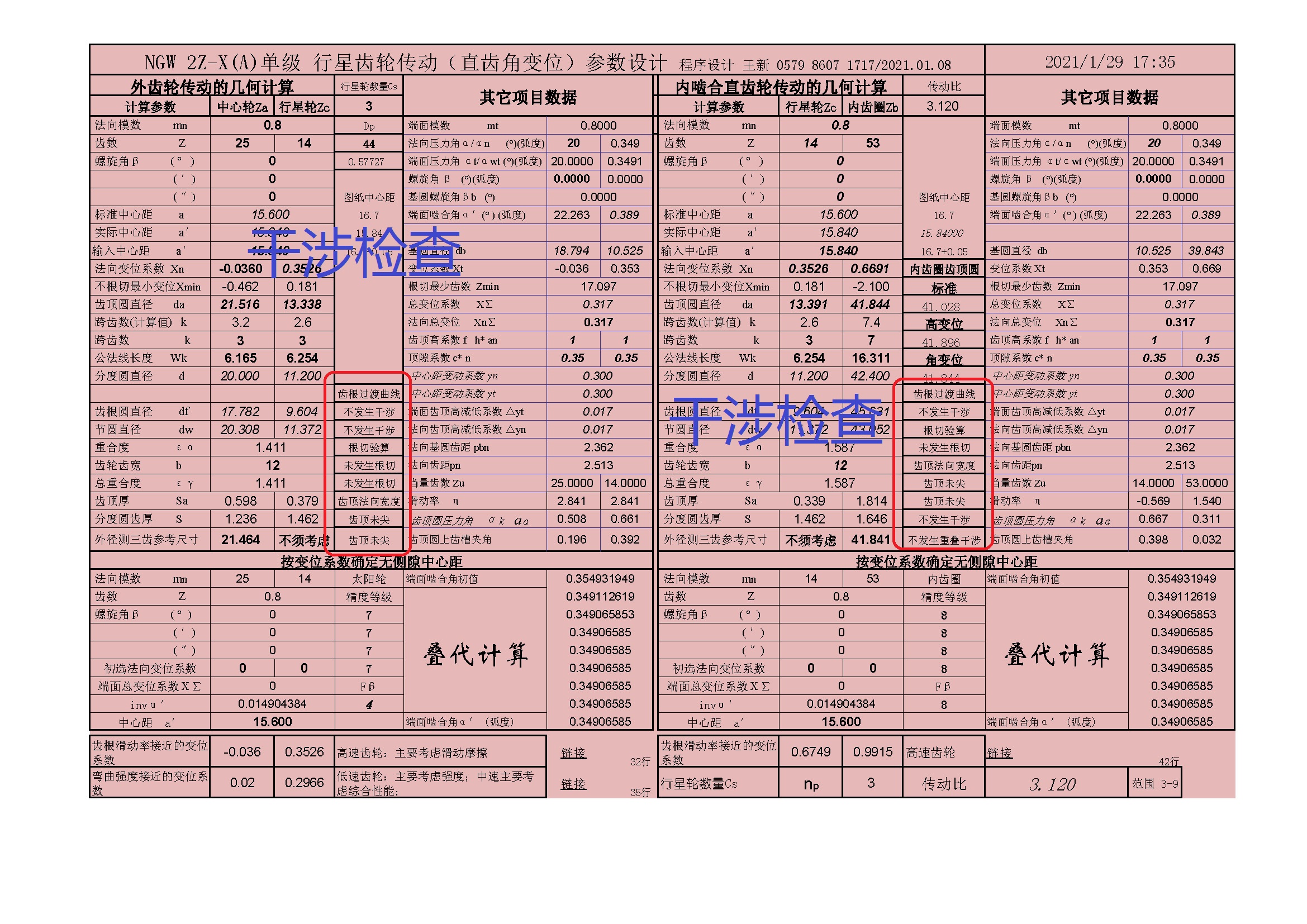

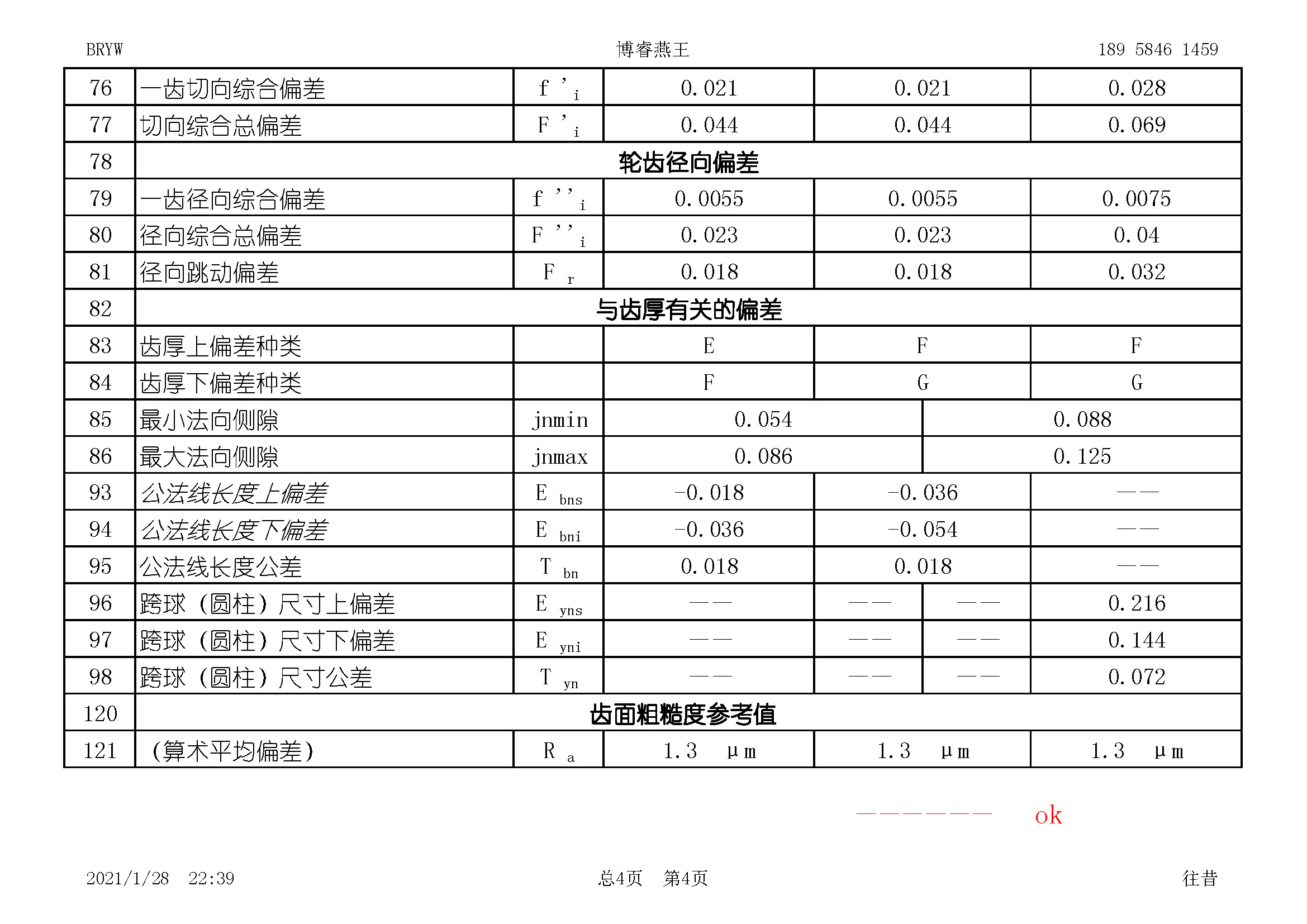

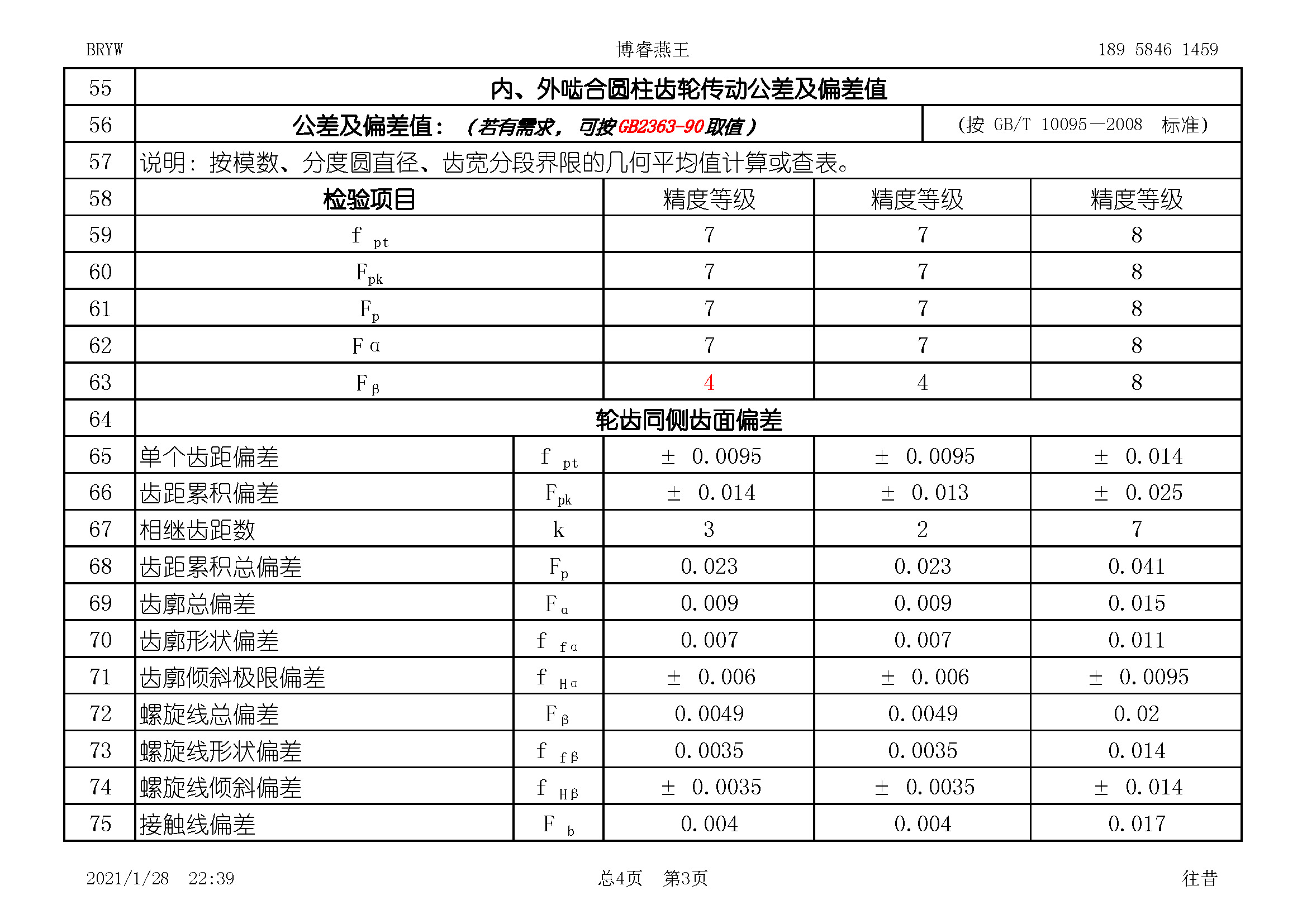

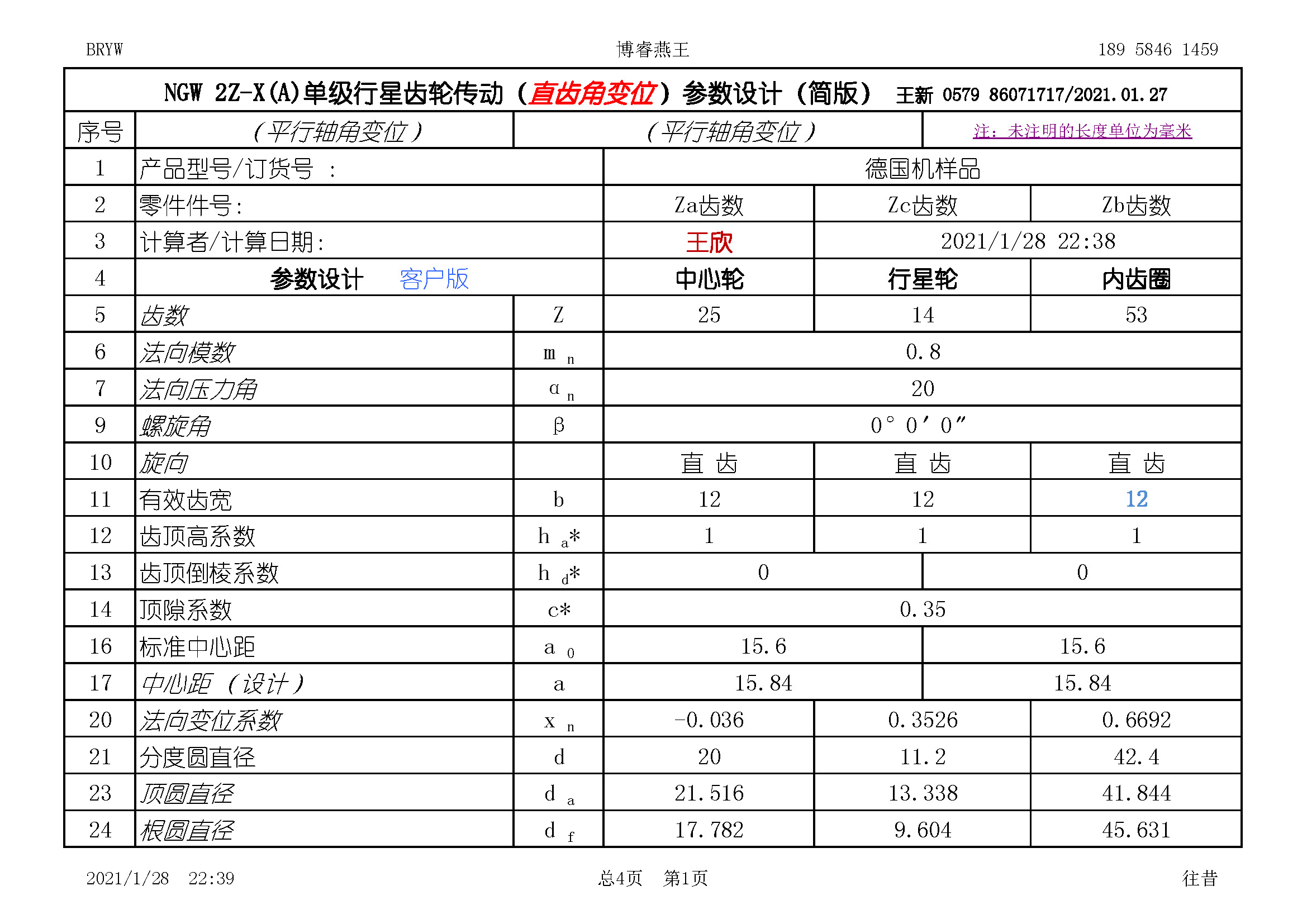

设计实例

一泉碎月 · 发表于 2021-1-28 23:06

这个已经完全没有干涉，各位看官可以用KISSsoft验证

一泉碎月 · 发表于 2021-1-28 23:22

楼主的实例计算，可以用KISSsoft验证

一泉碎月 · 发表于 2021-1-29 17:50

侧隙的计算

一泉碎月 · 发表于 2021-2-2 22:38

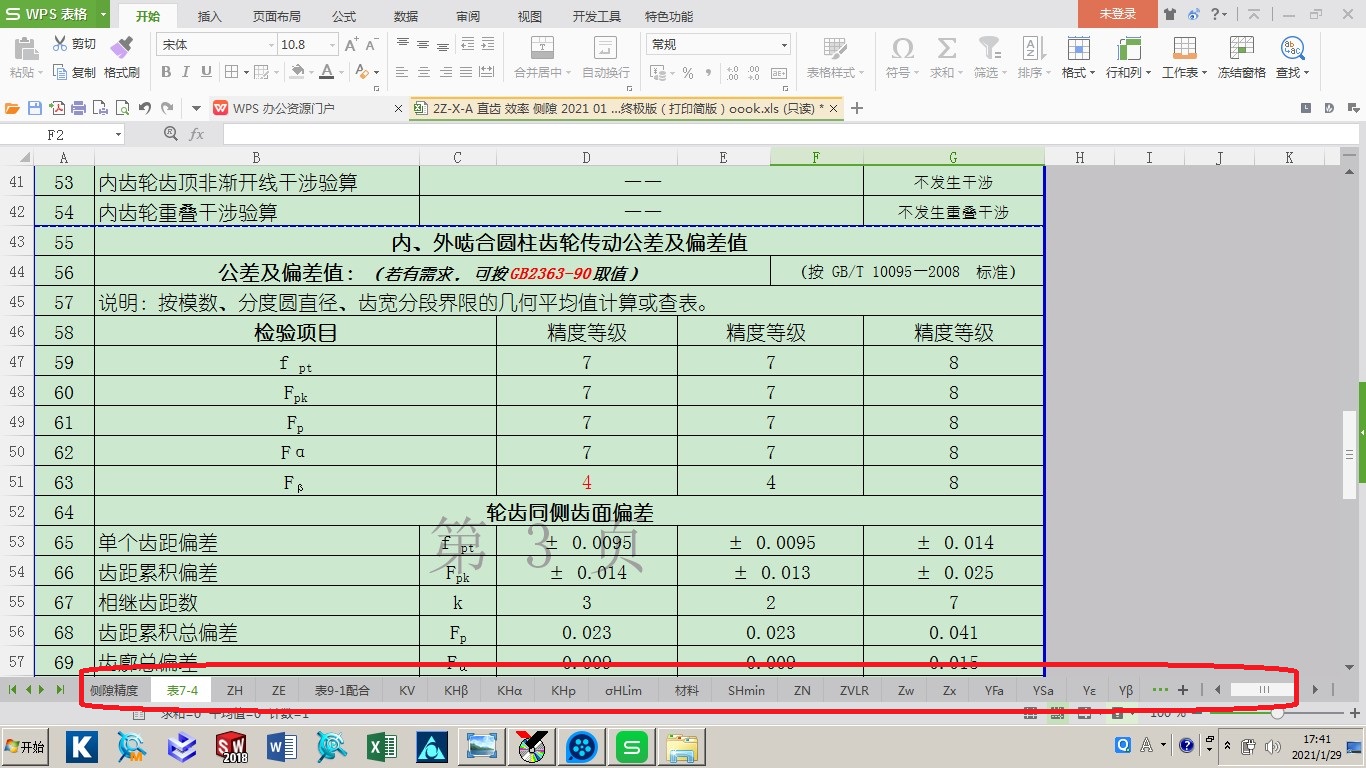

用电子表格编写的计算行星减速器的数据，与KISS做比较（校核没有列入比较），准确率还是比较满意的

一泉碎月 · 发表于 2021-2-2 22:42

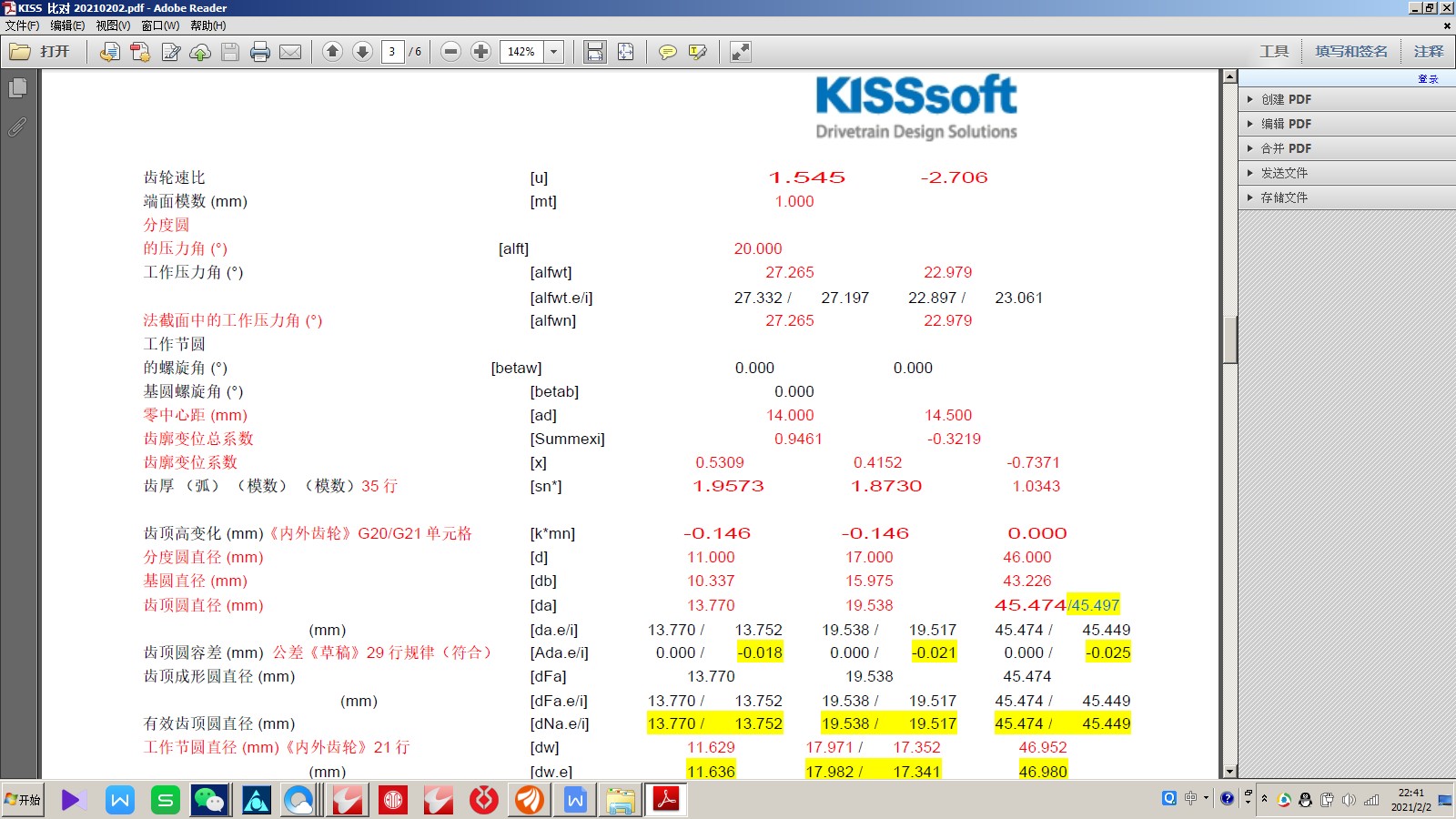

部分比较，截图如下
