请教环面蜗杆精确计算建模

bbvvfg123456

求一个，二次包络环面蜗杆齿面精确建模模型，可以用Solidworks或UG打开，可以测量坐标，或尺寸


主要是想对比一下，环面蜗杆的准确齿形，已经用数控车可以加工出基本齿形，

希望大家帮帮忙

fanqiqinchuan

数控车还是有一定困难的。联系我探讨一下：18291787899

ZHE

同样想了解一下

hyfjy

直廓环面蜗杆精密建模可以做出来，理论上也可以在数控车床上加工出来，其余的，空间环面蜗杆，理论上可以进行建模，实际在工艺中很不容易解决，除了直接采用精雕技术，成本就会非常之高

hyfjy

https://www.gearbbs.com/forum.php?mod=viewthread&tid=127583&extra=&page=4


s

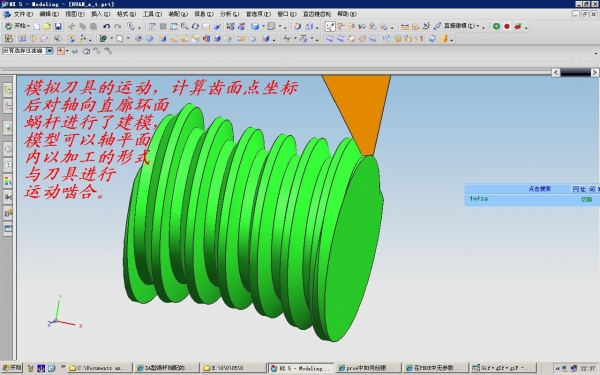

本论坛中曾发过直廓环面蜗杆及与相应的蜗轮的精密建模对于蜗杆，轴向直廓的只要在车床上实现图中的动作，就可以完成，如果建模，也就是利用轴截面上的运动，进行解析法设计，求出蜗杆各处的点坐标，也不是太大的问题，希望本贴可以起一定的参考作用

双包络的环面蜗杆最大的优势是在蜗杆的有效齿形上瞬时同时与配偶件实现连续的线接触，重合度很高，故承载力也会较大。


补充内容 (2020-8-29 22:56):
近期看到一种双包络蜗杆可以与普通的渐开线圆柱齿轮正常啮合，重合度较高几乎每个齿都同时与齿轮上对应的齿同时有线接触

hyfjy

在数控车的刀架上再加装一个旋转轴，可以让刀具绕假想齿轮的轴线旋转，这样，在工件运动中，刀具进行相应的旋转，就可以车出直廓环面蜗杆、

fanqiqinchuan

专用机床可以解决

hyfjy

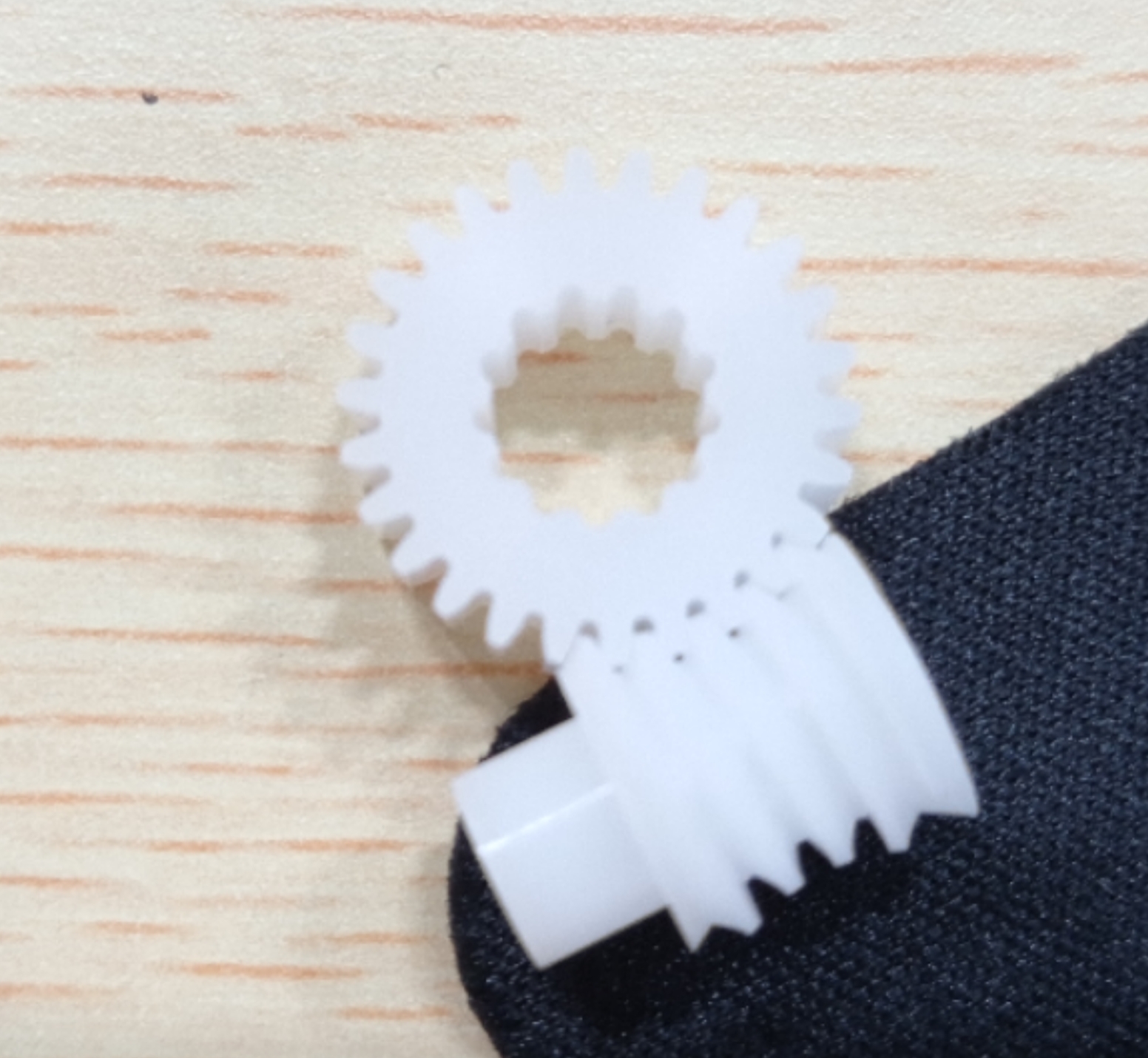

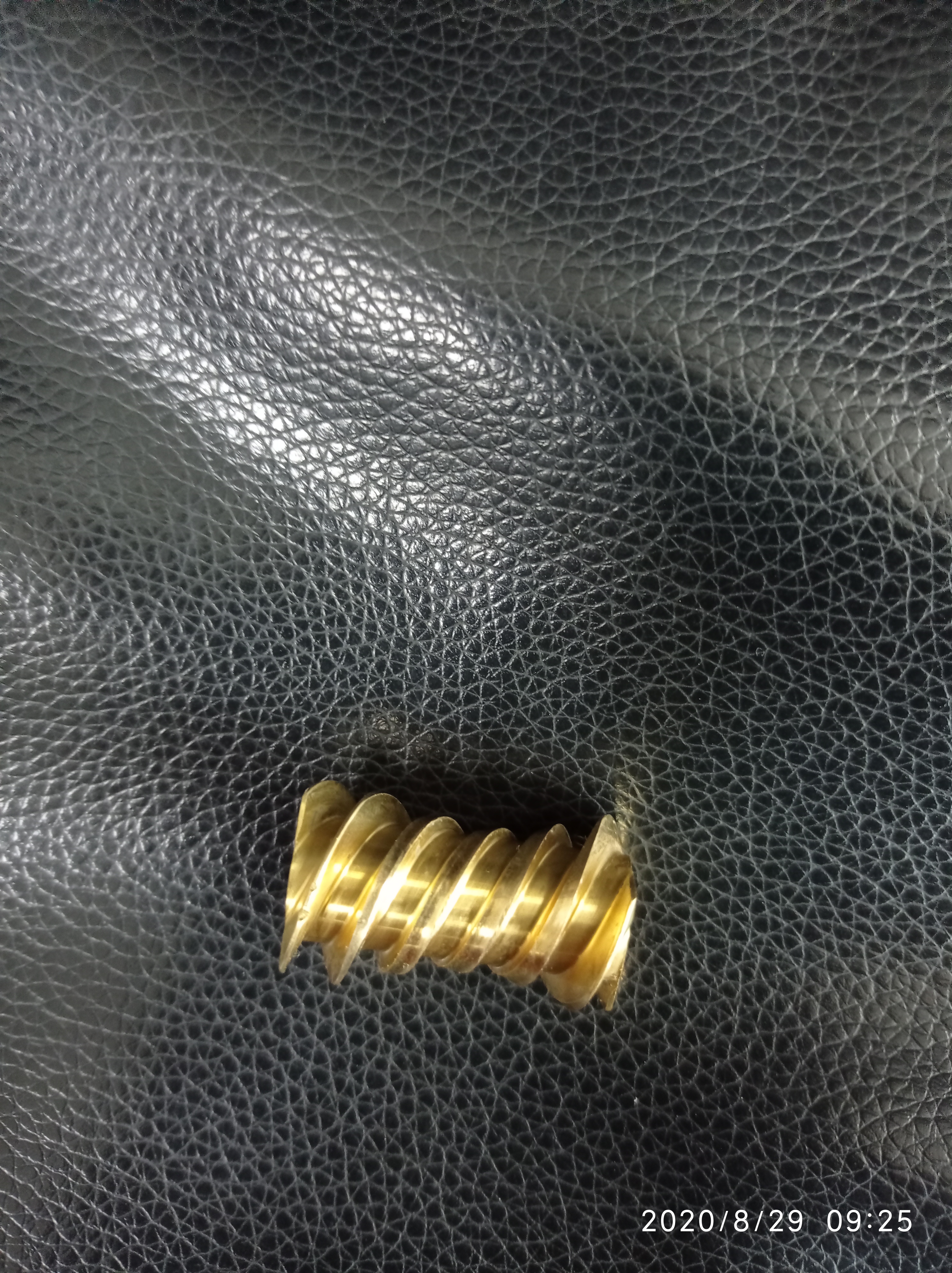

双包络蜗杆与普通渐开线齿轮啮合传动的例子

yuwancumian

hyfjy 发表于 2020-8-29 23:06
双包络蜗杆与普通渐开线齿轮啮合传动的例子

学习了学习了～～最近看到太阳能电池板转向机构用的这玩意儿～

hyfjy

yuwancumian 发表于 2022-12-21 09:52
学习了学习了～～最近看到太阳能电池板转向机构用的这玩意儿～

可惜在小模数模型进行测试中，得到的结论是效率和承载力并看不出有较大的优势，而安装时却有更高的要求，故目前尚未投入使用。
