重合度对噪音影响--抛砖

dhjboy123 · 发表于 2022-10-14 16:27

值得学习，点赞点赞！

zengxiaodong · 发表于 2022-10-15 10:22

假设纵向重合度为1.5不变

那么端面重合度1.1、端面重合度1.5，这两种哪个噪声大呢？

正确答案是：端面重合度为1.1的噪声远小于端面重合度1.5的方案！

zengxiaodong · 发表于 2022-10-15 18:44

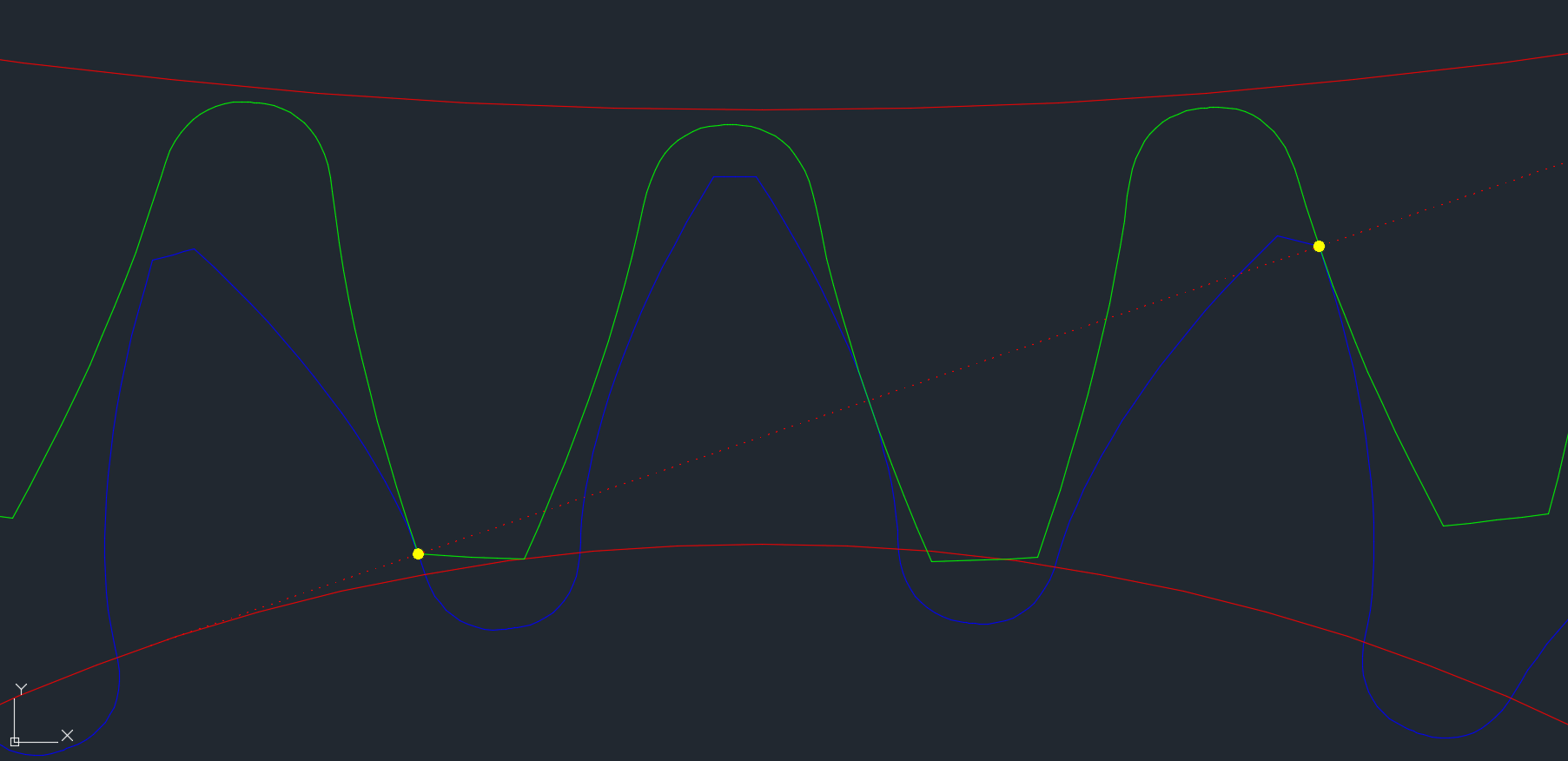

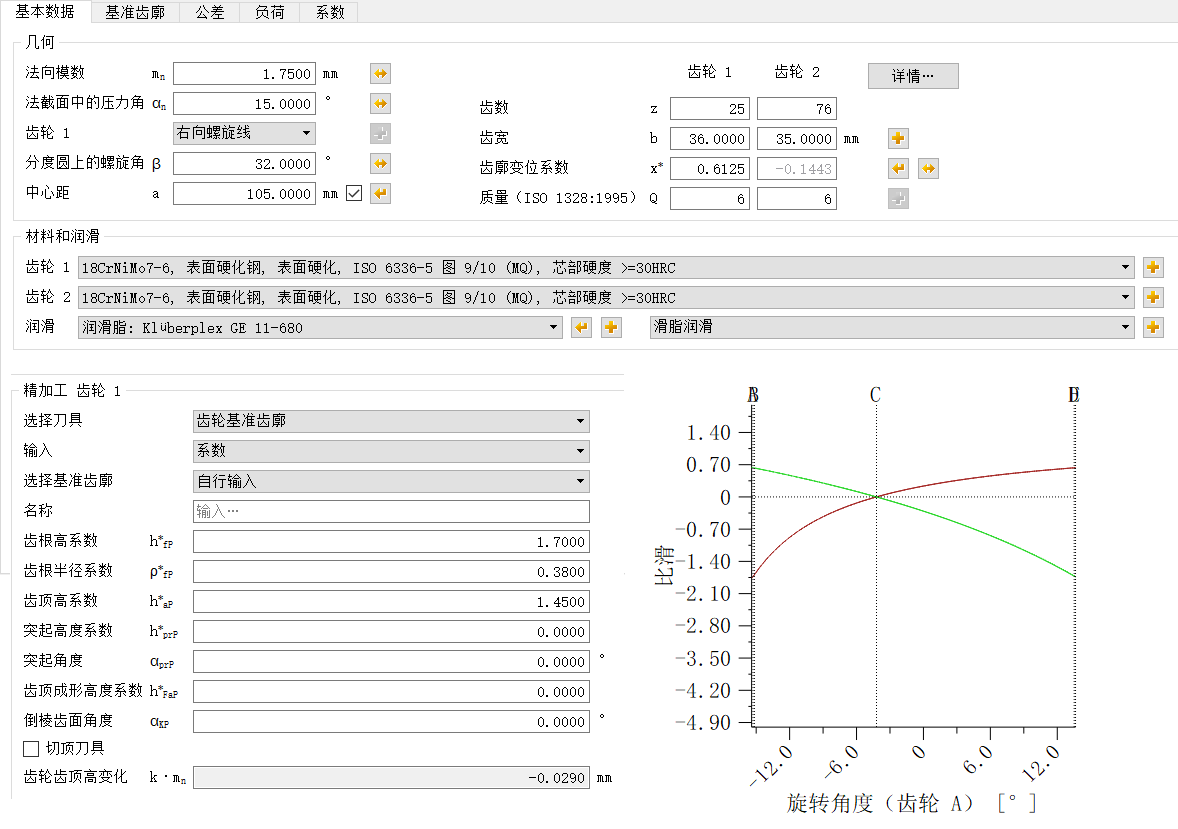

端面重合度要达到2，必须用小压力角，例如15度压力角


zengxiaodong · 发表于 2022-10-15 18:50

zengxiaodong · 发表于 2022-10-15 18:56

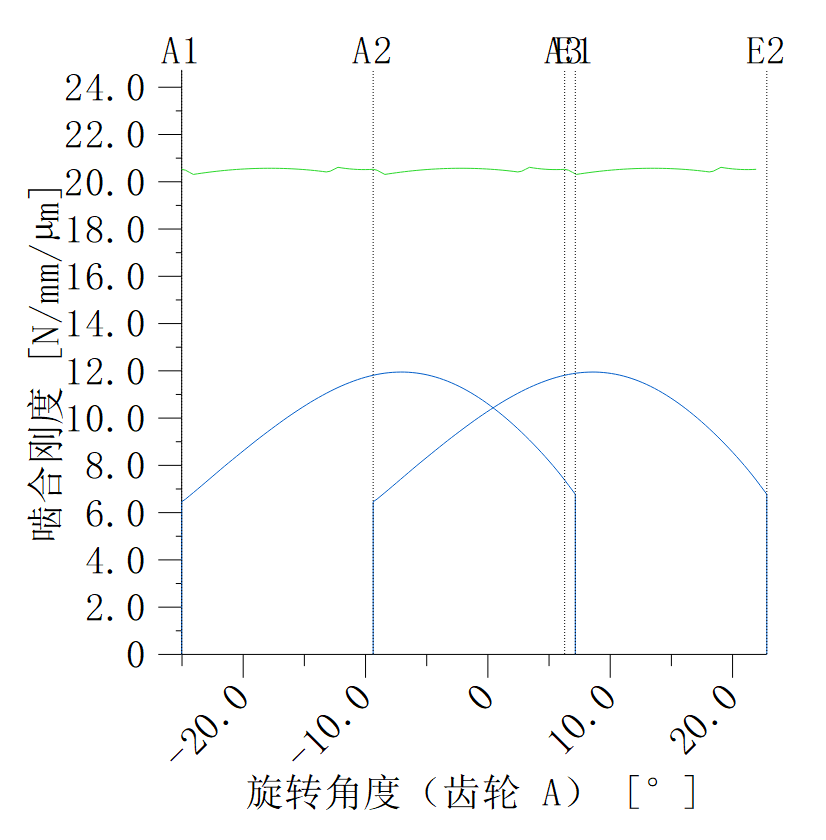

理论啮合刚度几乎为水平线（常数），这是细高齿的显著优点，对于降噪很有效果！


zengxiaodong · 发表于 2022-10-16 15:39

低速级

zengxiaodong · 发表于 2023-6-21 10:41

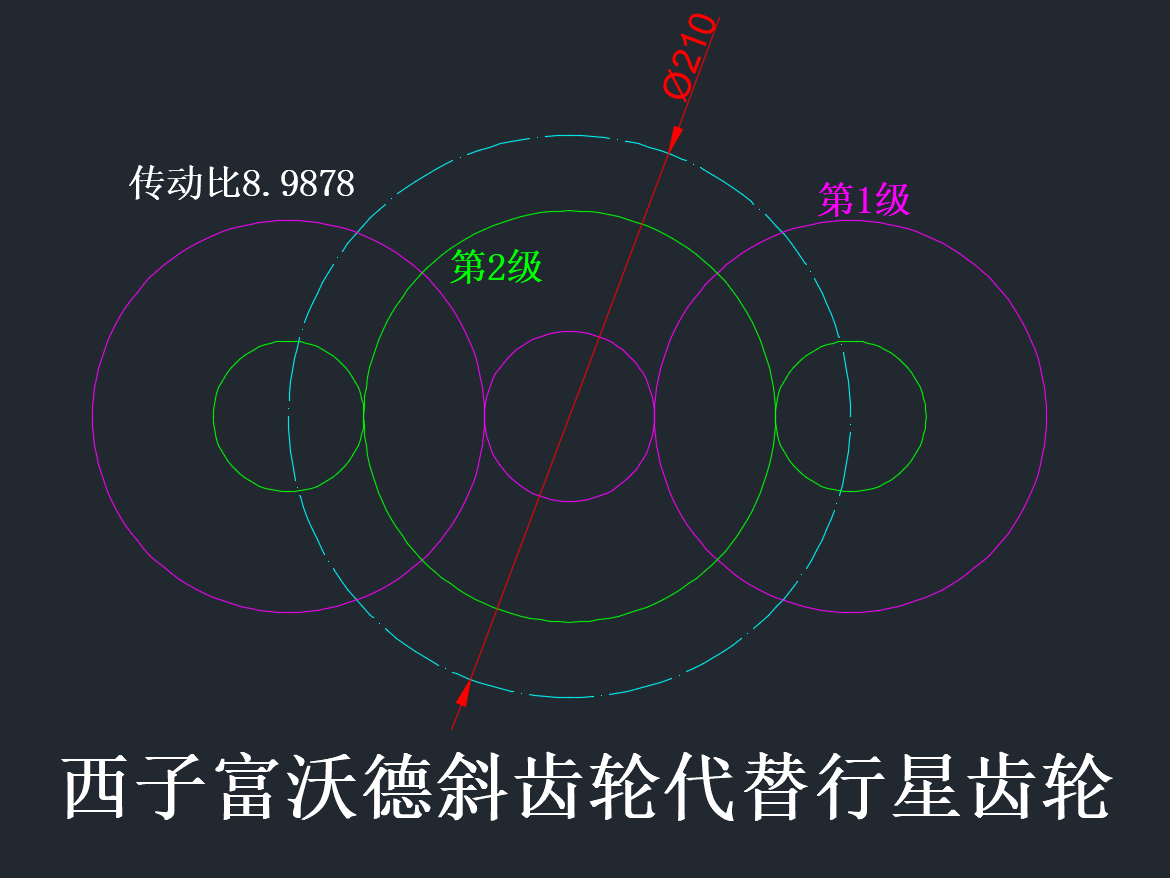

西子2级细高齿定轴斜齿轮传动方案


shayumo209 · 发表于 2023-6-27 11:45

zengxiaodong 发表于 2020-8-25 13:29
请参见
https://www.gearbbs.com/forum.php?mod=viewthread&tid=395321&extra=page%3D1

纵向重合度请尽量设计为偶整数的理论基础是什么？端面或者纵向重合度设计成整数，主要是为了接触线变化率达到最小，从而接触线上的载荷变化最小，最后振动冲击变化最小，所以噪音比较好。但在扭矩下，整个系统会变形，实际的接触线变化率会变化，不同情况下的振动噪音情况也就不同了。

hss218 · 发表于 2023-9-11 12:58

zengxiaodong 发表于 2020-8-25 13:29
请参见
https://www.gearbbs.com/forum.php?mod=viewthread&tid=395321&extra=page%3D1

看了论坛里的很多你的理论说轴向重合度设计成整数时，噪音会小的多。

那么同等条件下如轴向重合度是1.5或2.5，把两端0.25重合度齿宽分别倒坡，中间段留1或2轴向重合度的齿宽，
这样是不是噪音会相对好些？

zengxiaodong · 发表于 2023-9-11 13:32

hss218 发表于 2023-9-11 12:58
看了论坛里的很多你的理论说轴向重合度设计成整数时，噪音会小的多。

那么同等条件下如轴向重合度是1. ...

是的。

如果轴向重合度为偶数的整数，又比奇数的整数要好。
