求指教： 两螺旋锥齿轮的齿向线的配合问题， 或锥齿轮轮齿干涉问题

tangnf

目前存在的问题：

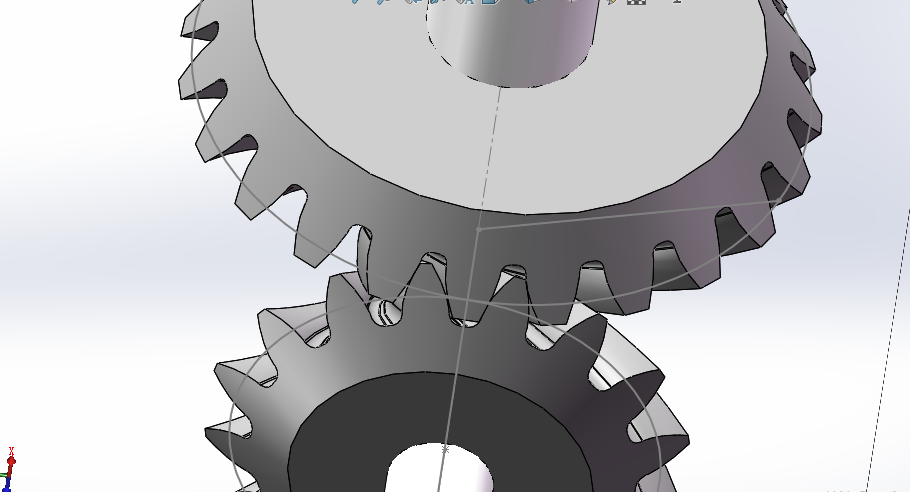

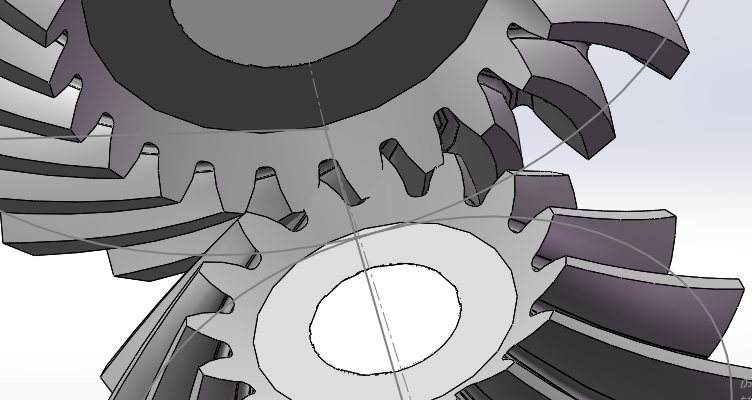

自己画出了大小两个螺旋锥齿轮，但是配合时轮齿出现了干涉，大端正确啮合，小端出现了干涉，即两齿轮齿向线不能正确配合

求指教的地方：
已知其中一个螺旋锥齿轮，怎么确定另一个与之配合的齿轮其齿向线

hyfjy

二个共轭的锥齿轮有一个公共的环形刀具齿条（冠轮）的二面分别与大轮与小轮相啮合，各截面大小轮的螺旋角在冠轮上有计算公式，与平面齿轮相应锥距处值相同，方向相反。

tangnf

hyfjy 发表于 2020-8-10 21:26
二个共轭的锥齿轮有一个公共的环形刀具齿条（冠轮）的二面分别与大轮与小轮相啮合，各截面大小轮的螺旋角在 ...

感谢费老指点，学生目前研一，知识储备较少，还有不懂的地方，只能继续追问，麻烦费老可以指点一二，不胜感激 ：

有关锥齿轮的螺旋角定义及求解，这个知道怎么去计算，只是不知道如何用其去考虑齿轮配对
我是先用方程式驱动作出大轮的齿向线，接着画出大小端齿廓，再根据齿向线扫略而成 ；
现如今大轮已经按要求画出来了，在建小轮三维模型的时候，如果齿线采用大轮同等方程式来画，最后的装配时大小齿轮会干涉，
不知道如何根据大轮的齿向线方程来确定小轮的齿向线方程，


望能继续指点！

tangnf

hyfjy 发表于 2020-8-10 21:26
二个共轭的锥齿轮有一个公共的环形刀具齿条（冠轮）的二面分别与大轮与小轮相啮合，各截面大小轮的螺旋角在 ...

齿向线干涉已经解决，谢谢
