求螺旋角和变位系数

快乐一生13168 · 发表于 2020-7-31 17:26

您需要登录才可以下载或查看，没有账号？注册

x

主动齿轮Z=14 M=2.75 α=20° 被动齿轮Z=60 中心距107 求螺旋角和变位系数；

yongxiangle1969 · 发表于 2020-7-31 20:45

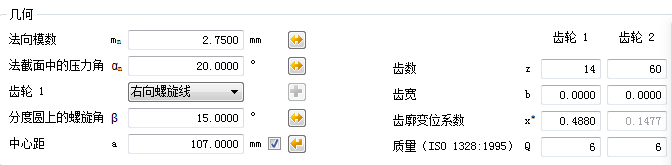

如果取螺旋角=15°，则变位系数Xn14=0.48818 , Xn60=0.14758

快乐一生13168 · 发表于 2020-8-1 09:23

yongxiangle1969 发表于 2020-7-31 20:45
如果取螺旋角=15°，则变位系数Xn14=0.48818 , Xn60=0.14758

滑动比是多小，小齿轮和大齿轮是不是不一样，负载强度是多少，谢谢

zhuwenbing · 发表于 2020-8-1 12:48

如果去螺旋角18°，变位系数Xn14=0.1, Xn60=-0.095

快乐一生13168 · 发表于 2020-8-2 12:05

yongxiangle1969 发表于 2020-7-31 20:45
如果取螺旋角=15°，则变位系数Xn14=0.48818 , Xn60=0.14758

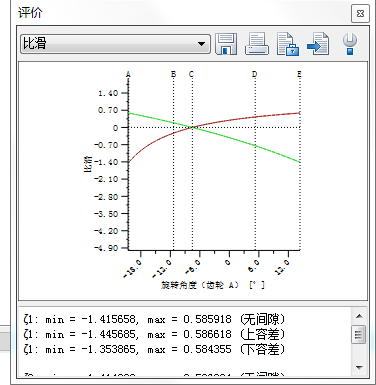

为什么主动齿轮滑动率 -1.4，被动齿轮滑动率0.68，两齿轮滑动率不需要相等最佳吗？

快乐一生13168 · 发表于 2020-8-2 14:37

yongxiangle1969 发表于 2020-7-31 20:45
如果取螺旋角=15°，则变位系数Xn14=0.48818 , Xn60=0.14758

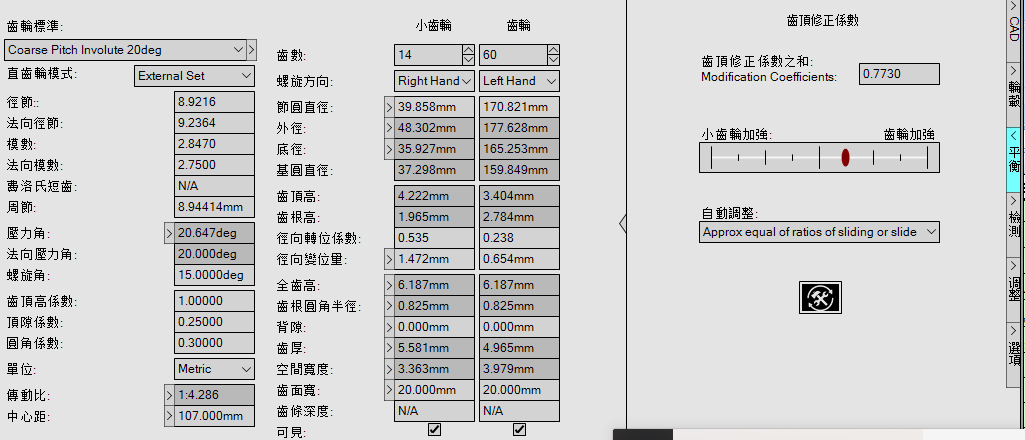

两个软件计算结果总的变位系数不一样，怎么回事？

快乐一生13168 · 发表于 2020-8-3 16:51

本帖最后由快乐一生13168 于 2020-8-3 20:49 编辑

zhuwenbing 发表于 2020-8-1 12:48
如果去螺旋角18°，变位系数Xn14=0.1, Xn60=-0.095

螺旋角18°不行，？？？？？？

快乐一生13168 · 发表于 2020-8-3 20:46

如果去螺旋角18°，变位系数Xn14=0.1, Xn60=-0.095
是滑动比不行

yongxiangle1969 · 发表于 2020-8-4 08:32

如果去螺旋角18°，变位系数Xn14=0.41436, Xn60=-0.40937,滑动比相等1.761

快乐一生13168 · 发表于 2020-8-4 09:13

我请教大家设计齿轮减速机，齿轮副要不要滑动比相等？
