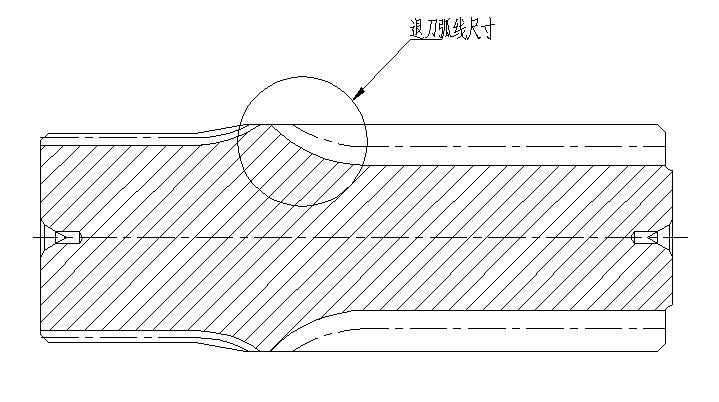

齿轮滚齿后的退刀弧线怎么确定，画图时怎么确定

DYM · 发表于 2020-7-21 09:17

您需要登录才可以下载或查看，没有账号？注册

x

齿轮滚齿后的退刀弧线怎么确定，画图时怎么确定尺寸

fanqiqinchuan · 发表于 2020-7-21 20:14

计算起来比较复杂，实体造型模拟一下

山中樵翁 · 发表于 2020-7-21 21:05

这个要根据你的刀具尺寸、刀具和工件相对位置及加工时刀具的行程来确定。就是根据位置画圆。

yongxiangle1969 · 发表于 2020-7-22 08:15

近似的和滚刀直径有关

fizz · 发表于 2020-7-22 09:45

知道有效滚齿长度和滚道最大外径就可以了

lianyuxiaohu · 发表于 2020-7-22 17:00

标准滚刀一般外径32

shenfeiwhy · 发表于 2020-7-22 17:13

画出有效长度，然后滚刀直径和齿根相切，就做出来过渡圆弧直径。

lianyuxiaohu · 发表于 2020-7-24 08:02

lianyuxiaohu 发表于 2020-7-22 17:00
标准滚刀一般外径32

我哪儿误导了啊

我现在用的滚刀就是32外径的啊
