[滚齿] 如此齿向问题出自哪里?

  [复制链接]
发表于 2011-2-17 22:14 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x

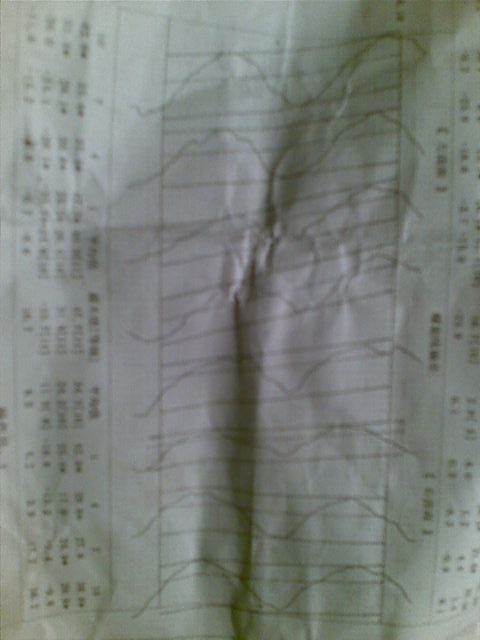

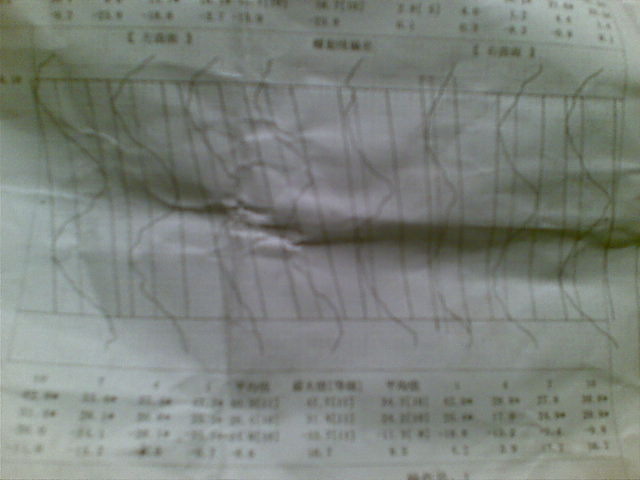

请教滚齿齿向如下图所示,问题出自哪里?
   滚直齿时不会出现如此大的波纹,但滚螺旋齿时就会出现这种情况,挂轮完好无伤。有谁能帮物解决一下。先谢谢了。
发表于 2011-2-18 07:59 | 显示全部楼层
主要是刀具的问题,提高滚刀刃磨精度,8条线不规则是装夹误差和齿坯误差造成的。
发表于 2011-2-18 09:16 | 显示全部楼层
检查一下机床是否有爬行现象,第二看一下机床走刀丝杠是否磨损太大或者丝杠部位其他问题造成走刀不均匀现象。
发表于 2011-2-18 10:31 | 显示全部楼层
这个图看不清,好像是中凹的,你是在成都研究所的检测仪上检测的吧?
发表于 2011-2-18 11:23 | 显示全部楼层
检查一下 齿坯的装夹跳动 和是否加紧
发表于 2011-2-18 11:26 | 显示全部楼层
1.滚刀容削槽的等分性差引起的
2.若是有规律的余旋曲线,则是由滚刀的跳动引起的。
发表于 2011-2-21 20:49 | 显示全部楼层
应该是夹具有问题!或是工件没有定位加紧!
发表于 2011-3-19 11:00 | 显示全部楼层

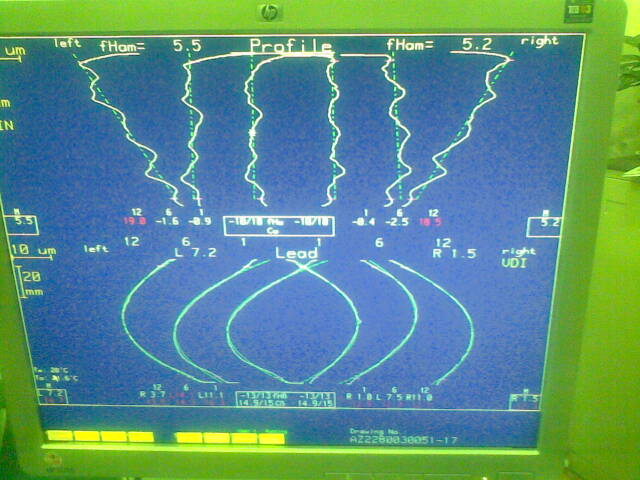

剃齿齿向如下图,17齿,轴齿,齿宽81。该工件剃齿时老是乱。

寻找原因 照片 001.jpg
请高手指点迷津
发表于 2011-3-19 11:20 | 显示全部楼层
检查一下轴的两头中心孔的同心度,如果两中心孔的同心度是正常的,有可能是剃齿机顶尖的轴承间隙过大或轴承上的并帽松动造成,顺便检查一下剃齿刀主轴的轴承间隙,剃齿刀上的螺帽未夹紧也会出现此现象,不过那个齿向是摇摆不定的。
发表于 2011-3-22 21:51 | 显示全部楼层
杨老师,谢谢您的指点!
什么是“并帽”?剃齿机顶尖间隙多大为合适?怎么测量?南二的人说靠磨里面的垫子来调整,但调到什么程度为好靠手感。对吗?你们单位的剃齿机多长时间校对一次精度?
我单位是4台高速滚齿对一台剃齿,滚齿的差异对剃齿能有多大影响?上面这个轴齿容易凹心,我们一般是半个月做一次首件,量一次齿形齿向,剃大概4500件,中间变成什么样子也不知道。也跟踪过,好像剃不了多少活就凹心了,但卸刀再调整严重影响生产,我们调这个活最长时间能长达14个班,不是齿形不行就是齿向不行。
请杨老师多多指点迷津,谢谢!
