齿轮轴上花键热处理要求

christ · 发表于 2020-6-29 09:53

您需要登录才可以下载或查看，没有账号？注册

x

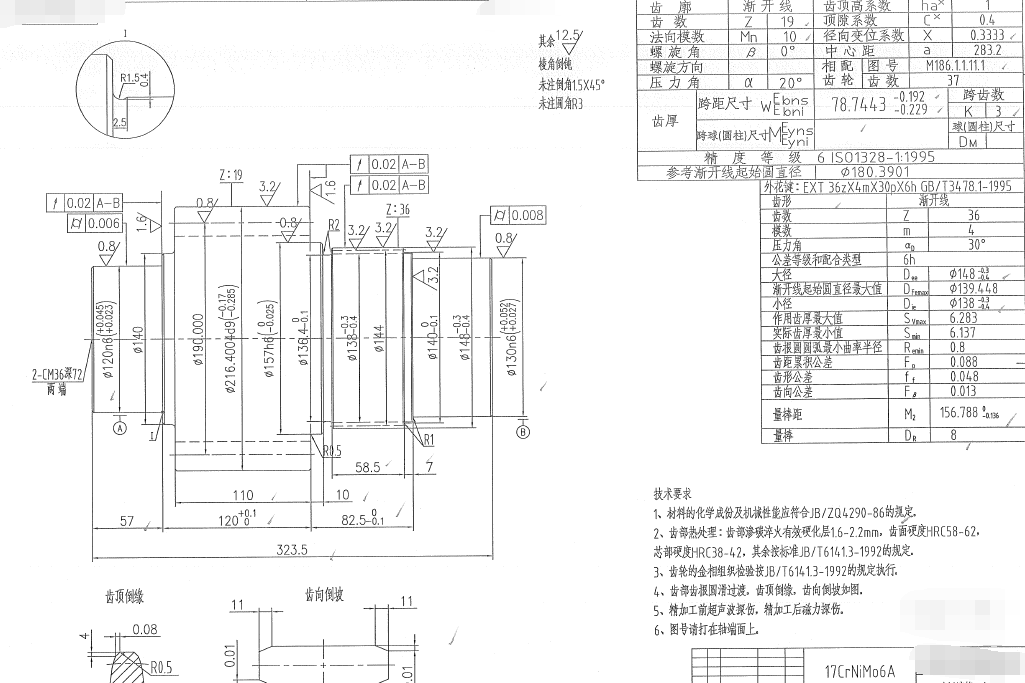

请问这个齿轮上的花键需要什么样的热处理工艺，还是不需要，实物花键部分的硬度也接近HRC60.


13640236732 · 发表于 2020-6-29 19:39

渗碳淬火，HRC58-63

HBTIANZE · 发表于 2020-6-30 15:15

同意楼上的观点，技术要求就有。

lianyuxiaohu · 发表于 2020-6-30 16:21

这轴好大啊

山中樵翁 · 发表于 2020-7-20 18:43

图纸技术要求的第二条就有啊。

薛定谔的猫 · 发表于 2020-7-22 16:32

正常图纸针对齿部和花键部热处理都会专门说明的，这个图纸没注明花键热处理方式，说明没特别要求。只要花键滚刀满足要求，花键软硬无所谓。可以确认下内花键热处理方式。

christ · 发表于 2020-7-23 08:40

薛定谔的猫发表于 2020-7-22 16:32
正常图纸针对齿部和花键部热处理都会专门说明的，这个图纸没注明花键热处理方式，说明没特别要求。只要花键 ...

实物花键硬度接近HRC60,但是后期测绘出图的时候，我师父并没有对花键硬度有要求，也不需要渗碳。

hainanyouzhi · 发表于 2020-7-23 10:44

公司以前管控不是很严的吗，怎么还发出图纸了，现在走下坡路了啊。

薛定谔的猫 · 发表于 2020-7-24 12:21

齿部和花键热处理是分开描述的，图纸对花键没要求。但实际花键硬度挺高的，说明花键加工刀具满足这个硬度要求。

qiyu · 发表于 2023-11-21 14:27

如果花键也要求表面耐磨的话怎么处理呢？同1个件不能出2种有效硬化层深度吧？另外这个图原要求硬度也是需要耐磨吧
