是不是齿轮传动的轴向啮合错位

benhhuang · 发表于 2020-6-24 16:39

您需要登录才可以下载或查看，没有账号？注册

x

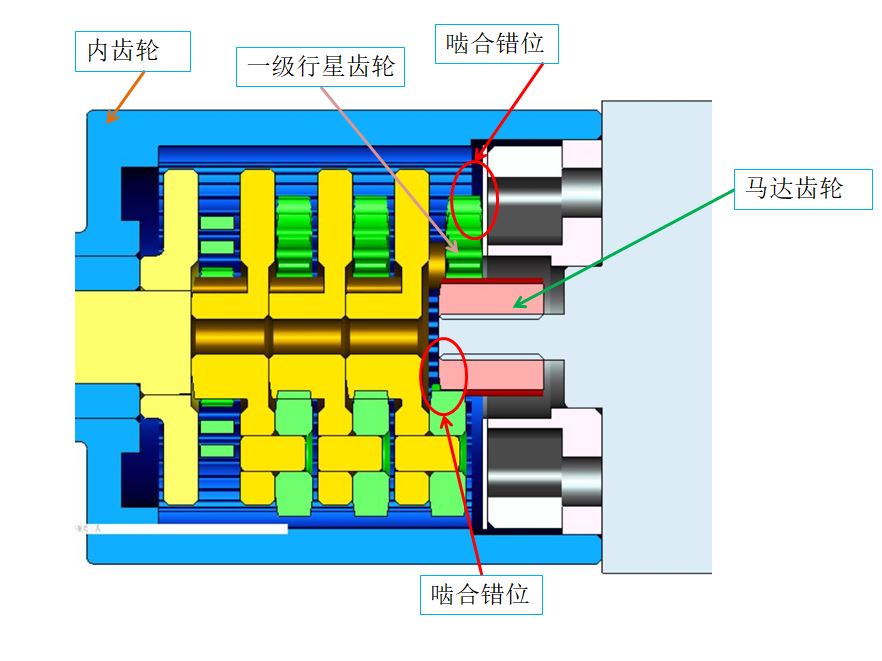

请诸位，共同分析此设计的不良影响(行星传动的轴向啮合错位)。

benhhuang · 发表于 2020-7-3 14:02

有没有人能发表一下

，想法和经验都可以，错位是否会影响效率，甚至负载后转动不良的问题。拜托了。

mrmrw · 发表于 2020-7-4 08:19

你把底下的垫片抬高，与内齿边缘接触；然后在让行星齿轮做一个凸台，或者是倒角后形成一个圆台面与垫片接触。
那就不会错位了！
设计原理没有搞清楚，在发问题，当然有问题！

benhhuang · 发表于 2020-7-7 16:09

感谢马工回复讲解。
大家努力提高，吃一堑，长一智

changqingshu · 发表于 2020-7-8 08:33

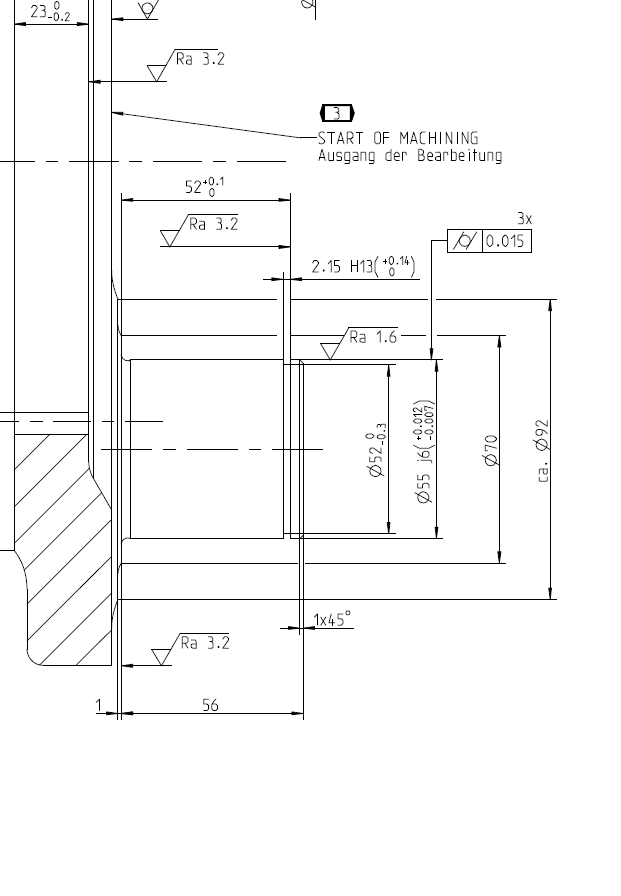

行星轮在行星架柱子上装配时都有这个卡簧槽，限制行星轮轴向窜动，从而行星轮在行星架的基础上达到同一层面，三个行星轮的高低是一样的。就不会出现轴向窜动了，你这出现轴向窜动，说明行星轮在圆柱上装配是松动的，行星轮容易脱落，甚至行星架扭曲，最终导致卡死。个人不太成熟的间接！仅限参考！

gdd · 发表于 2020-7-8 17:20

mrmrw 发表于 2020-7-4 08:19
你把底下的垫片抬高，与内齿边缘接触；然后在让行星齿轮做一个凸台，或者是倒角后形成一个圆台面与垫片接触 ...

他是客户，估计在研究供应商的减速器，看看能找到什么毛病，以此……你懂得

zhoubama789 · 发表于 2020-7-10 09:06

这种三个行星架完全松的在高速的时候噪音怎么样？
