关于齿顶修缘加工问题的请教

梦飞飞141414

早上把论坛里面有关齿顶修缘的帖子都翻出来看了一下，前面其实都没有解释清楚，甚至还有把修缘跟倒角混淆的。希望有大神能解惑。

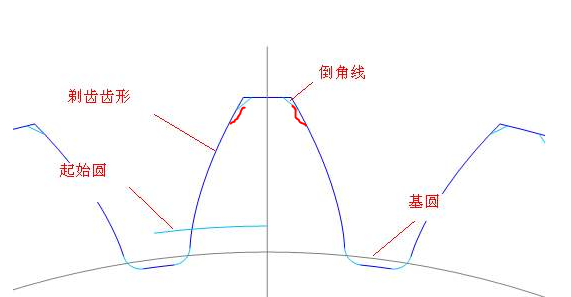

1.首先就是齿顶倒角跟齿顶修缘的各种加工的顺序。如下图，倒角范围是dNa到da，修缘是dCa到dNa，在倒角下面的一段。是先倒角后修缘还是一起分两段加工的？

齿形

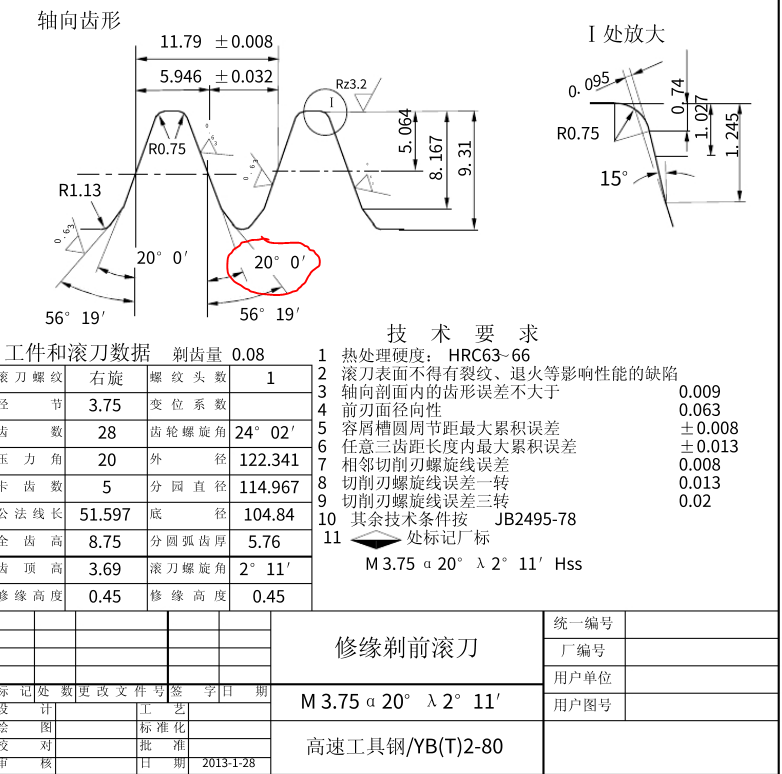

2.齿顶倒角好说，算是宏观层面的，滚刀可以加工出来。关键是齿顶修缘究竟是怎么加工出来的？有人说是修缘滚刀，我找了一张修缘滚刀的图纸，也对着SN3软件看了一下，发现这一处也只能加工出齿顶倒角。那我就更加疑惑了，修缘滚刀的修缘跟齿顶修缘说的修缘到底是不是同一回事？难道这个20度能把倒角跟修缘一块解决了？也有人说是剃齿或者磨齿加工出来的，这个好理解一些。

滚刀

3.根据我做汽车变速器设计的经验，齿顶倒角大概是0.2，修缘量大概是10u，二者确实不是同一个量级。而根据到件的情况，发现供应商做的产品修缘倒是没问题，相反倒角很小甚至接近0。难道这二者加工有冲突么？

以上三点希望有大神能解惑。谢谢了。

yongxiangle1969

齿顶倒角一般由滚刀加工出来。  修缘（早期叫法是指倒角），现在一般多指齿顶修形， 可剃齿或磨齿。

yongxiangle1969

倒角应有0.45mm左右，而实物“相反倒角很小甚至接近0”，说明滚刀制造有问题或工件余量留大了！！！

梦飞飞141414

yongxiangle1969 发表于 2020-6-23 14:46
齿顶倒角一般由滚刀加工出来。  修缘（早期叫法是指倒角），现在一般多指齿顶修形， 可剃齿或磨齿。

谢谢解答。那请问修缘滚刀是只用来倒角的？

刀疤五

同意二楼的说法.

xiaohu3516

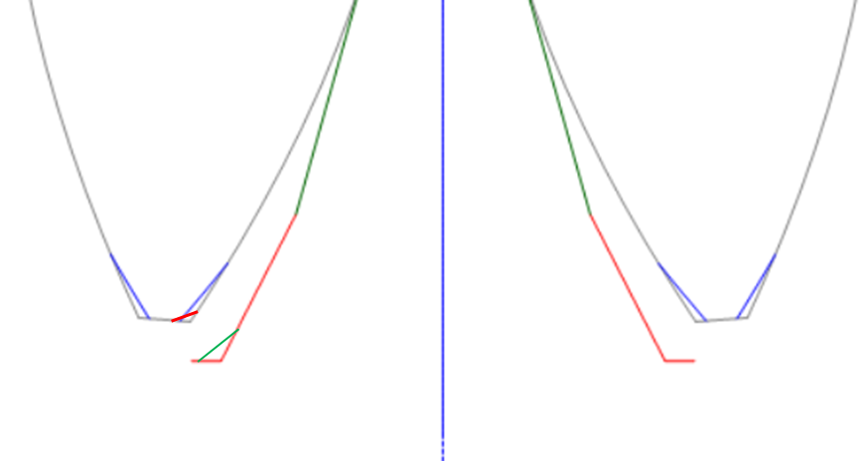

本人的理解：理论上讲齿顶倒角和齿顶修缘通过滚齿或磨齿加工出来的一般都是渐开线，只是其基圆大小不同而已。齿顶倒角一般都角度较大精度不高，而修形相对较小而且精度较高。如上图所示，一般情况下齿顶修形（蓝色）是由滚刀或砂轮修形段（红色）展成出来的，想要在齿顶修行后再加上一段倒角（红色）只需在滚刀上在增加一段角度更大的修形刃（绿色）即可。这些都是可行的。正如楼上两位所说，一般采用滚齿倒角，磨齿修形的方法去加工。
本人愚见。欢迎探讨！

梦飞飞141414

刀疤五 发表于 2020-6-23 17:07
同意二楼的说法.

大神发话了我就放心了

梦飞飞141414

xiaohu3516 发表于 2020-6-23 17:32
本人的理解：理论上讲齿顶倒角和齿顶修缘通过滚齿或磨齿加工出来的一般都是渐开线，只是其基圆大小不同而 ...

谢谢解答，图示解释非常清晰

wyhsbp7878

同意7楼的说法
