塑胶齿轮行星减速箱

tbb

话不多，直接贴图，行星齿轮减速箱，回差控制在正负0.1°，亲自测试。

郑黎明

您好，您这个齿轮箱输出扭矩是多大的啊？塑胶材质分别是什么，方便告知吗？

mrmrw

能够说一下回差是怎么测量出来的吗？

郑黎明

mrmrw 发表于 2020-7-8 08:45
能够说一下回差是怎么测量出来的吗？

我们测量回差，是马达带电不转动的情况下，测量输出齿的回转角度

gdd

mrmrw 发表于 2020-7-8 08:45
能够说一下回差是怎么测量出来的吗？

老大，看破别说破，面子上好过。


很可能是用手感觉出来了，就像把脉一样！！！

mrmrw

郑黎明 发表于 2020-7-8 10:38
我们测量回差，是马达带电不转动的情况下，测量输出齿的回转角度

关于回差的检测，需要按照行业规范来检测。
负载，取点，测试条件，都是要明确的！
如果只是大概检测一下，那只能是说一下。工程实践需要明确操作说明，才有说服力！
***************
另外，看你的塑料齿轮箱，看颜色，行星齿轮估计是POM的，外壳好像是PA66-GF的吧。在承载状态下，塑料齿轮的变形是一个大问题，因此，不同的载荷，回差数值差别会比较大。——这也是塑料齿轮很难做小回差齿轮箱的问题所在！
****************

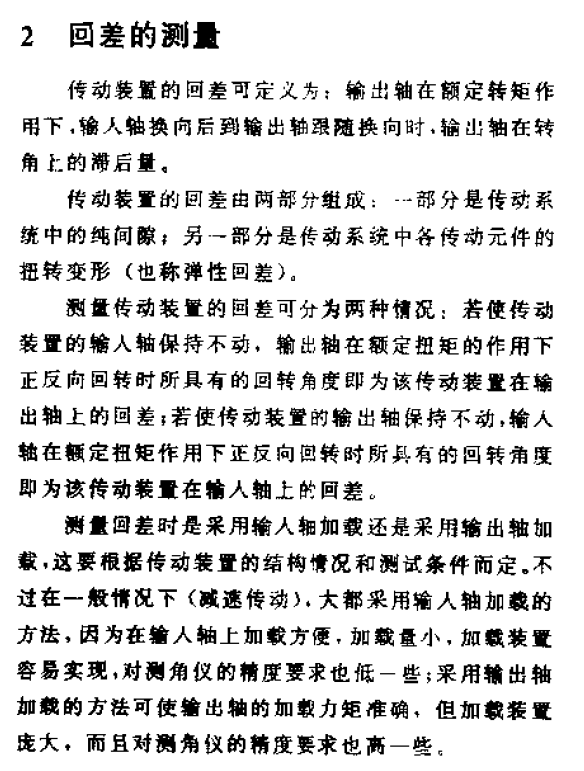

先看手册给出的定义：

tops1109

郑黎明 发表于 2020-7-7 13:37
您好，您这个齿轮箱输出扭矩是多大的啊？塑胶材质分别是什么，方便告知吗？

塑胶齿轮材料一般是POM, 强度好的用PA46

mrmrw

tops1109 发表于 2020-7-12 08:43
塑胶齿轮材料一般是POM, 强度好的用PA46

塑料齿轮一般用POM，但是POM的牌号很多，强度差别也很大。
强度好的用PA46也不对，目前已知的强度高的有高强度尼龙，还有PEEK等。

tbb

郑黎明 发表于 2020-7-7 13:37
您好，您这个齿轮箱输出扭矩是多大的啊？塑胶材质分别是什么，方便告知吗？

使用在小力矩情况下，不让会有额外变形。另，材质是POM

tbb

mrmrw 发表于 2020-7-8 08:45
能够说一下回差是怎么测量出来的吗？

通过弧度公式反计算。测量有100多组数据，都在0.1度以内
