齿轮啮合问题

lianyuxiaohu

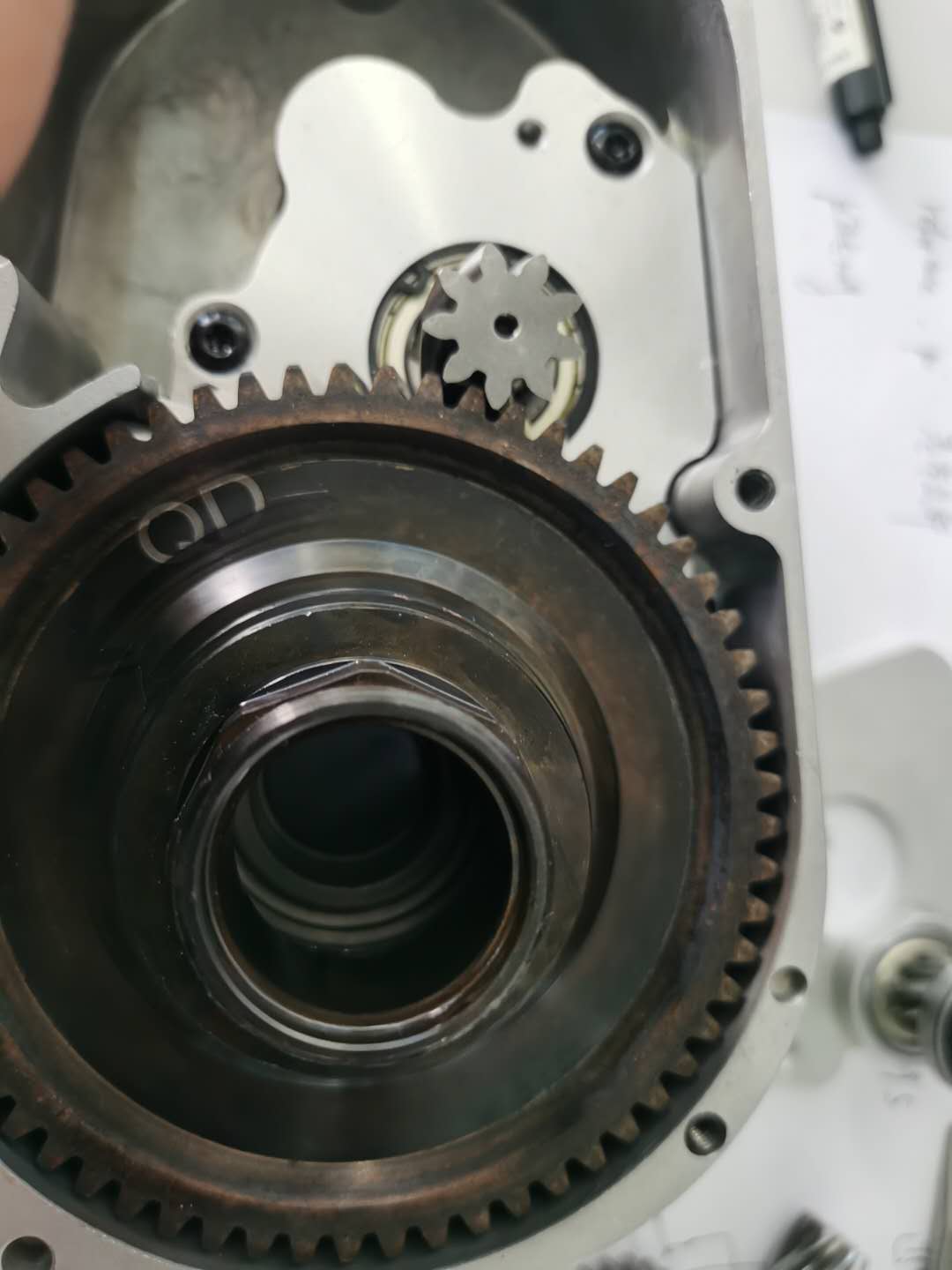

如图 大齿驱动小齿的时候 声音是不错的  反过来 小齿驱动大齿的时候 机器整体有震动 来个高手帮忙分析下 可能是由于什么原因

zshmail

说明大齿轮的齿跳较大。

苏建新

zshmail 发表于 2020-6-24 23:06
说明大齿轮的齿跳较大。

齿跳是什么？ 径跳？

changqingshu

描述的不够清楚，互相驱动的话，转速是不是一样，我看你这大轮要60个齿，小轮才9齿，传动比，
小轮驱动大轮时，小轮转速多少，小轮转n圈，大轮才转一圈，小轮是高转速，震动大，
大轮驱动小轮时，大轮转速多少，大轮转1圈，小轮都要转好些圈，转速慢忽略的噪音的存在。

再者，不考虑加工精度的情况下，从设计上，齿轮副设计是否存在不合理性。

fanqiqinchuan

照片上看来，齿轮参数不合适

yanta82

原因1啮入角不同造成的，用凸轮带动直杆上下移动，反过来用直杆上下带动凸轮移动来理解，2还有输入转速不同造成的低速拍击造成的，这个好判断，用不同的速度去试验，如在某一速度声音能否消失。

l370154421

这个传动比有点过分呀。

michaelyang

工作齿面变了

HBTIANZE

如果转速参数一样的话，应该是大齿轮带小齿轮时声音不好才对。

百叶心灵

初步判断应该是齿轮副的间隙太大导致的，齿轮副间隙大，转动时空载声音好，负载时噪音会很大，
大齿驱动小齿时，电机断电时的静态力矩是很小的，相当于空载运转，声音会比较好；
小齿驱动大齿时，看你图片，大齿那么大，又是钢齿，重量会比较大，转动时相当于负载状态，噪音就会比较大，而且这时在大齿上再增加很小的负载时，噪音会更大些。
