请各位前辈及大能帮忙看看如何设计蜗杆

rid · 发表于 2020-5-29 23:58

您需要登录才可以下载或查看，没有账号？注册

x

各位大能，

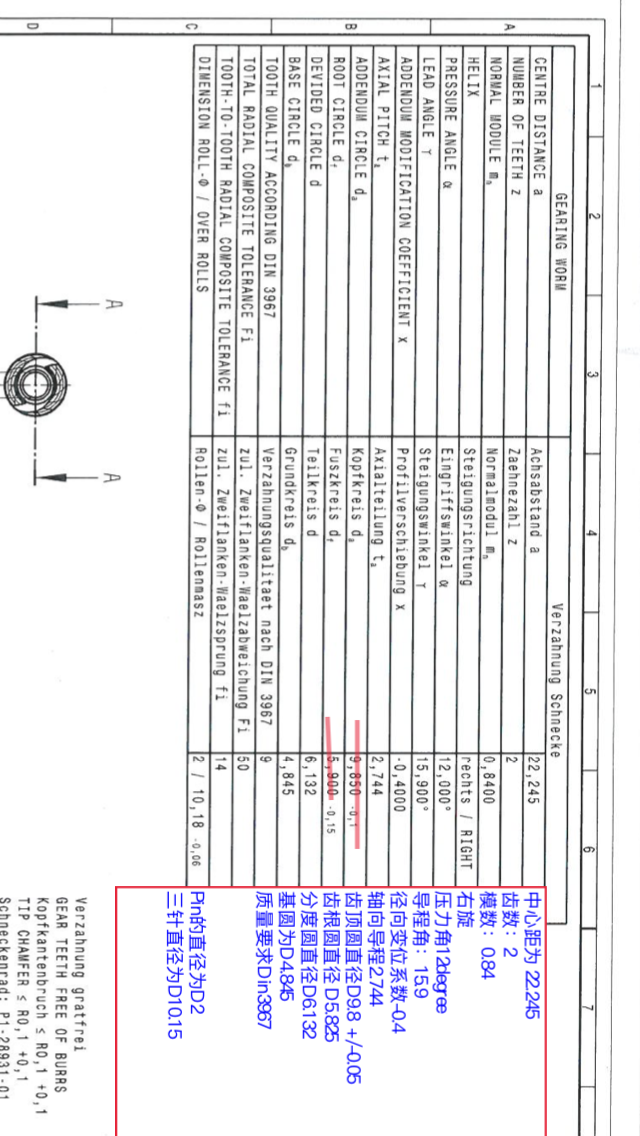

是否可以指导一下蜗杆怎么设计出来的呀，只有蜗杆参数，没有蜗轮参数，求怎么根据参数搞出蜗杆3D，stp及 2d 和几何参数！

rid · 发表于 2020-5-30 00:30

希望那个大能指导一下远程指导一下，有偿感谢

mayawang · 发表于 2020-6-1 10:00

本帖最后由 mayawang 于 2020-6-1 10:14 编辑

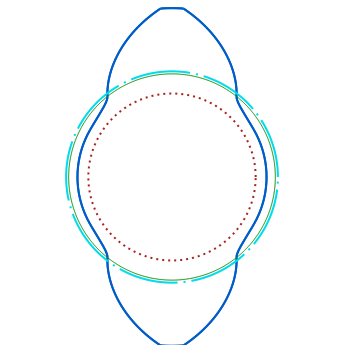

先根据蜗杆和中心距参数去推算齿轮2的参数，

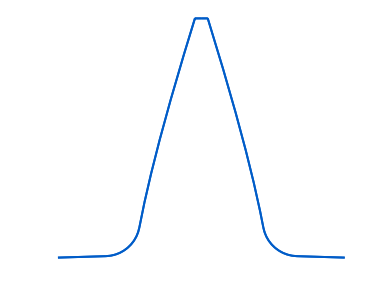

然后根据参数建模。建模的齿厚已经考虑你的3针测量值。

3D,2D.zip (147.03 KB, 下载次数: 5)

mayawang · 发表于 2020-6-1 10:23

本帖最后由 mayawang 于 2020-6-1 10:43 编辑

上面配的齿轮2的参数是用不起来的，因为蜗杆齿顶高系数很大，齿厚改薄了，齿轮2是随意配的。
算几何没啥难度，花点时间看看《齿轮手册》-<交错轴斜齿轮> 这一章就差不多了，当然需要有点圆柱齿轮的基础知识。

rid · 发表于 2020-6-1 19:37

可否留个手机联系方式，上班期间不打扰您，下班偶尔咨询一下（有偿）

rid · 发表于 2020-6-1 20:23

那个3d 的小径好像不是5,825
