各位老师，特殊作用斜齿轮，是否有实际的使用意义

scorpio

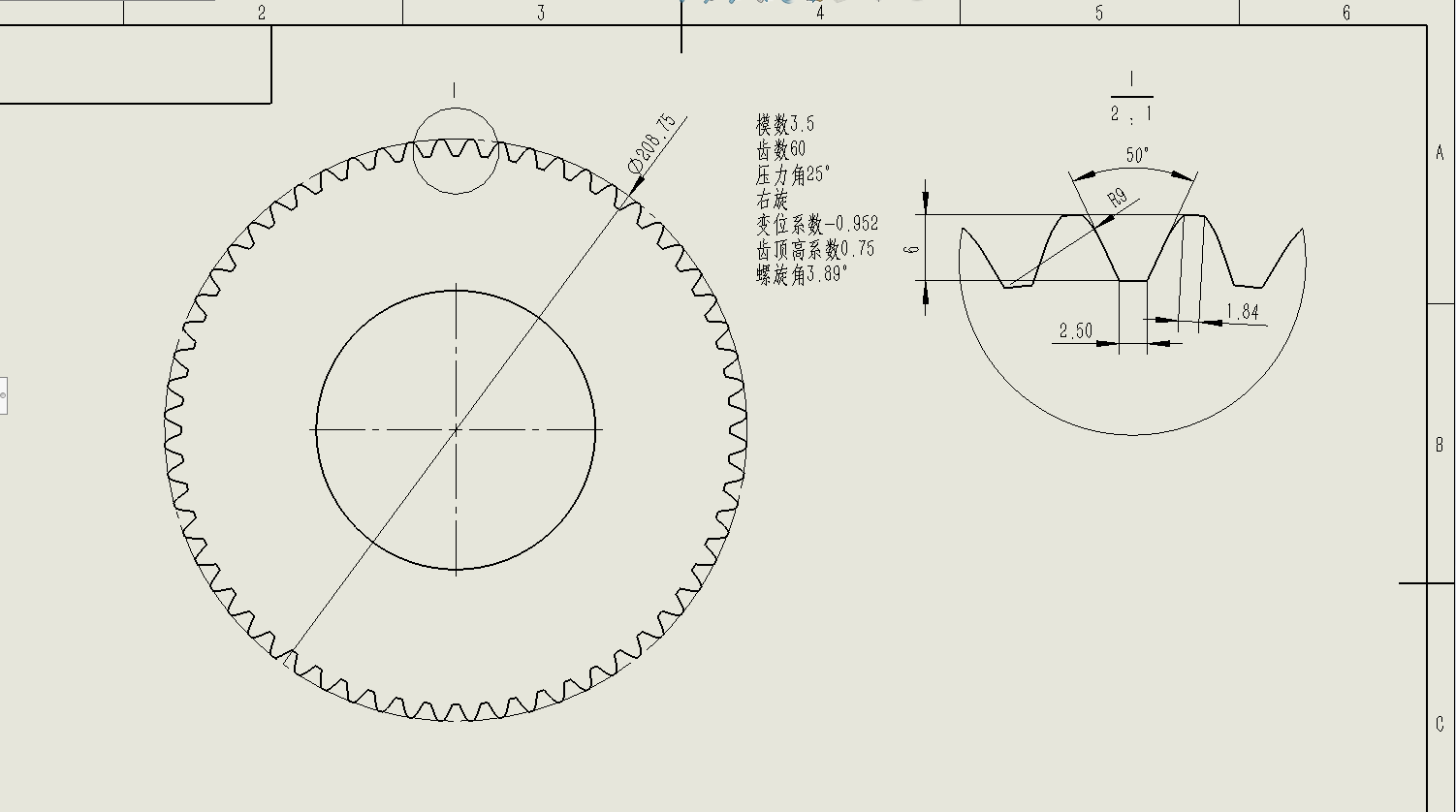

各位大神、老师，这是我设计的斜齿轮，作用的当作蜗轮使用，分度圆齿厚4.91，可以的话帮我指点指点！
谢谢各位！

hyfjy

蜗杆斜齿轮传动，可以归于空间螺旋齿轮交错轴传动，因为其是渐开线齿廓，故对于中心距的变动不是很敏感，因为是点接触，故承载力不会太大，容易发热，效率也不是太高，因为其结构大多用于正交传动，也有代替小型蜗杆蜗轮传动的，但通常效率达不到蜗杆蜗轮配合传动，就蜗杆斜齿轮传动，理论上也渐趋成熟，尤其适用于小型和微小型零件传动，故楼主应提出“特殊斜齿轮”的特殊点在那里，因为蜗杆配斜齿轮传动，斜齿轮的齿廓通常也是斜开线的因为接触的位置可以计算出来，在沿齿宽上占比通常不是很大，故通常不进行齿向修形，仅进行齿形修型，以获得传动中的低噪音。这类零件设计时，不会对斜齿轮“特殊化”处理。

scorpio

hyfjy 发表于 2020-6-11 22:34
蜗杆斜齿轮传动，可以归于空间螺旋齿轮交错轴传动，因为其是渐开线齿廓，故对于中心距的变动不是很敏感，因 ...

老师，您好！
我这个蜗轮是用在回转驱动减速机上的，低转速（蜗轮转速低于0.05转/分钟），高承载，输入扭矩300，输出扭矩8300左右，蜗杆属于直廓环面包络蜗杆！感谢您百忙之中给我答疑解惑！
