求前辈指导一下，齿轴滚刀收尾要怎么画

58698711 · 发表于 2020-5-19 09:23

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

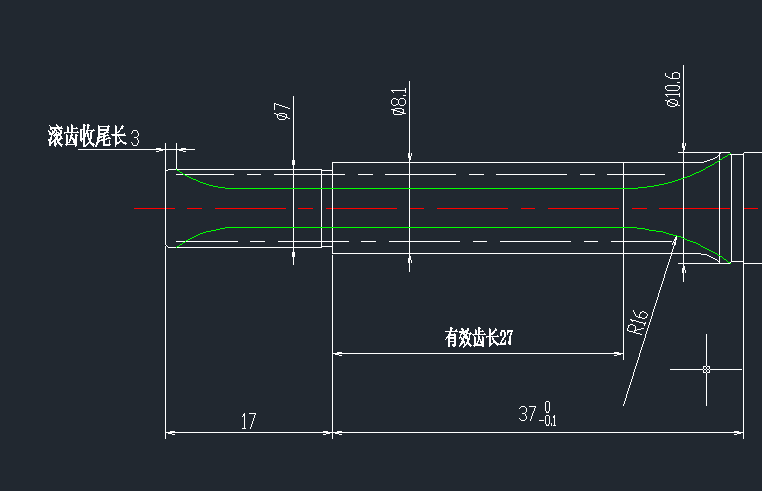

请问前辈如图片，齿轴滚齿不是有前端进刀处及后端收尾处，这二个地方怎么画出来
求各位前辈指导一下，感激不尽
滚刀外径：16
另想请教各位前辈，
KISSSOFT可以修齿形吗？
如正压力角或负压力角(在软件上只看到修齿顶)
可修齿向吗？
如左斜，右斜，还是修鼓量
麻烦各位前辈指导一下，谢谢大家
还是设定滚刀参数将齿形修出来
如齿轮压力角是20度，滚刀修成19度，滚齿
谢谢各位前辈指导一下，感激不尽

58698711 · 发表于 2020-5-22 08:09

没有前辈可以指导一下吗？

lhx77 · 发表于 2020-9-13 13:15

本帖最后由 lhx77 于 2020-9-13 13:18 编辑

最近也在弄这个，希望有知道的可以解惑，谢谢！[img][/img]

康康小白菜 · 发表于 2020-9-13 15:11

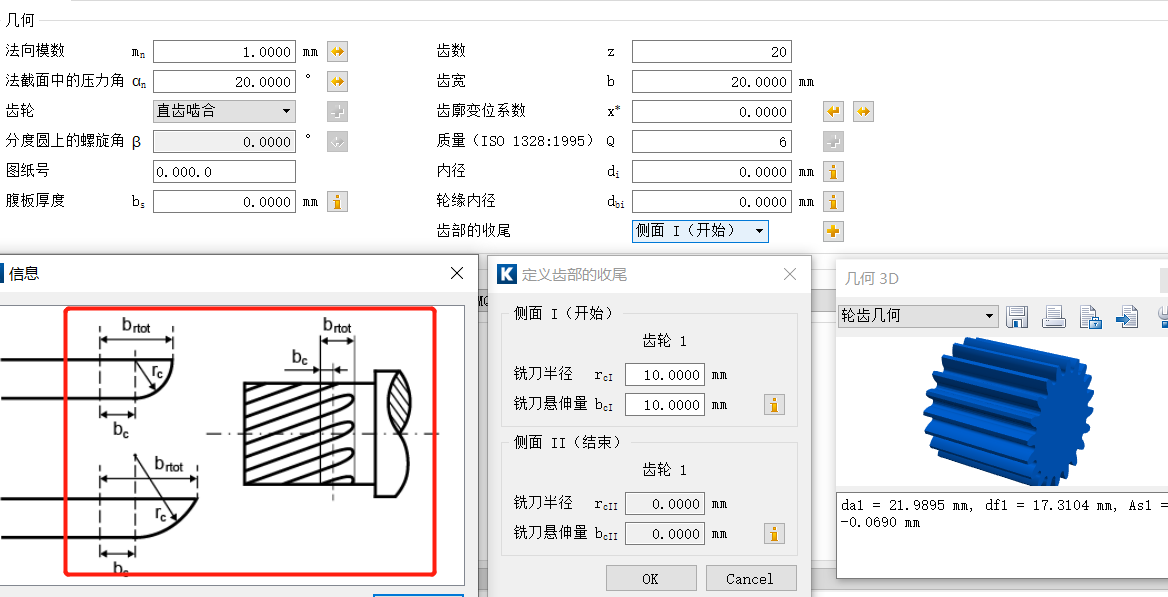

我确认一下楼主的需求，1需要在kisssoft中的三维图形和二维图形中，生成带有收尾的图形，2要找到软件中齿面修形的位置。对么？

lhx77 · 发表于 2020-9-14 17:26

康康小白菜发表于 2020-9-13 15:11
我确认一下楼主的需求，1需要在kisssoft中的三维图形和二维图形中，生成带有收尾的图形，2要找到软件中齿 ...

是的，请指教！

康康小白菜 · 发表于 2020-9-15 03:03

lhx77 发表于 2020-9-14 17:26
是的，请指教！

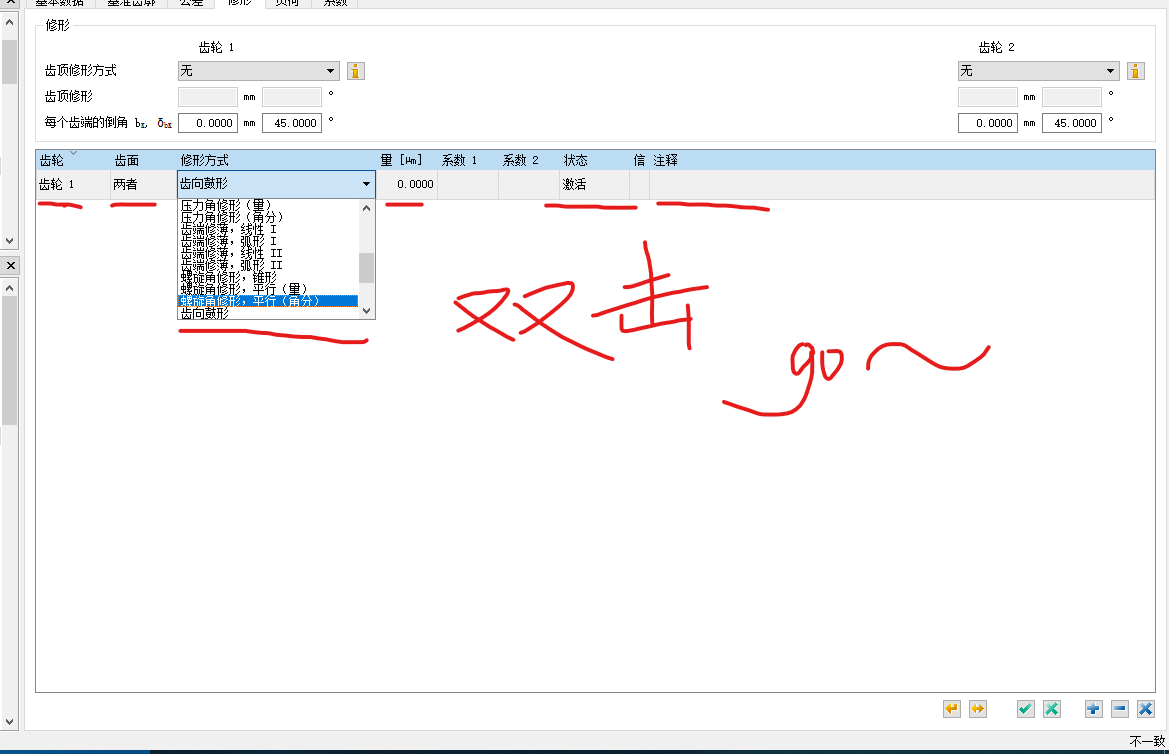

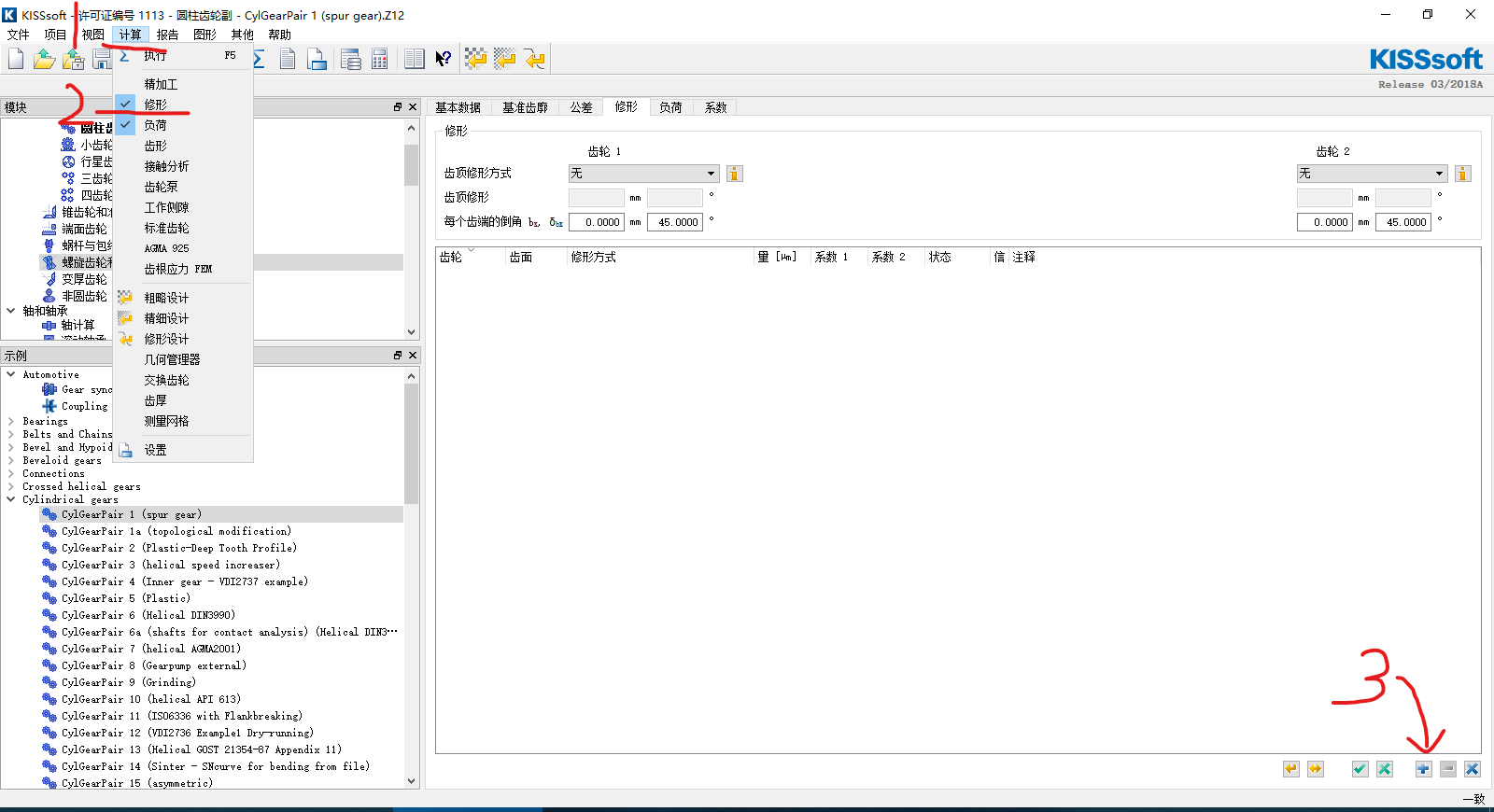

先回复你修形的事情。见附图照片，下次再回复你收尾的事情，主要是为了水个帖子，，，哈哈哈哈

58698711 · 发表于 2020-9-15 18:59

小白菜，非常感谢您，修形的方法大致上会了，现在在学习中，另滚刀收尾的再拜托您帮忙一下，谢谢您

康康小白菜 · 发表于 2020-9-15 22:27

58698711 发表于 2020-9-15 18:59
小白菜，非常感谢您，修形的方法大致上会了，现在在学习中，另滚刀收尾的再拜托您帮忙一下，谢谢您{:rsoso_ ...

28种修形方式。。加油

58698711 · 发表于 2020-9-16 08:24

一般来说修形的方式常用的就那几样，，先把常用的学会再说

lhx77 · 发表于 2020-9-18 18:00

康康小白菜发表于 2020-9-15 03:03
先回复你修形的事情。见附图照片，下次再回复你收尾的事情，主要是为了水个帖子，，，哈哈哈哈

期待中！
