小模数90°交错轴5齿数齿轮加工工艺

ZMC

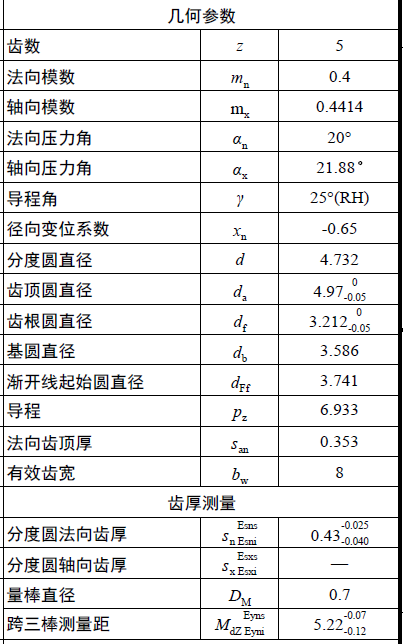

最近设计了一个小模数90°交错轴齿轮副，齿轮参数为z=5，mn=0.4，导程角25°RH，具体参数附图：
现有两家供应商加工这个齿轮：

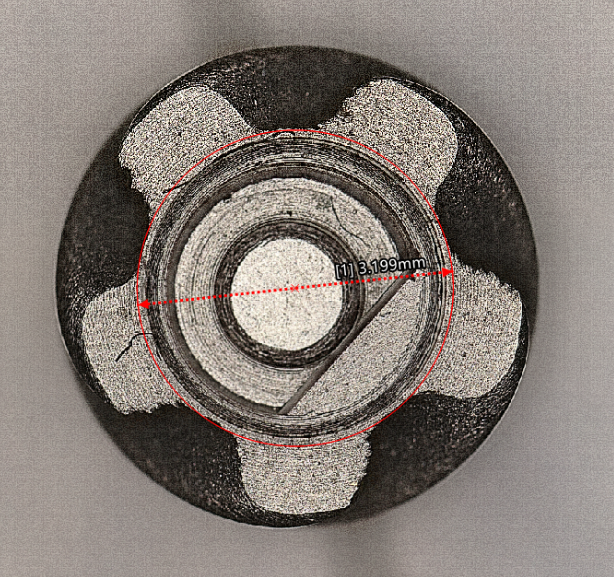

1号：da=4.93，df=3.2；端面齿形附图
2号：da=4.78，df=2.98；端面齿形附图
询问两家供应商均使用外旋风加工，但齿形相差太多，完全不是一个东西，最近看洪老师的【实用齿轮几何学理论与应用】法向直廓蜗杆还分几种，我对这一块的加工工艺也不太了解，想请教论坛里的老师、版主们解答。

DD99

1号应是挤出的，2号是铣的。

zshmail

刀具不一样，1号是切顶的，2号没切顶而已

ZMC

DD99 发表于 2020-4-22 15:57
1号应是挤出的，2号是铣的。

都是外旋风铣的，如果是挤压成型需要订制模具。

ZMC

zshmail 发表于 2020-4-22 18:01
刀具不一样，1号是切顶的，2号没切顶而已

如果只是切顶的区别，那两个齿轮的轮齿轮廓不会相差那么大吧。

zshmail

ZMC 发表于 2020-4-22 19:54
如果只是切顶的区别，那两个齿轮的轮齿轮廓不会相差那么大吧。

你这个得问供应商，因为你是打样，显然不可能马上订制刀具，用的现有的刀具，所以肯定没按照你的参数做。
2号没切顶的，应该是供应商自己磨的刀具，用的内旋风铣的，参数应该是对的。
1号切顶的，用的是成型刀具，需要订做，故有可能参数不对。

yongxiangle1969

能否提供两种齿形加工时刀具的参数及安装方式？便于大家分析。

hzy

从外形看，1号应该是挤压成形的，不会有错

DD99

根据一楼的参数旋风铣加工，按照洪版主的公式铣刀的直径在15左右，这对于旋风切削感觉也太小了一些，我认为铣刀的直径在180-220之间。小模数的我也没接触过，具体由知道的定锤了。

ZMC

咨询了两家供应商，1号是按参数订制的刀具旋风铣的，而且还是非常规手段做的，量产的话需要滚压成型，2号是按参数磨车刀车的，另外昨天他们试了做到图1的齿形车刀磨到28°，单边刀具角就是14°，这个有点不解。
