求助使用成型铣刀加工的矩形花键轴和齿轮配合问题

sharkkk8 · 发表于 2020-4-16 01:18

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

近期在设计斜齿减速箱中间轴时使用的矩形花键配合，但是很快又发现了问题。

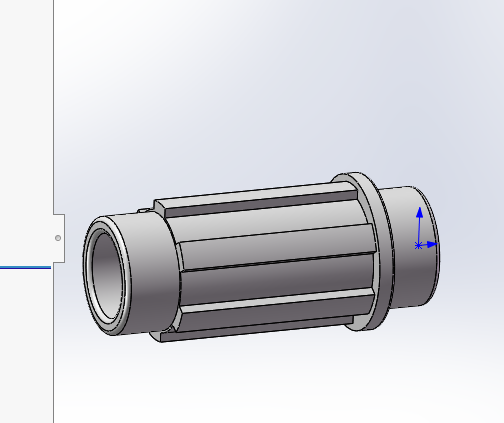

如果使用成型铣刀进行花键轴加工时，花键与台阶底部会形成一个圆弧半径，会导致齿轮与花键轴装配时无法固定在台阶轴底部。

请问各位是怎么解决的或者用其他办法

sharkkk8 · 发表于 2020-4-16 13:40

哎有没有人能解决的

yongxiangle1969 · 发表于 2020-4-16 20:58

非要这种结构的话：可以把台阶圆环做成装配式的。

jingshi · 发表于 2020-4-17 08:11

内花键去掉一部分

leo_luo · 发表于 2020-4-17 12:45

典型的不考虑工艺性的设计。建议不用考虑工艺上如何解决，加工工艺上能解决这个问题，但会增加不必要的制造成本。还是把设计优化了，便于加工，降低成本。相比之下设计上解决这个问题比较简单直接。
我们设计都有会签栏（可能很多公司都形同虚设），工艺、质量、标准化会签的重要性相信很多工程师都清楚。很多设计不合理、设计缺陷都是在会签过程中暴露出来而得到改进。

leo_luo · 发表于 2020-4-17 12:50

jingshi 发表于 2020-4-17 08:11
内花键去掉一部分

花键连接强度允许的情况下是一种权宜之计，还可以花键轴上增加槽，槽宽大于R即可。

chenhw43 · 发表于 2020-4-17 14:24

应该说这个零件设计在加工工艺上是错的

sharkkk8 · 发表于 2020-4-18 14:28

chenhw43 发表于 2020-4-17 14:24
应该说这个零件设计在加工工艺上是错的

非常感谢，已经更改了

sharkkk8 · 发表于 2020-4-18 14:39

leo_luo 发表于 2020-4-17 12:45
典型的不考虑工艺性的设计。建议不用考虑工艺上如何解决，加工工艺上能解决这个问题，但会增加不必要的制造 ...

非常感谢，结构已经更改了

sharkkk8 · 发表于 2020-4-18 15:01

本帖最后由 sharkkk8 于 2020-4-19 18:39 编辑

leo_luo 发表于 2020-4-17 12:45
典型的不考虑工艺性的设计。建议不用考虑工艺上如何解决，加工工艺上能解决这个问题，但会增加不必要的制造 ...

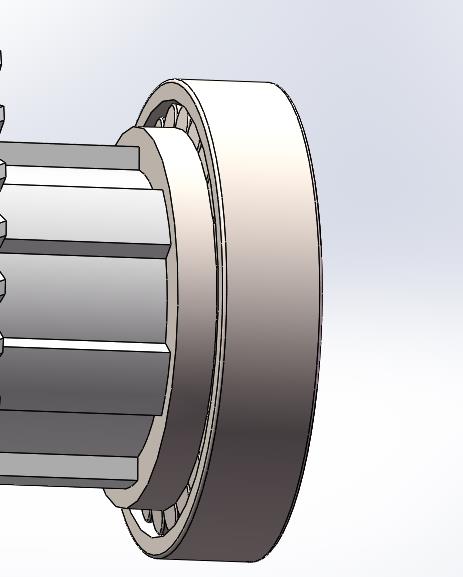

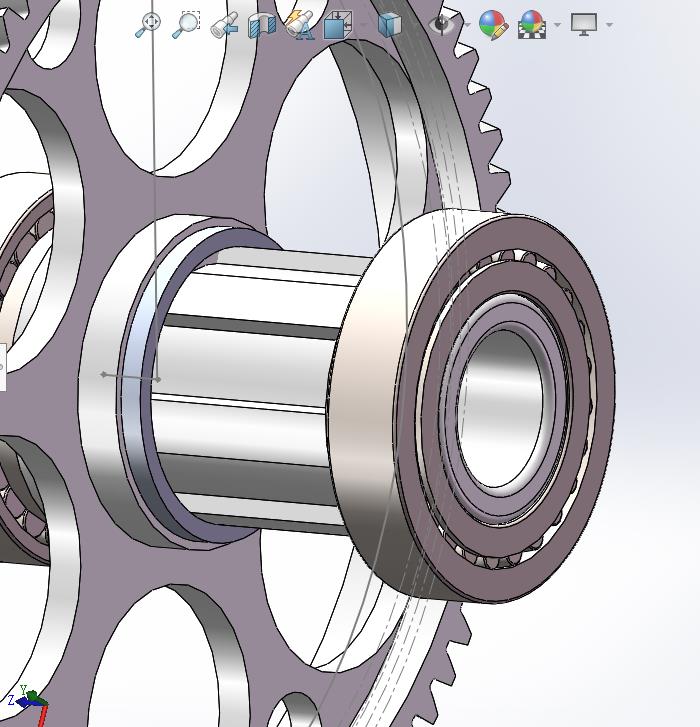

然后我改为了分离轴承直接顶住轴和齿轮，中间用铝合金挡圈顶住这样会有问题吗
