大哥们能否帮小弟看一下 设计的齿轮齿条画出来干涉了

书仔

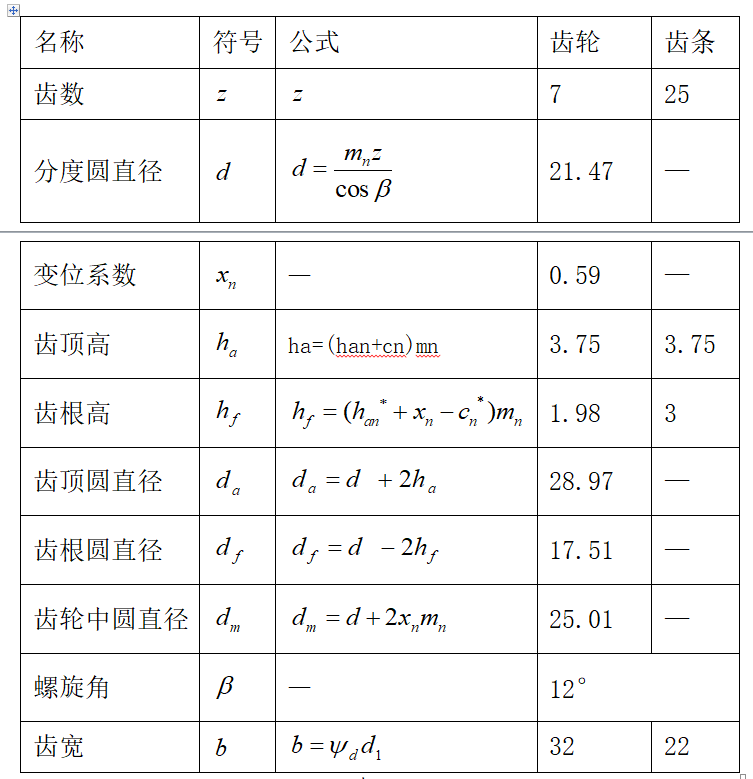

设计参数如图 是变位斜齿轮与斜齿条 法向模数是3mm

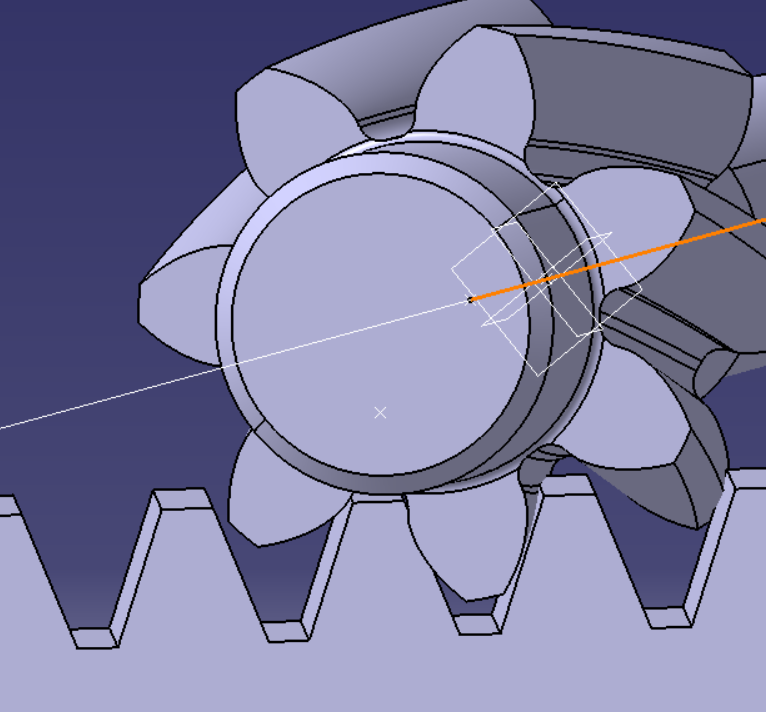

小弟在catia中画出了齿轮齿条 装配时发现有干涉。。。如图
请教各位大哥是我参数设计就有问题么 还是作图出了问题

书仔

求帮助 ORZ

zzfjct

小齿轮的全齿高有问题

书仔

zzfjct 发表于 2020-4-8 18:40
小齿轮的全齿高有问题

额我han 和 cn取的标准值 1 和 0.25

书仔

zzfjct 发表于 2020-4-8 18:40
小齿轮的全齿高有问题

你好 我小齿轮端面系数的 han和cn分别是1 和0.25

zshmail

为什么齿轮和齿条的齿全高不同？
齿条：齿顶高=3，齿根高=3.75
齿轮：齿顶高=4.77  齿根高=1.98

zzfjct

齿轮齿顶高计算中的cn应该用变位系数。

书仔

书仔 发表于 2020-4-9 10:19
你好 我小齿轮端面系数的 han和cn分别是1 和0.25

啊啊啊是的 我搞错了！ 现在按照正确的公式算出来齿顶高 可是我画图时渐开线对称时交在齿顶高的圆内了。。

书仔

zshmail 发表于 2020-4-9 16:27
为什么齿轮和齿条的齿全高不同？
齿条：齿顶高=3，齿根高=3.75
齿轮：齿顶高=4.77  齿根高=1.98

感谢指正！ 纠正了齿顶高之后 我画齿轮轮廓时 渐开线交在了齿顶圆内。

书仔

zzfjct 发表于 2020-4-9 18:09
齿轮齿顶高计算中的cn应该用变位系数。

感谢指正！可是纠正之后我画轮廓时渐开线交在了齿顶圆之内。
