小模数冠齿和直齿应该如何啮合，冠齿的参数以及啮合中心距如何计算

jackz · 发表于 2020-3-15 18:36

您需要登录才可以下载或查看，没有账号？注册

x

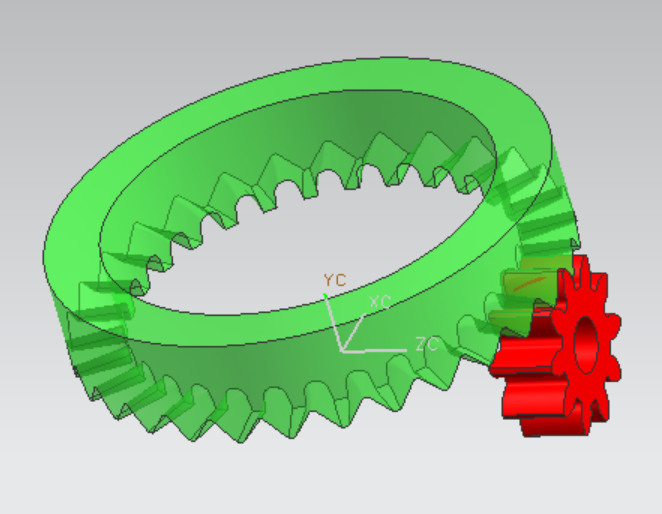

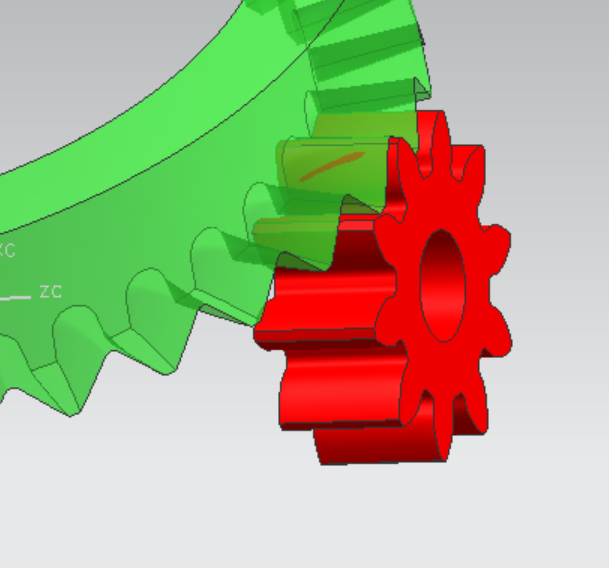

冠齿齿数30 直齿齿数10 模数都是0.5

DD99 · 发表于 2020-3-22 08:31

这样的计算本人是不会的，希望有大神来指点一下，让我也来学习一下。资料中也没看到过。

13640236732 · 发表于 2020-3-30 09:25

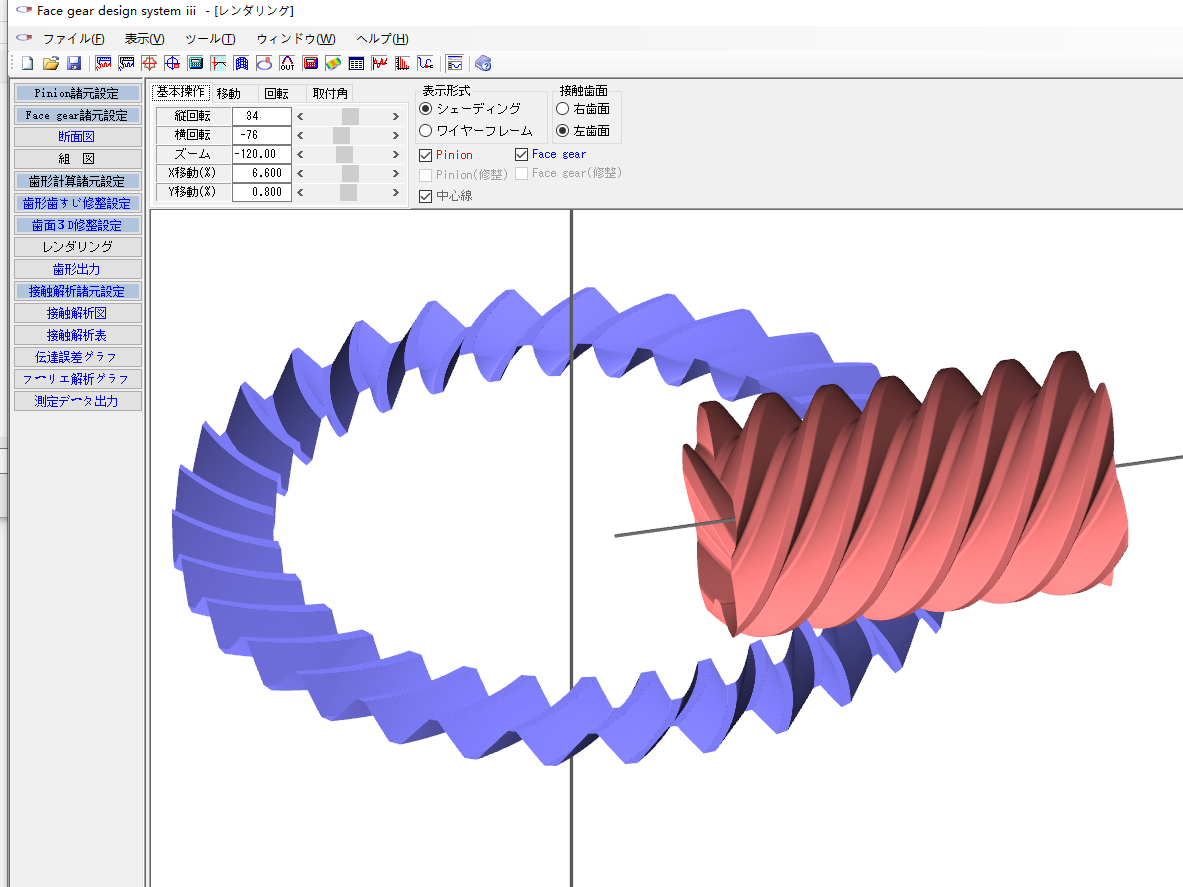

这才是面齿轮，你那个齿形都不对

13640236732 · 发表于 2020-3-30 09:56

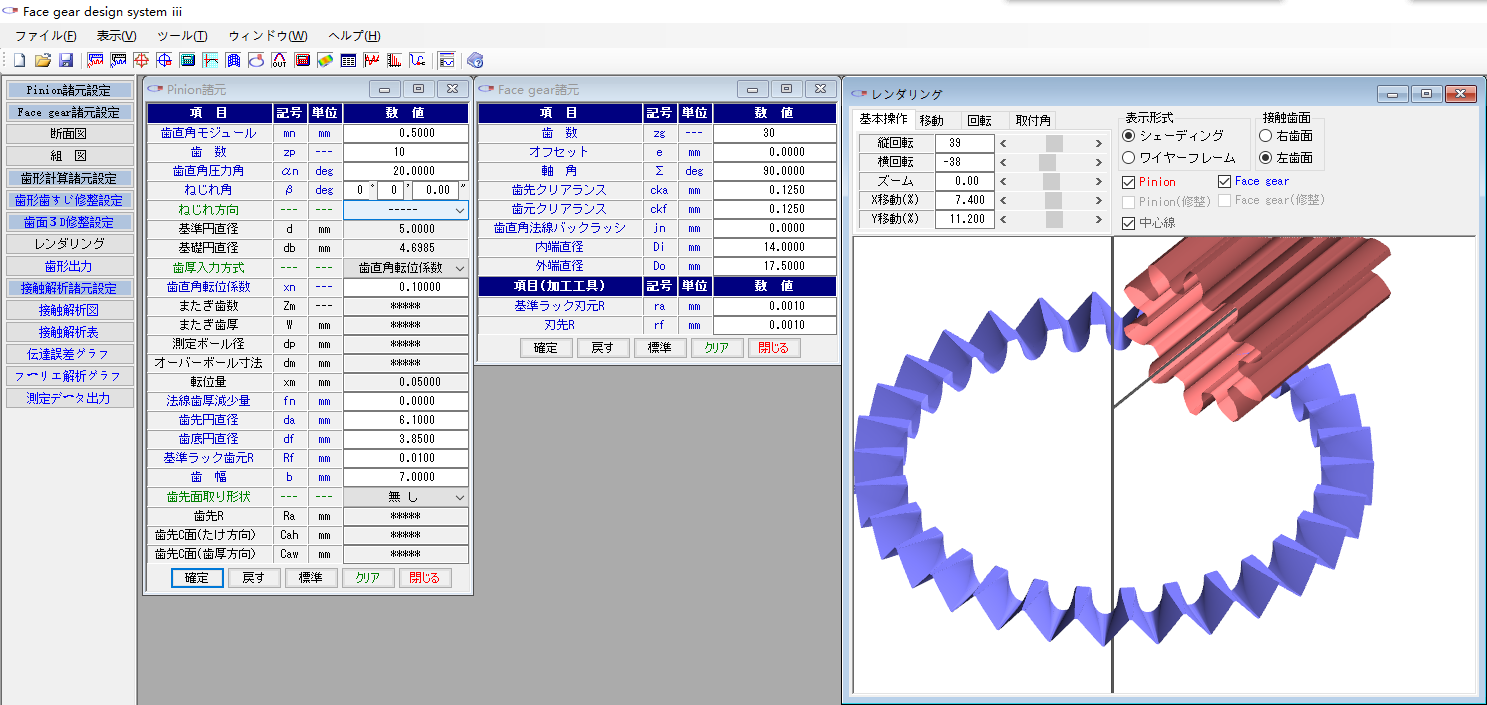

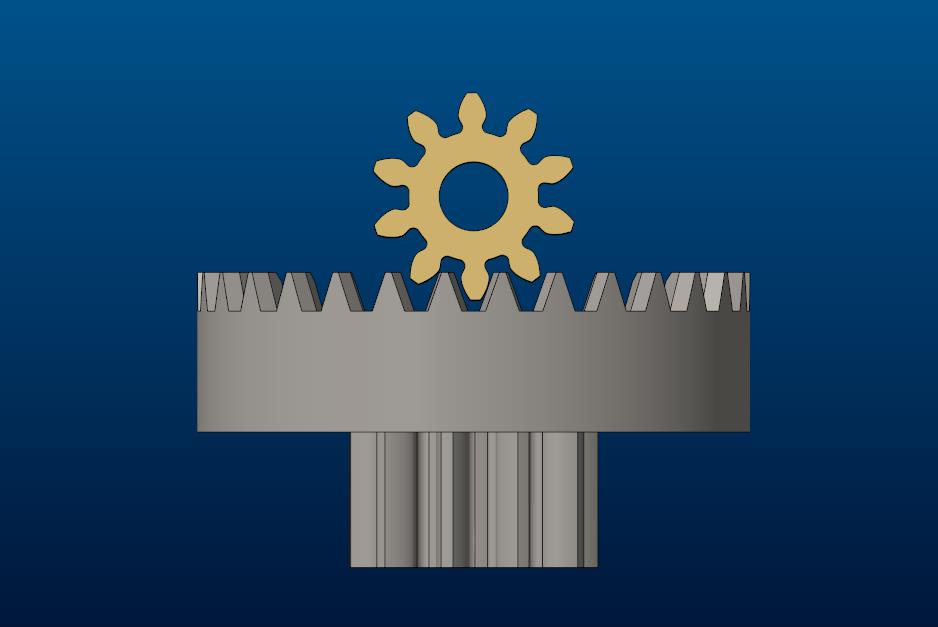

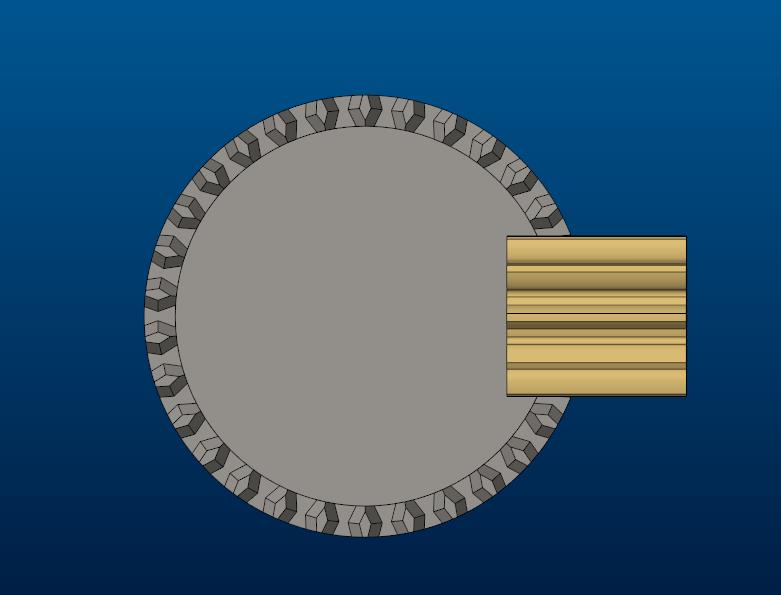

这才是你上面参数的齿形，不过直齿轮变位：+0.1

xunlu1987 · 发表于 2021-5-8 17:16

13640236732 发表于 2020-3-30 09:56
这才是你上面参数的齿形，不过直齿轮变位：+0.1

你好。麻烦问下这个哪里可以加工呢

hyfjy · 发表于 2021-5-8 22:38

通常面齿轮采用成型加工法，也就是走用内腔模具进行注塑，粉未冶金，等类似方法，工艺流程通常是根据模型做电极，放电生成内模腔模具，设计整体的成型模具后装在成型的机器上做出成品或者齿坯，后者还需要进行烧结才能变成成品。

hyfjy · 发表于 2021-5-8 23:22

13640236732 · 发表于 2021-5-9 11:55

xunlu1987 发表于 2021-5-8 17:16
你好。麻烦问下这个哪里可以加工呢

我这边只打样，大货没那个时间做。我们自己用CNC精雕的。

13640236732 · 发表于 2021-5-9 12:15

中心距的计算方法和齿轮齿条一样的，可以参照齿轮齿条的中心距计算方法。

马全书 · 发表于 2021-5-11 07:51

看你的要求了，是要优先保平稳性还是准确性，我们百分表批量生产上的是直接滚齿做的
