齿轮设计计算实例：直齿外啮合圆柱齿轮，m模数=4.18，齿数15和62，压力角22.5°，中心距160mm，变位系数对应为0.4374和-0.6561，设计侧隙0.22-0.297mm，按照均分侧隙方式，自己编辑的公式计算出的M值为小齿轮77.032-77.096，大齿轮266.360-266.456，与网上下载的一些小程序计算结果一致，但是与英国齿轮计算软件gear geometry（gear design pro） v1.42计算结果有出入，计算结果为77.027-77.093   266.315-266.423，部门里有经验的领导说后者他们一直在使用，但是我觉得自己计算的没有错，这个问题我已经研究了一个多星期了，求大神指点，不胜感激

zshmail

你用的是多大的量棒？

yongxiangle1969

量棒直径=8mm吗？

齿轮详细计算

是的。抱歉忘了写这个了

yongxiangle1969


齿轮详细计算

感谢各位对该问题的关注：
纠结中研究了两个星期，终于搞明白了，
首先更正下问题描述，量球直径为8mm，gear geometry 中均分侧隙算出来是77.014-77.083，266.335-266.437；

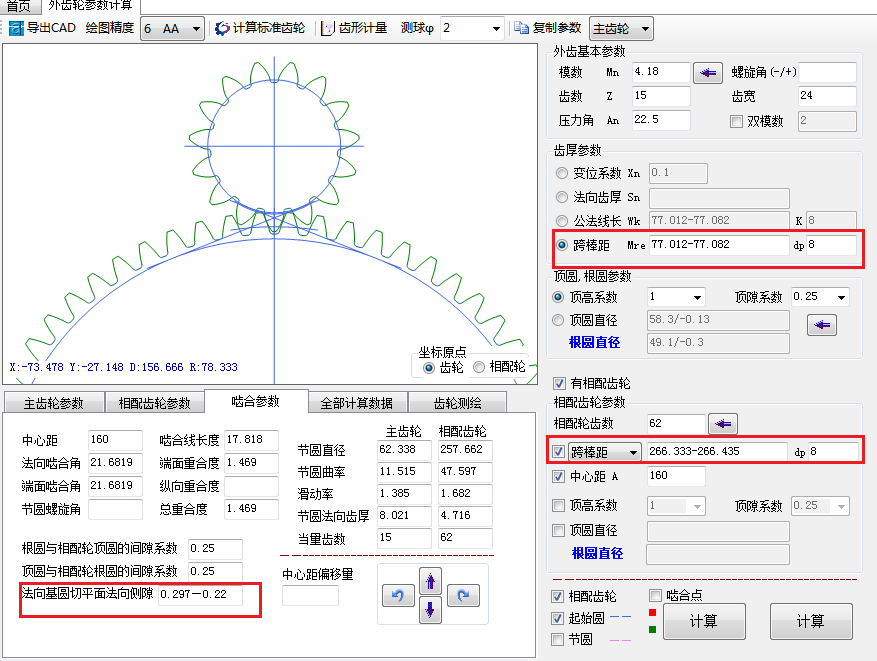

庆幸在论坛中看到丁淳老师<渐开线齿轮的侧隙公式>一文，按照其中的公式计算结果为77.012-77.082，266.333-266.435，误差在0.002以内， 基本上认为是一致的；两个星期的疑惑终于解开了；这两周看了很多书和资料，很多书籍包括新版的机械设计手册中关于侧隙这块的公式都是存在一些问题的，齿轮知识很多，新人还需努力啊

建议看下本论坛mrmrv版主的帖子,完全解释了我的迷惑，受益匪浅
《关于侧隙极限值的计算方法讨论》
https://www.gearbbs.com/forum.php?mod=viewthread&tid=166568
(出处: 中国齿轮论坛 www.gearbbs.com )

Sun100

你们好精密哦，，，，这么点我们感觉都可以忽略了

舒国朋

圆周侧隙和法向侧隙的区别吧

QuickLong

齿轮详细计算

QuickLong 发表于 2020-2-23 16:14

结果一致啊，软件不错！
