图纸中αn mod是指什么压力角？

417764133 · 发表于 2019-12-30 15:40

您需要登录才可以下载或查看，没有账号？注册

x

这个齿轮是有螺旋角修形的，分度圆直径是71.3。请问通常αn mod是指原分度圆直径71.3处压力角，还是修形后齿轮分度圆压力角？

yongxiangle1969 · 发表于 2019-12-31 09:12

您最好提供完整的齿轮副参数，才好供大家分析判断

JinairFruit · 发表于 2019-12-31 14:07

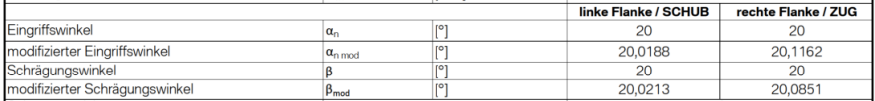

百度翻译一下modifizierter 是改进的意思。所以，αn mod应该是修形后的压力角吧。而且这个表明显第一、三行是原参数，第二、四行是修改后的参数吧。这个表是KISSSOFT导出的吗？

417764133 · 发表于 2020-1-2 08:52

yongxiangle1969 发表于 2019-12-31 09:12
您最好提供完整的齿轮副参数，才好供大家分析判断

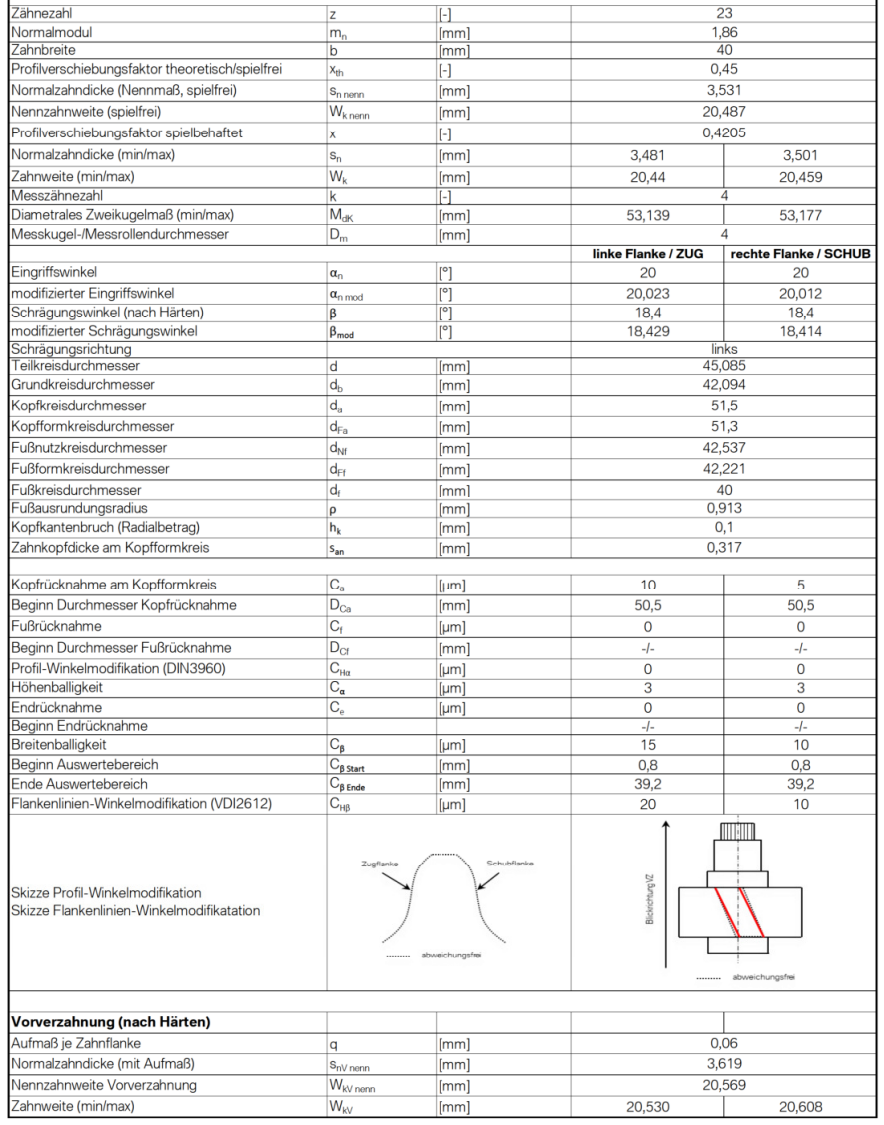

完整参数如图。

417764133 · 发表于 2020-1-2 08:56

JinairFruit 发表于 2019-12-31 14:07
百度翻译一下modifizierter 是改进的意思。所以，αn mod应该是修形后的压力角吧。而且这个表明显第一、三 ...

你说的是对的，一个是修形前一个是修形后的参数。这个是图纸上截取的数据。完整图纸在上面。αn mod和βmod这个值有什么用，是加工的时候要用到么？

yubb · 发表于 2020-1-2 09:28

你这是德语啊，修改后的法向压力角
