求助！齿轮倒棱问题

thzs · 发表于 2011-2-14 18:20

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

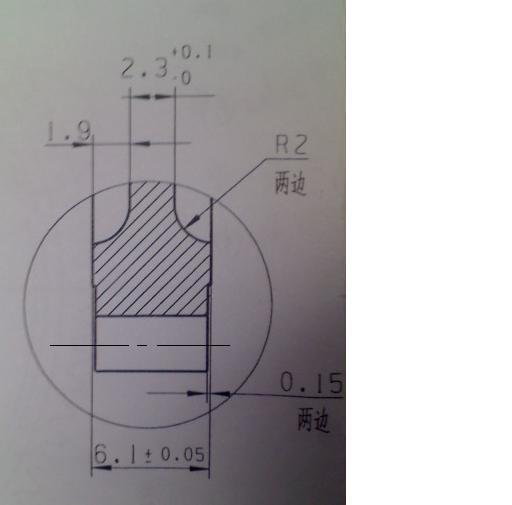

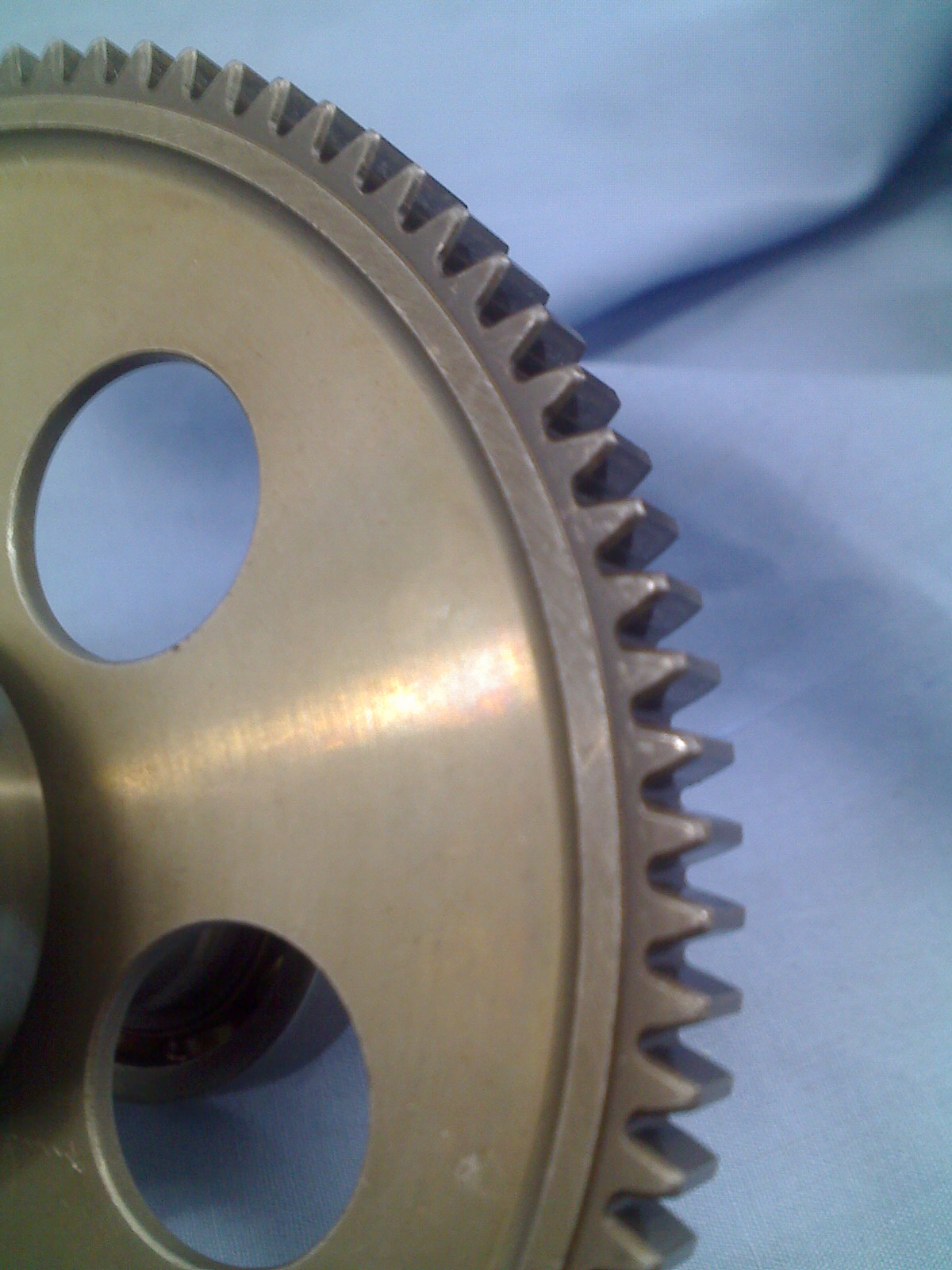

贴图中的齿轮为样件齿轮，化验材料是渗碳钢，模数1.27mm，齿数87，压力角20°，工作转速20000rpm，传递功率不大，根据测绘结果精度应该是AGMA 12级。样件齿轮沿齿廓倒棱非常均匀。我们在做的时候遇到两个难题：（1）倒棱很难做，最后车间交付的产品只在齿顶两边倒了斜面。（2）齿轮最薄的地方才2.3mm厚，渗碳变形太大，最后将材料改成渗氮钢38CrMoAlA，齿面渗氮。
我想问的是这两个问题在国内好解决吗？

thzs · 发表于 2011-2-14 18:22

手机拍的，不太清晰，呵呵！

hyfjy · 发表于 2011-2-14 19:48

用专用机床进行磨棱得到的齿轮，国外对于避免边缘接触是相当重视的，故对于每一道工序都是精益求精的，国内可能是有这种专用机床的，（当然要增加一些成本了）故要做好机械工业的产品，应当用认真的态度对待图纸上的每项要求。

变速齿轮 · 发表于 2011-7-11 14:43

采用挤棱工艺

douliwei · 发表于 2011-7-11 15:47

我知道的就是渗氮可以使齿面达到要求的硬度，但是渗氮使齿面脆化了，而且渗氮厚度不会太厚！好像最后的只有0.4！
渗碳呢！变形了，就需要磨齿了！但是模数那么小，我不知道磨齿会带来什么后果！你没试试碳氮共渗吗？

hyfjy · 发表于 2011-7-11 21:13

倒棱应用较高精度的数控专用倒棱机，就会倒出各处一样的边来，相当美观，你们用的车个斜边，是胡人的，没有任何用途，另外淬火时用专门的压力机一件一件地淬火，相当于造一台专用的淬火压床。是可以做到平整，提高热后精度的，随便改个材料，避开难点，不是解决问题的最好途径。
这些问题，国内不是解决不了，而是由于成本较低，无法在低成本下做出较高要求的产品。所以如果是国外来样定货，得认真分析技术含量和成本价，在接活前就得有能不能做的结论，接下了，就得按要求做，不能胡弄，胡弄别人实际上是在胡弄自己。

zhanggz5 · 发表于 2011-7-11 21:22

分析的很好，很赞同

jinglong7609 · 发表于 2011-7-12 08:30

本帖最后由 jinglong7609 于 2011-7-12 08:33 编辑

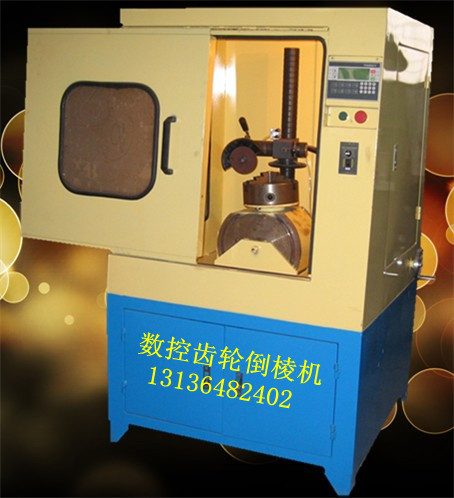

数控倒棱机

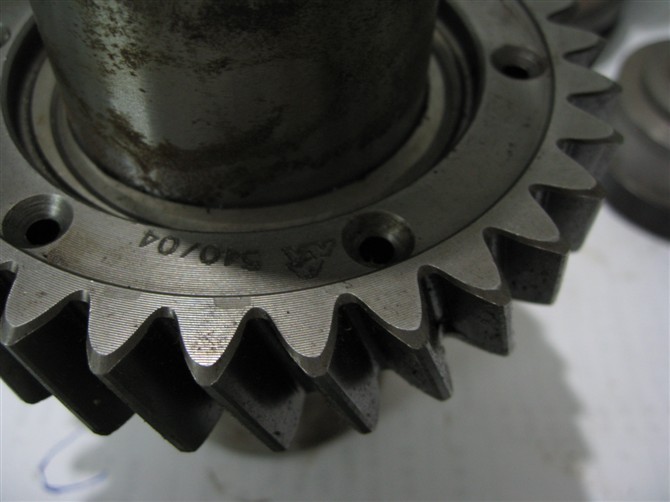

倒棱效果图

用我们的数控齿轮倒棱机可以轻松解决楼主的倒棱问题，祥情见下面网址——温岭精隆机械厂
电话：13136482402
QQ：449079971
http://www.cngear.cn/index.php?homepage=jinglong7609

hesheya · 发表于 2011-7-12 10:12

个人以为现在的倒棱是可以做的，主要是前道工序没控制好，导致后面大小不一等情况

空空的风 · 发表于 2011-7-12 21:56

我们也遇到了同样的问题，正准备在上海采购专用刀具，在剃齿机上不进刀采用仿形的方法加工倒棱的角度。
