创新式蜗轮蜗杆计算

刀疤五 · 发表于 2019-12-12 12:19

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由刀疤五于 2019-12-12 15:18 编辑

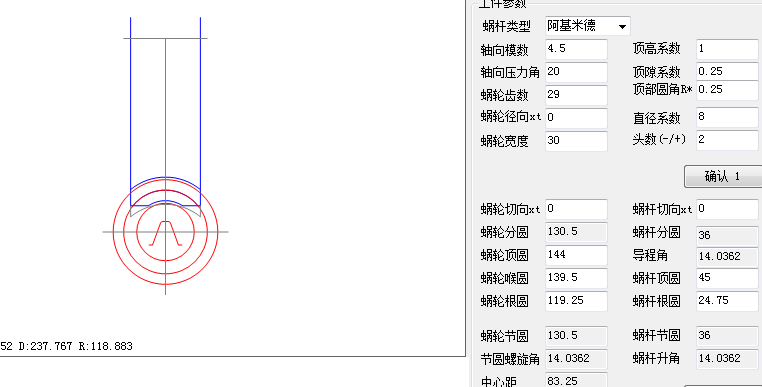

新开发一个蜗轮蜗杆计算模块。初步界面完成。主要是想解决以下问题：

1.蜗轮滚刀增径多少合适，增径的依据？
2.蜗杆2个头，滚刀是否可以做一个头？
3.蜗轮蜗杆跨球距，跨棒距的计算？
4.滚蜗轮时，刀架角偏差，中心距变化对蜗轮齿形齿向的影响如何？

hzy · 发表于 2019-12-12 16:40

本帖最后由 hzy 于 2019-12-12 18:12 编辑

刀疤五版主不断推出新作，让论坛朋友们不断受益，令我佩服。 我是没有精力开发软件了, 获悉我的理论能为刀疤五版主提供了一些方便, 感到非常欣慰。 期待刀疤五版主新作早日问世! 也期待坛友，趁我健在关注我的书和新帖

changqingshu · 发表于 2019-12-13 13:43

巅峰之作，由行业前辈领路，我们有啥理由不努力！

JINLIANG · 发表于 2019-12-14 16:48

增径比较难，也没标准，蜗轮材软硬不同，增径应该不同，增径后蜗轮的量球值计算更复杂。

djlcp2000 · 发表于 2019-12-14 17:40

  蜗轮滚刀增径变头数  变模数，我一般在征得使用厂家同意的情况下，尽量使蜗轮滚刀生产变得容易些。
比如蜗轮滚刀头数多，外径小，螺旋角大，滚刀的刃沟径向行不能保证是直线，由于砂轮不能足够小，
槽底干涉很大，形成曲面，砂轮只能修整曲面面，难加工。
  蜗轮滚刀滚齿蜗轮后，捏合面有问题。
  一直在考虑，滚刀的齿形角如何修整。
  期待版主早日完善。。。。。
谢谢

刀疤五 · 发表于 2019-12-15 19:26

本帖最后由刀疤五于 2019-12-15 23:56 编辑

djlcp2000 发表于 2019-12-14 17:40
蜗轮滚刀增径变头数变模数，我一般在征得使用厂家同意的情况下，尽量使蜗轮滚刀生产变得容易些。
比 ...

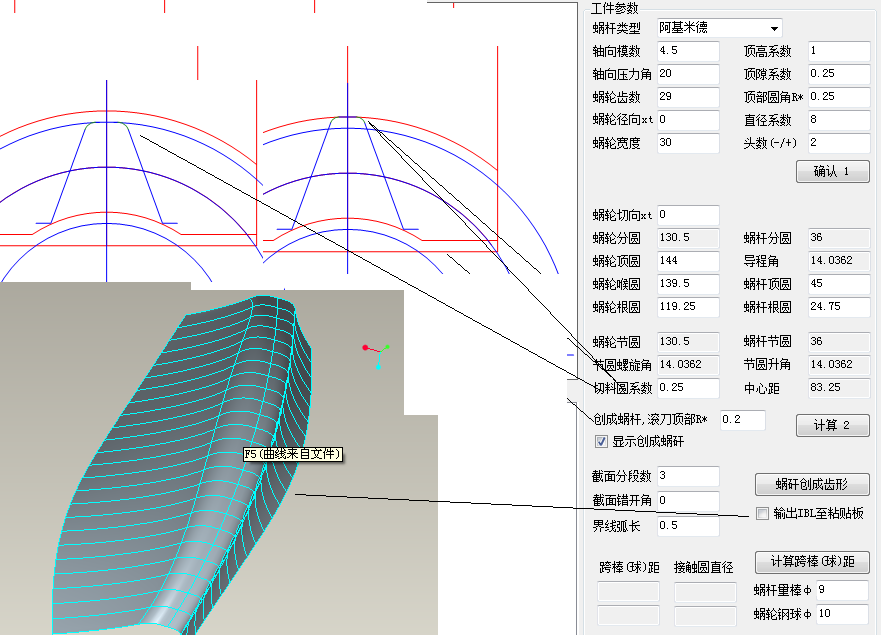

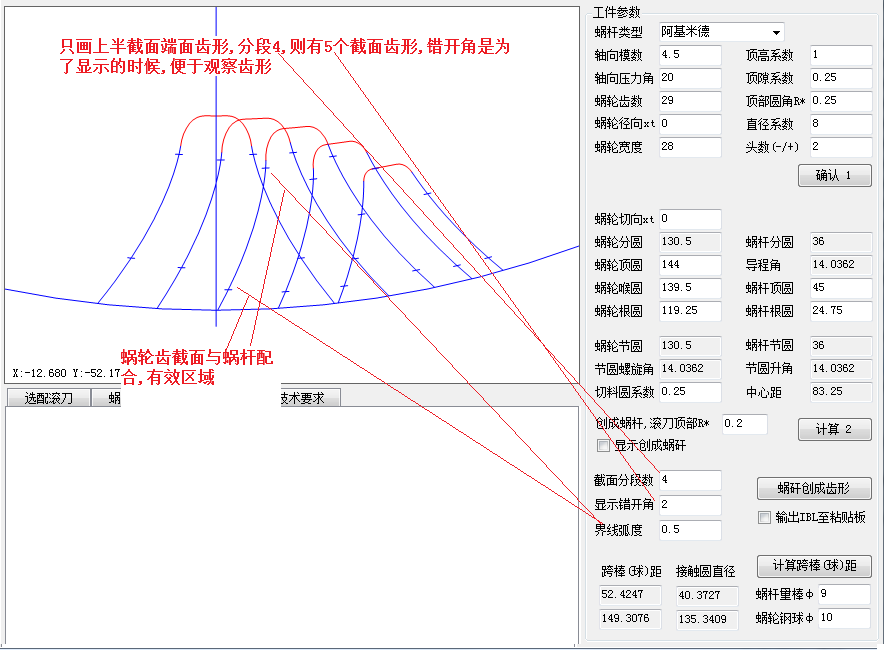

齿形角如何调整?想法是先人为调齿形角,或者说加入刀具的齿形修正,然后计算滚后的齿面,观察它与标准蜗杆对应的齿面的差别.目前完成的内容:

刀疤五 · 发表于 2019-12-16 09:54

本帖最后由刀疤五于 2019-12-16 15:59 编辑

PROE的曲线文件IBL,及另存的曲线文件STP格式,见附件.

JINLIANG · 发表于 2019-12-16 11:13

我现在尼龙蜗轮用减小2度有刀具（蜗杆升角20度，刀18度）

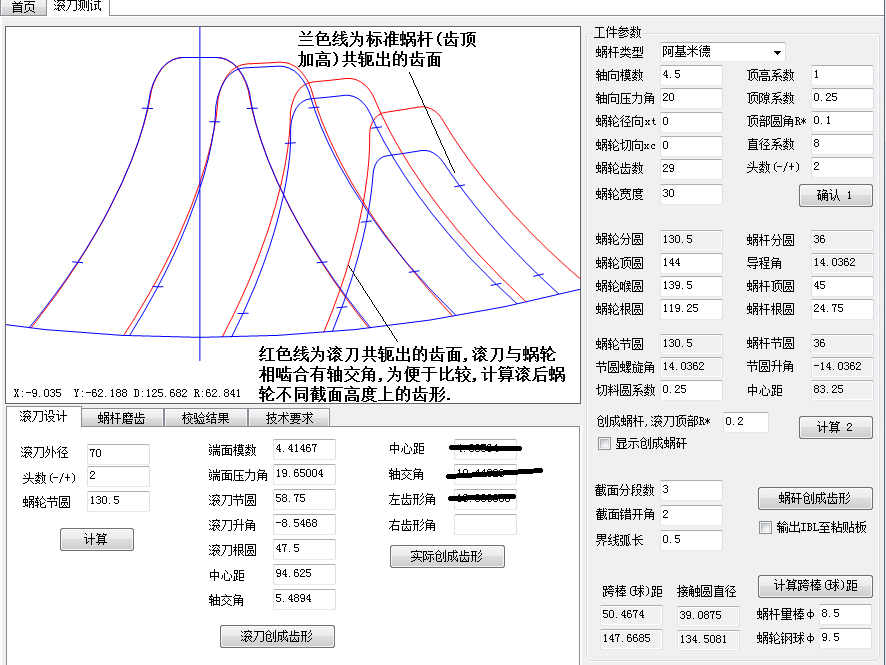

刀疤五 · 发表于 2019-12-18 10:21

JINLIANG · 发表于 2019-12-18 11:20

JINLIANG 发表于 2019-12-16 11:13
我现在尼龙蜗轮用减小2度有刀具（蜗杆升角20度，刀18度）

ZI形式的，两头
