问一下锥角都是45度的齿轮，齿数比可以是1：2吗？求解

444507836 · 发表于 2011-2-14 13:07

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

问一下锥角都是45度的齿轮，齿数比可以是1：2吗？求解

submariner · 发表于 2011-2-14 14:06

如果是锥齿轮的话，应该不行吧？为什么要限制分锥角呢？

hyfjy · 发表于 2011-2-14 19:53

锥齿轮节锥角的正切值与齿数有固定的关系，故要做节锥角都是45度的而传动比为1：2的就好比要求两个节圆一样大，而要求传动比为1：2的圆柱齿轮副是一样的，不可行。

梦想翅膀 · 发表于 2011-2-18 23:16

nonono不行的

gaoyane · 发表于 2011-3-6 10:45

回复 hyfjy 的帖子

请教老师，传动比是一比一的话，节圆锥角是不是可以是任意的？比如从20°到160°……那么它们的节圆半径是不是都应该是相等的呢？

hyfjy · 发表于 2011-3-6 15:44

回复 gaoyane 的帖子

当轴交角为180度时，齿数完全相同的二个锥齿轮，一个为外锥齿轮，一个为内锥齿轮，这时是可以啮合的，从这个意义上说，节锥角可以是任意的，作图时只要作一个你选定的轴交角（轴交角为你要的节锥角的二倍就行，但要小于90度，如果是大于90度的内锥齿轮的话，轴交角要等于180度减这个角度后再乘以2），计算齿数完全相同的一对锥齿轮副，用一样的参数计算出外啮齿轮的节锥角，作一个外锥齿轮，再用布尔运算的相减重做个被外锥齿轮减掉后的内锥齿轮，就能配合了，轴交角可以认为是180度。这二个锥齿轮的节锥角相加为180度。

gaoyane · 发表于 2011-3-6 20:57

回复 hyfjy 的帖子

非常感谢老师的细心回答……
解决了我这个初学者的疑惑……

hyfjy · 发表于 2011-3-8 21:05

本帖最后由 hyfjy 于 2011-3-8 21:09 编辑

有空做了几个不同分度圆锥角的传动比为1：1的直齿锥齿轮，齿数均为23.

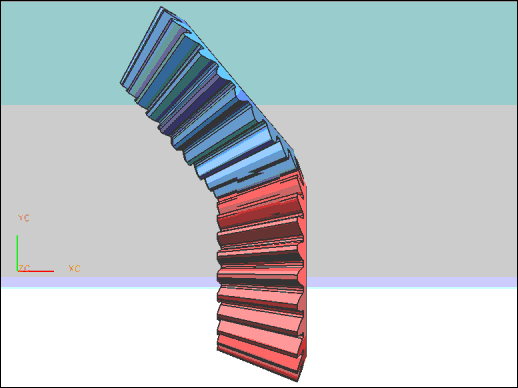

第一组，轴交角为40度，每个锥齿轮的分度圆锥角为20度，啮合图如下：

第二组，轴交角为80度，每个锥齿轮的分度圆锥角为40度，啮合图如下：

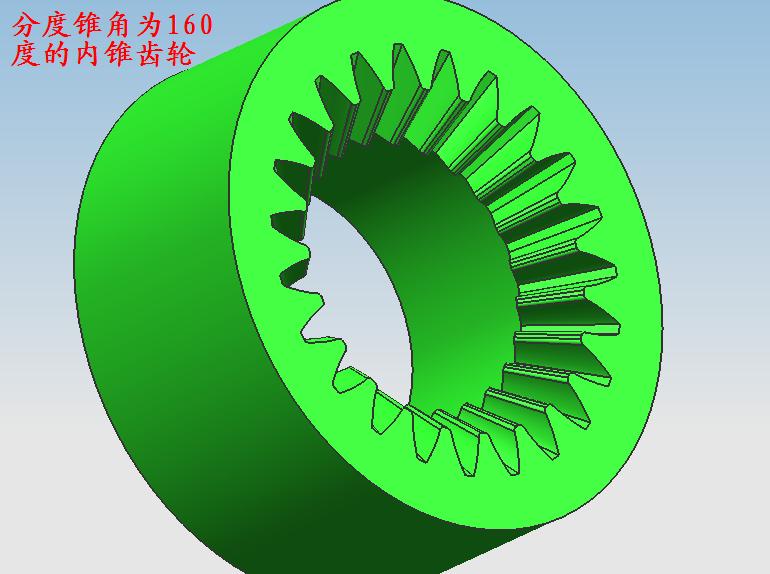

第三组，一个分锥角为160度的内锥齿轮：

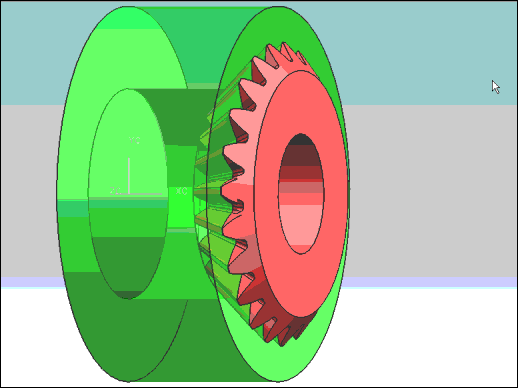

这个分锥角为160度，齿数为23的内锥齿轮与另一个分锥角为40度，齿数也为23齿的锥齿轮副的啮合：

从以上图可以看出，对任意分度圆锥角的相同齿数的锥齿轮都可以啮合的。
从理论计算中可以得出结论，它们的分度圆应该是相等的。

bjfzwirecut · 发表于 2011-3-8 22:11

费老师说的很详尽了！
