关于齿轮检检测项目fHα数值和实际齿轮压力角的换算

zml0929 · 发表于 2019-11-22 10:22

您需要登录才可以下载或查看，没有账号？注册

x

如题，产品检测后发现fHα偏正向或者负向0.01，比如压力角20度，怎么计算实际压力角数值？其余模数和评价点直径的数据都有

zml0929 · 发表于 2019-11-22 12:28

就是压力角偏差和实际压力角角度之间的换算

zml0929 · 发表于 2019-11-23 17:28

47人查看，没有人回复？该问题太简单啦？

梦飞飞141414 · 发表于 2019-11-27 09:07

1.首先，齿轮仪设置一下，可以直接显示偏差的角度。附图所示。
2.另外，数偏差的格子，乘以比例尺，除以评价范围，再反三角actan验证一下。之前测同步器锥角是用这个办法计算。

补充内容 (2019-12-19 09:29):
搞技术的都这么不友好么？

zl3264507 · 发表于 2019-11-29 13:26

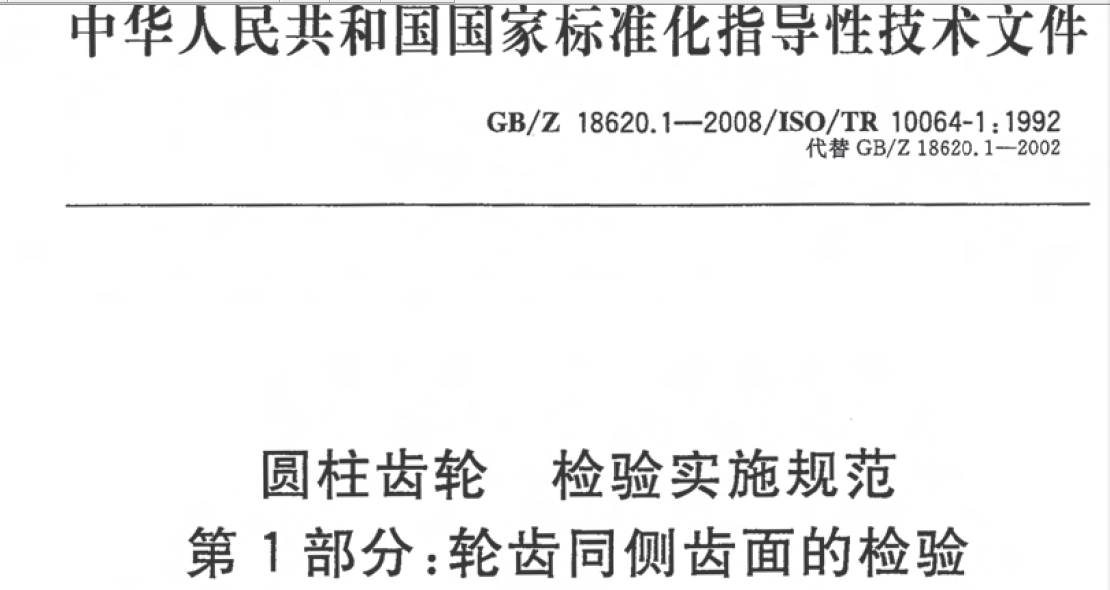

标准有见附图实际可以在齿轮检测中心上调整压力角，如齿轮齿形为非修行齿，通过调整压力角，检测出来FHa接近0，即为实际齿轮压力角

xiaoshengliang · 发表于 2019-12-6 14:45

同求，有没有大师解答，

mrmrw · 发表于 2019-12-18 15:59

xiaoshengliang 发表于 2019-12-6 14:45
同求，有没有大师解答，

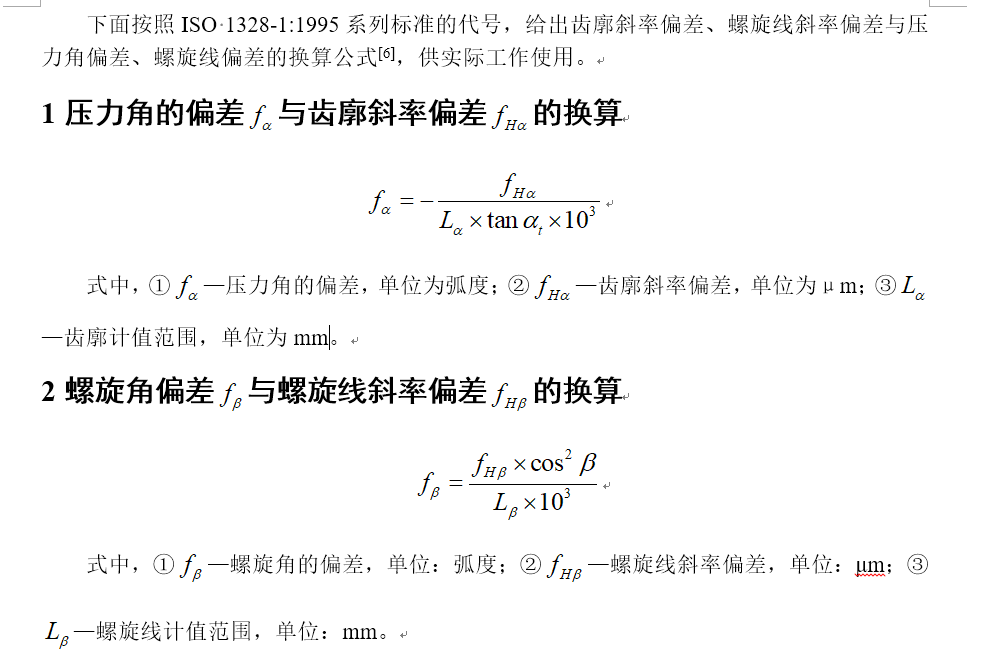

其实这个在ISO标准中都有明确的计算公式，我贴出来给你吧！

梦飞飞141414 · 发表于 2019-12-19 09:27

梦飞飞141414 发表于 2019-11-27 09:07
1.首先，齿轮仪设置一下，可以直接显示偏差的角度。附图所示。
2.另外，数偏差的格子，乘以比例尺，除以评 ...

感谢贴出的标准公式。我确实没有看过标准。再请好好看一下我的描述，再与您发的标准公式对一下，看是否一致。

mrmrw · 发表于 2019-12-20 08:25

梦飞飞141414 发表于 2019-12-19 09:27
感谢贴出的标准公式。我确实没有看过标准。再请好好看一下我的描述，再与您发的标准公式对一下，看是否一 ...

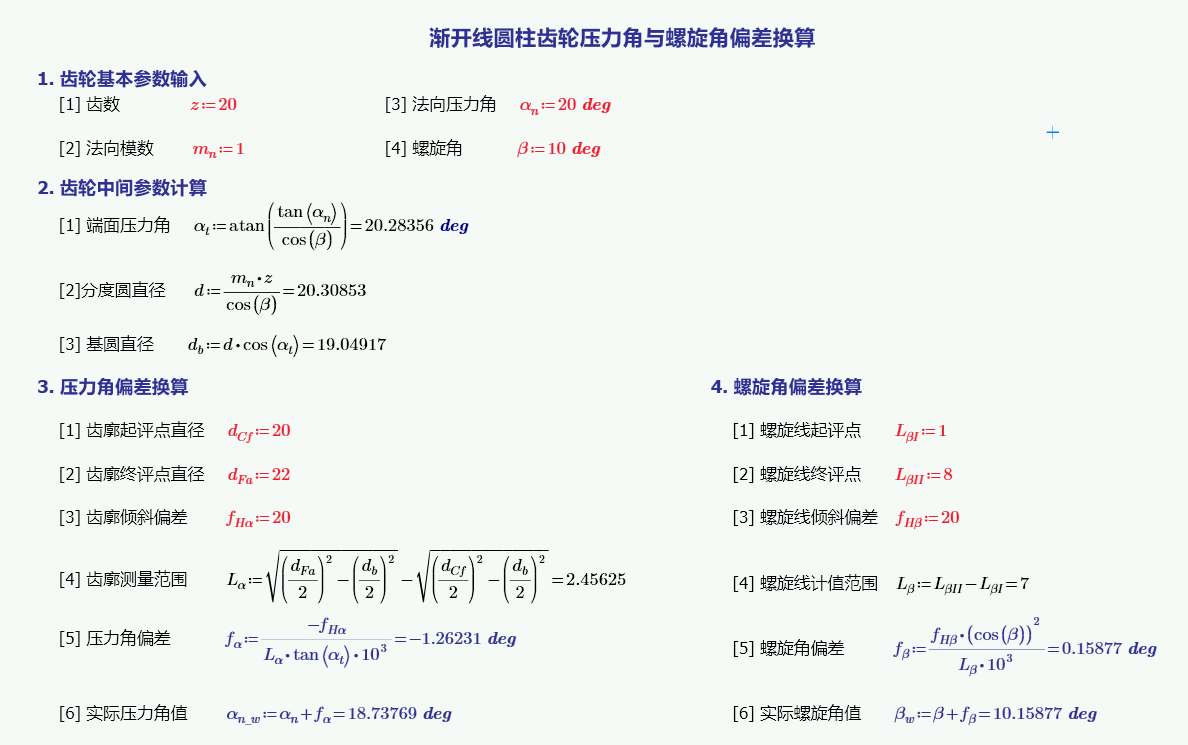

我给出的公式就是解答你的问题的！具体的计算方法如下：
