自主开发 齿轮小程序 （仅展示界面，小程序暂不发出）

cwhcn1

    学习研究的同时，尽可能地将齿轮技术开发为计算机程序，使工作变得简单而快乐。目前已经设计开发了六个，包含：
        1、《交错轴斜齿轮传动渐开线计算》，2006年开发，设计计算平行轴或交错轴齿轮传动的啮合参数。齿轮设计分析，宏观参数、啮合参数、传动性能、任意啮合点对应关系、啮合区界限点、齿厚与侧隙等；
        2、《变齿数设计》，2016年开发，齿轮参数的转换设计；
        3、《变压力角计算》，2016年开发，齿轮参数的转换设计；
        4、《齿轮滚刀参数设计》，2017年开发，刀具参数设计，刀具齿廓设计，齿轮造形分析；
        5、《齿轮传动载荷谱》，2017年开发，计算、分析、处理工况与载荷谱；
        6、《齿轮传动效率计算》，2019年开发，考虑节点在啮合线上的位置，计算分析平行轴渐开线齿轮传动的效率。

    学习研究齿轮技术，需要投入很多的时间和精力，需要思考、需要用心。我很享受这个过程，每当取得一定成果的时候，心情是十分愉悦、十分快乐的。


附：小程序界面

zml0929

?东西呢？？

cwhcn1

FES123

看不到小程序界面。

fawcgzmg

发上来吧，发个界面有什么用

admin

为何不用老账号：cwhcn (UID: 561)  （注册时间2007-5-19）
可通过邮箱或者是手机号找回密码。

刀疤五

显示的数据很多,但很多没有什么用处.

cwhcn1

admin 发表于 2019-11-19 22:24
为何不用老账号：cwhcn (UID: 561)  （注册时间2007-5-19）
可通过邮箱或者是手机号找回密码。

用手机和邮箱尝试过好几次了，老账号一直处于冻结状态，只好重新注册了一个账号

cwhcn1

小程序特点

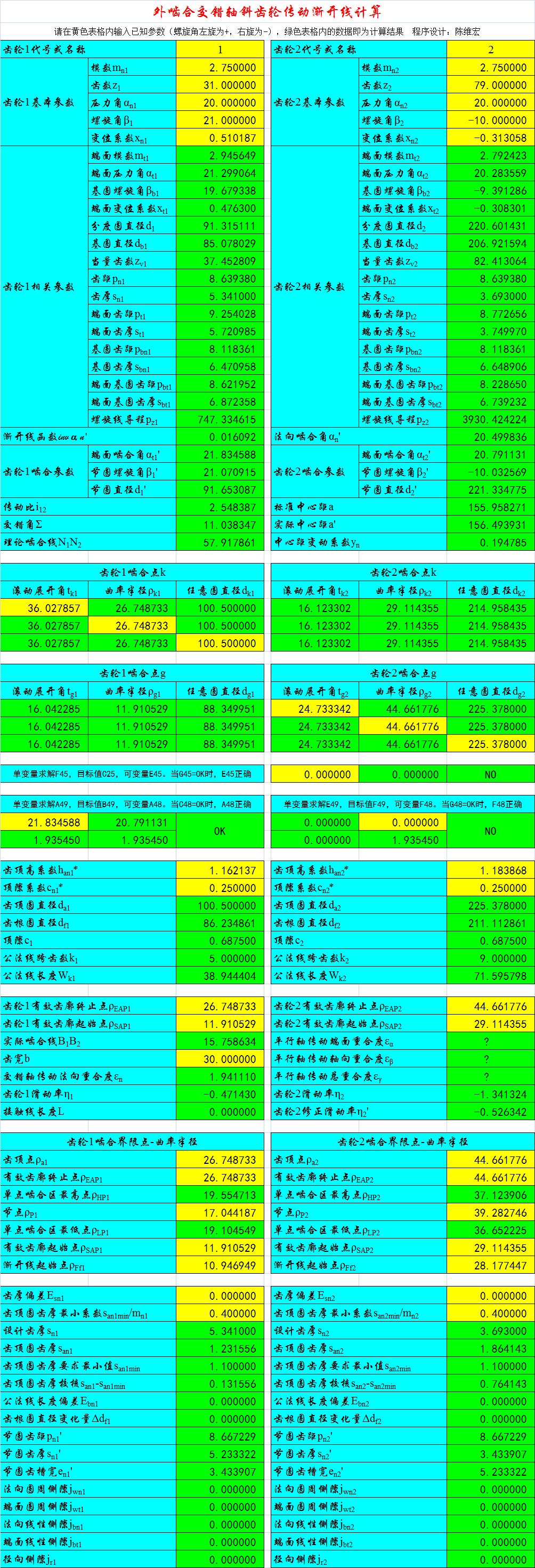

一、交错轴斜齿轮传动渐开线计算
1、名义上是一个程序，实际上是六个，具体包括：
——外啮合交错轴斜齿轮传动渐开线计算，针对交错轴啮合角的求解，区分三种算法：当量法、等比法、迭代法，共三个程序；
——内啮合交错轴斜齿轮传动渐开线计算，针对交错轴啮合角的求解，区分三种算法：当量法、等比法、迭代法，共三个程序。
2、可以用于平行轴、交错轴传动，平行轴传动是交错轴传动的一种特殊形式。
3、可以用于外啮合，也可以用于内啮合。
4、可以用于直齿轮，也可以用于斜齿轮。
5、可以直接输入已知参数，也可以单变量求解输入参数；可以正向设计计算，也可以逆向单变量求解。
6、可以用于齿轮参数设计，也可以用于刀具参数设计；比如，剃齿刀。
7、可以计算啮合参数，啮合角、啮合线，重合度、滑动率，任意啮合点的对应关系，啮合区界限点，齿厚与侧隙，根切、顶切、过渡曲线干涉校核等。

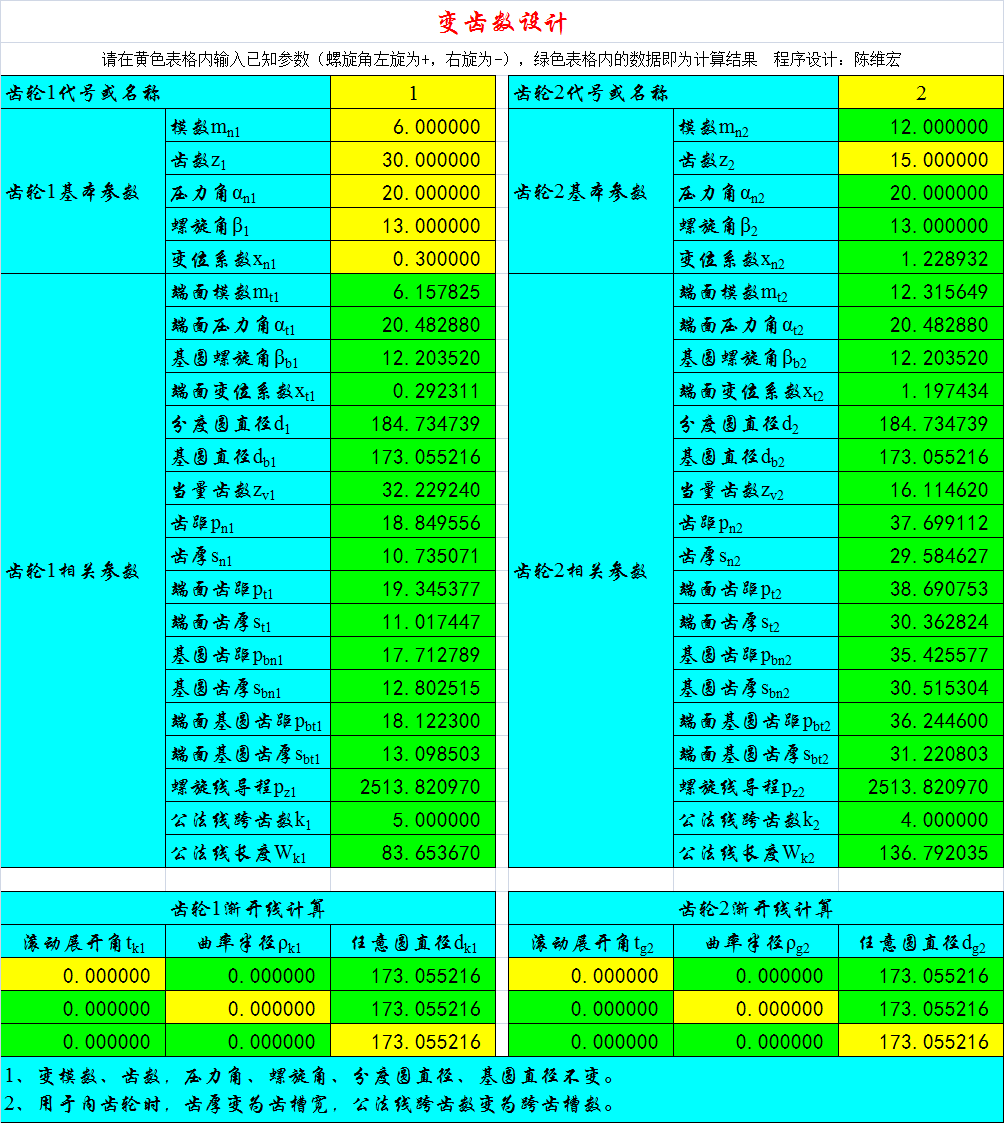

二、变齿数设计



1、变模数、齿数，压力角、螺旋角、分度圆直径、基圆直径不变；相应的参数发生变化，如变位系数、齿距、齿厚等。
2、常用于缺齿设计，比如，在原有齿数的基础上，去掉一半齿槽，齿数变为一半；或者，用于跳跃式越齿加工，比如，在原有齿数的基础上，一半齿和另一半齿的加工要求不同。

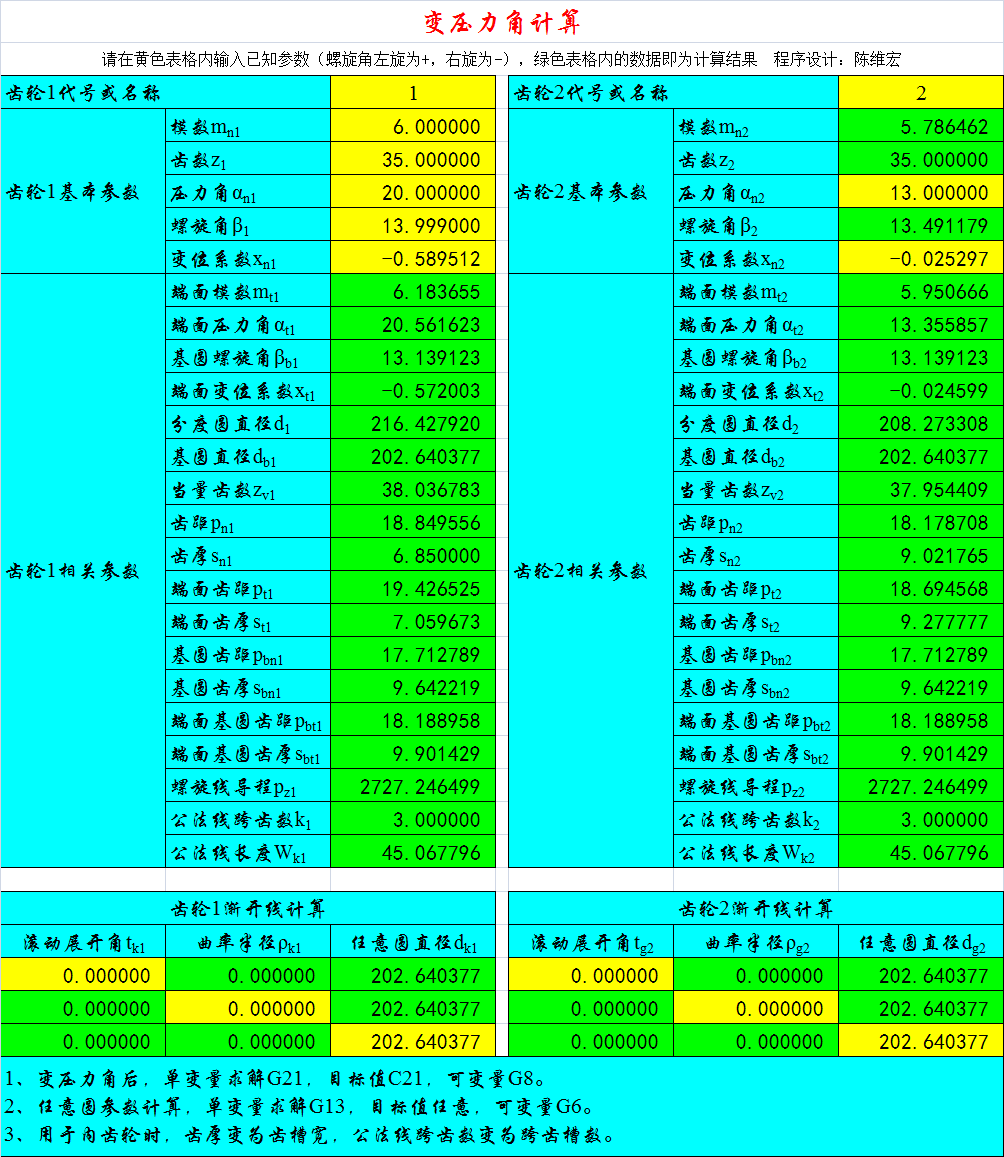

三、变压力角计算

1、齿轮的基本参数，一般是指分度圆上的参数；分度圆是一个虚拟的圆；可以选择任意一个圆作为分度圆。
2、变压力角计算就是转换设计一个分度圆，使齿轮参数表现为新的分度圆上的参数。
3、无论参数怎么转换设计，齿数、基圆直径、基圆螺旋角不会变化，基圆上的齿距、齿厚不会变化，螺旋线导程不会变化。

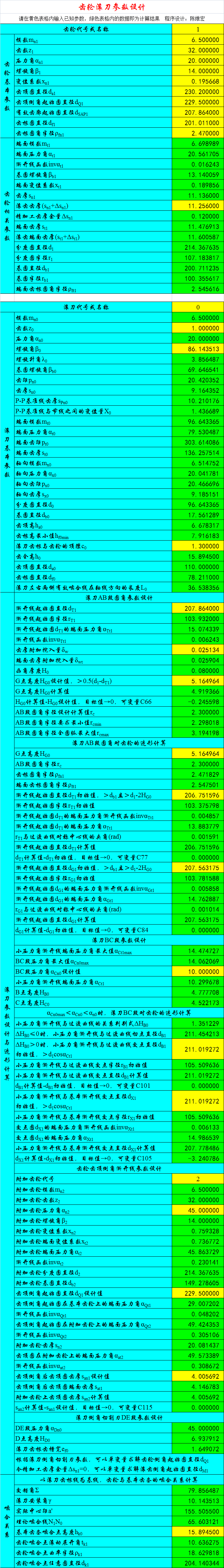

四、齿轮滚刀参数设计




1、复杂的公式，多重的渐开线函数与反函数，众多的超越方程，一步一步求解。
2、适用于普通滚刀、剃前滚刀、磨前滚刀、磨齿砂轮的参数设计，以及齿轮的造形分析。

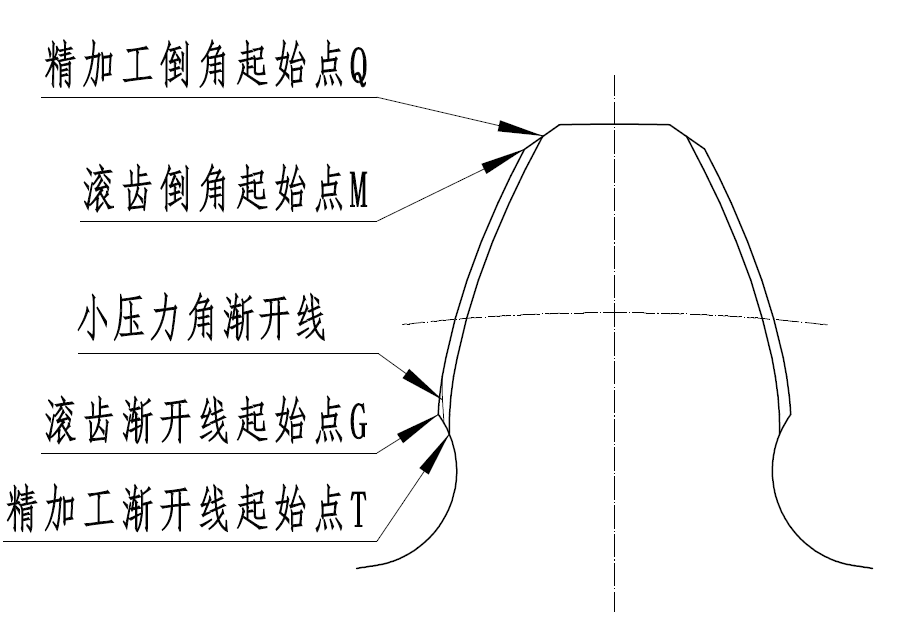

3、齿轮齿根的精细化设计，渐开线起始圆、齿根圆角等。
4、齿顶倒角附加渐开线设计。
5、齿轮的根切、过渡曲线干涉校核。
6、可以正向设计计算，也可以逆向单变量求解。

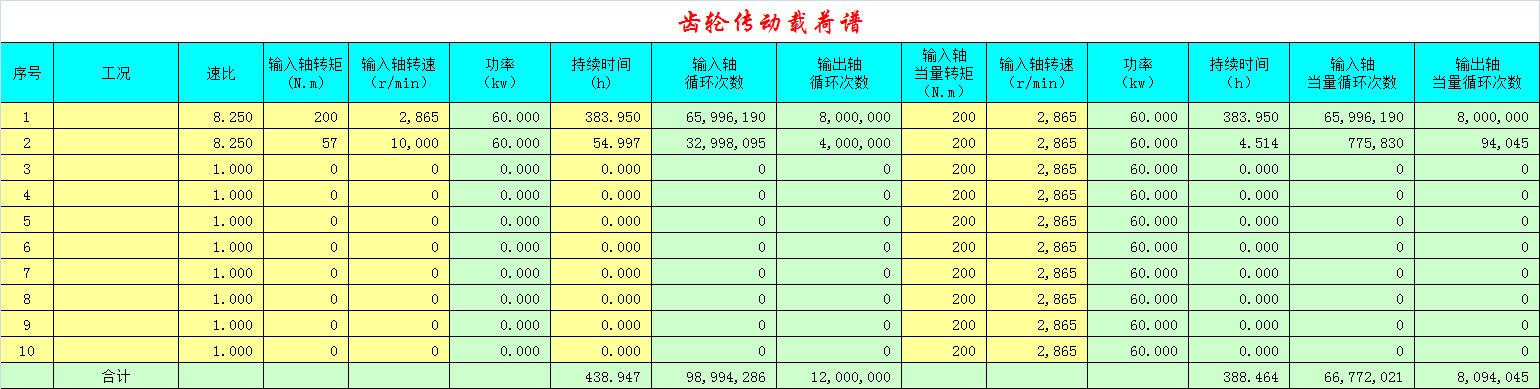

五、齿轮传动载荷谱


1、计算分析齿轮传动的转矩、转速、功率、速比、持续时间、循环次数等。
2、当量分析工况与载荷谱。

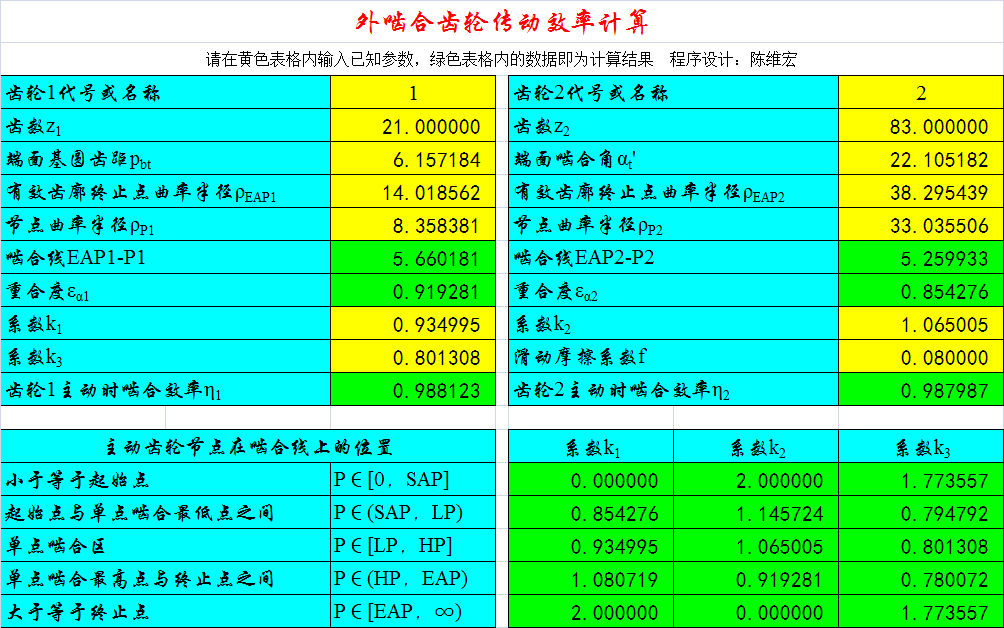

六、齿轮传动效率计算


1、适用于平行轴齿轮传动；部分参数需要借助《交错轴斜齿轮传动渐开线计算》程序的计算，比如，端面基圆齿距、啮合角、有效齿廓终止点或起始点曲率半径、节点曲率半径等。
2、考虑节点在啮合线上的位置，计算分析齿轮传动效率。
3、正驱动和反驱动的传动效率都可以计算。

刀疤五

cwhcn1 发表于 2019-11-20 09:25
小程序特点

一、交错轴斜齿轮传动渐开线计算

"内啮合交错轴斜齿轮传动渐开线计算"
常规公式计算是不行的,一个是螺旋面,另一个则不再是螺旋面了.
