滚刀参数设计与造形分析（仅展示界面）

cwhcn1

cwhcn1

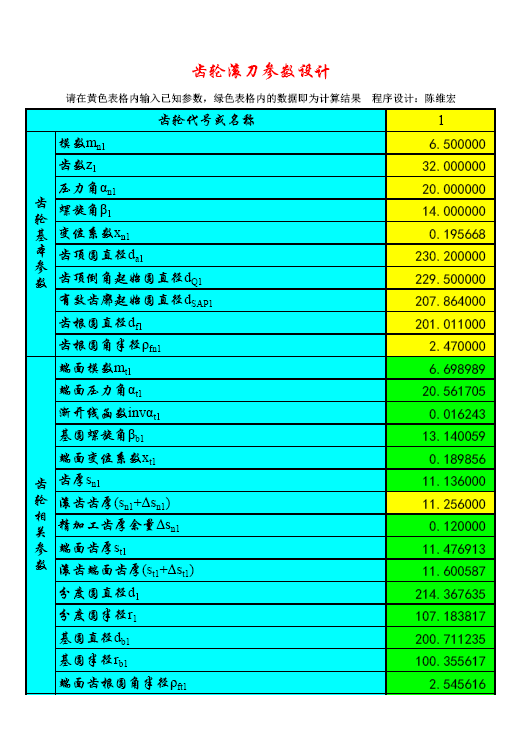

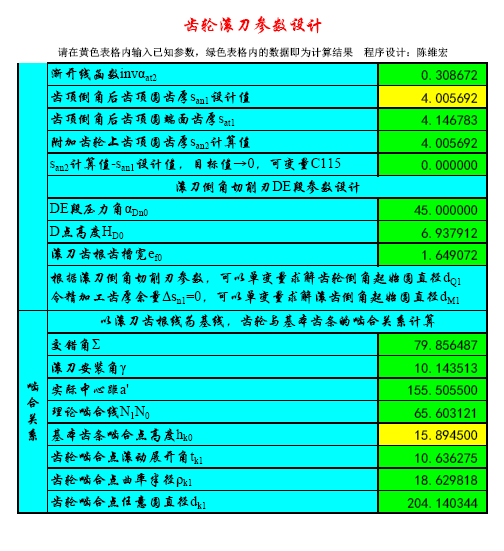

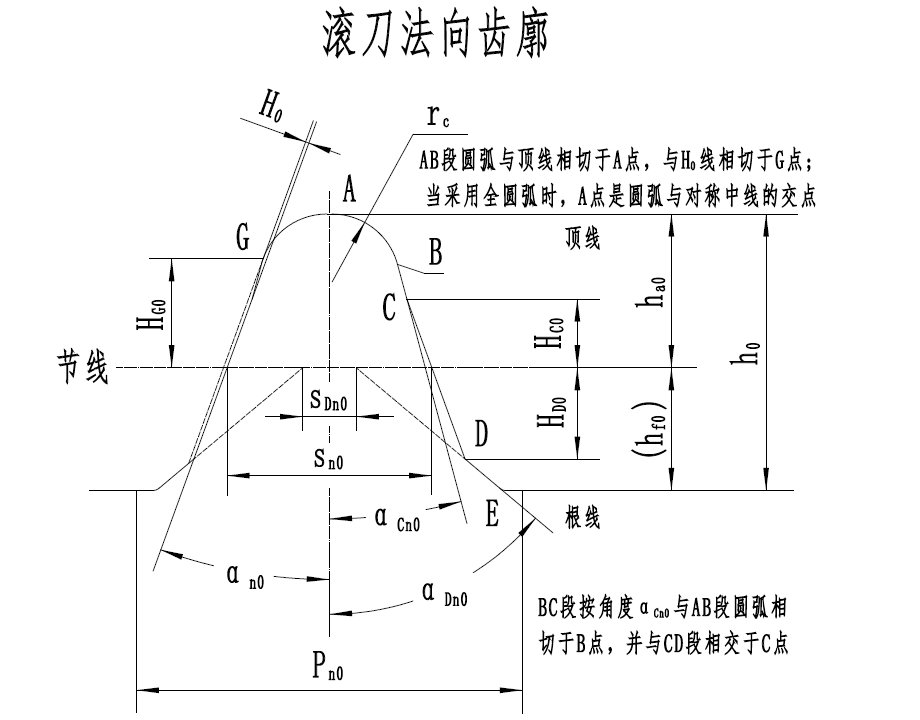

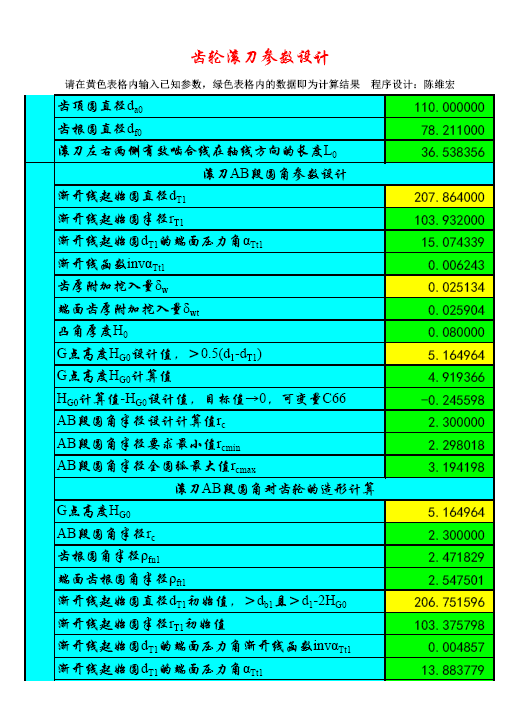

各位齿轮技术爱好者，这是我用电子表格编制的齿轮滚刀参数设计与造形分析小程序，只是界面，具体小程序暂不发出，欢迎交流

changqingshu

又一高手。

刀疤五

标题是造形分析,以为是带修形的滚刀计算.
从界面上看,中间变量太多,读起来费劲.

cwhcn1

小程序特点：
1、复杂的公式，多重的渐开线函数与反函数，众多的超越方程，一步一步求解。
2、适用于普通滚刀、剃前滚刀、磨前滚刀、磨齿砂轮的参数设计，以及齿轮的造形分析。

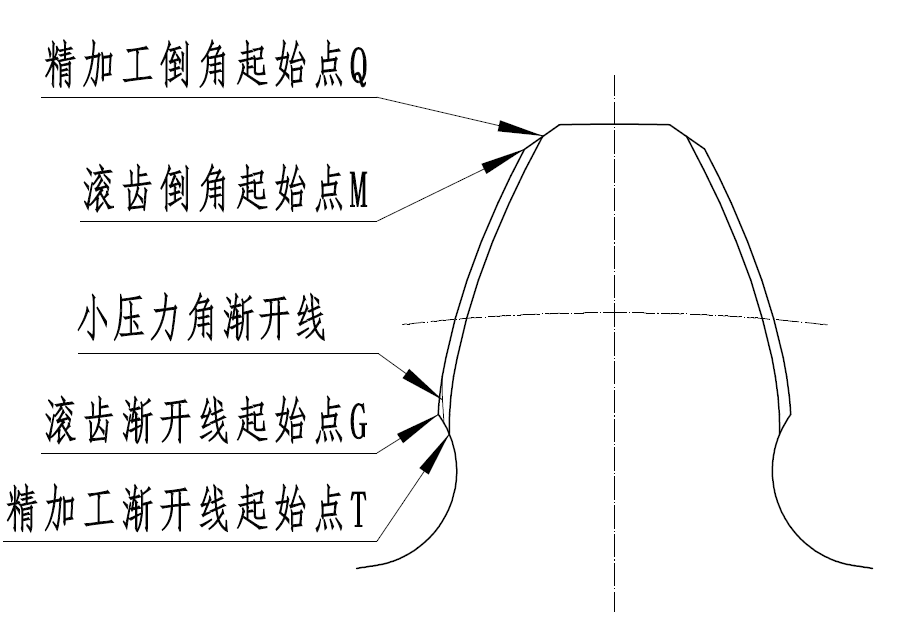

3、齿轮齿根的精细化设计，渐开线起始圆、齿根圆角等。

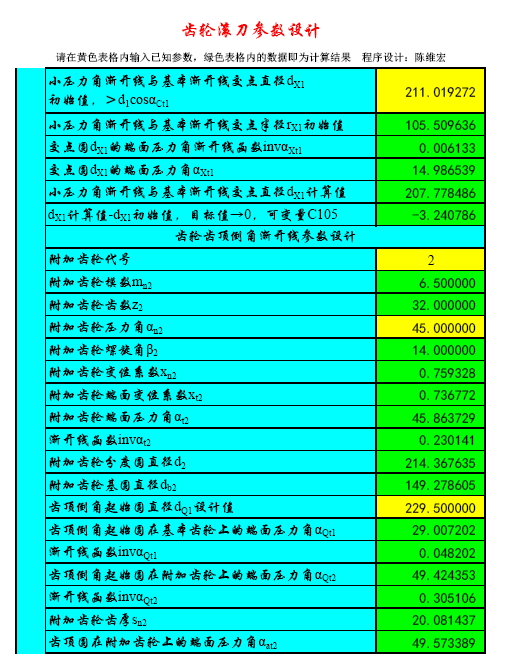

4、齿顶修缘或倒角附加渐开线设计。
5、齿轮的根切、过渡曲线干涉校核。
6、可以正向设计计算，也可以逆向单变量求解。

刀疤五

cwhcn1 发表于 2019-11-19 08:59
小程序特点：
1、复杂的公式，多重的渐开线函数与反函数，众多的超越方程，一步一步求解。
2、适用于普通 ...

用Excel写出的程序,能完成这么多的功能,本人是佩服的五体投地.

cwhcn1

刀疤五 发表于 2019-11-19 10:57
用Excel写出的程序,能完成这么多的功能,本人是佩服的五体投地.

版主很幽默的啊
因为没有学过VB等编程技术，只会EXCEL，所以……

luomo226

一个参数一个参数对下来，我容易么，不过看到计算结果有错误我就安心了……

补充内容 (2019-12-31 10:17):
开玩笑，调皮您懂不懂？没在一个年龄段，我就不惹您生气了……

luomo226

刀疤五 发表于 2019-11-19 10:57
用Excel写出的程序,能完成这么多的功能,本人是佩服的五体投地.

凭啥我用表格写你就说low，别人用表格写你就佩服？

mrmrw

luomo226 发表于 2019-12-26 10:38
凭啥我用表格写你就说low，别人用表格写你就佩服？

其实用Excel这种二维表格来搞计算实在是难为Excel了！
个人建议，专业的工作还是用专业的工具好！其实用最简单的数学软件，比如mathCAD,或者Matlab之类的做计算，都是非常容易的，至于说迭代之类的小计算对数学软件而言都是幼稚园级别的。
因此，建议还是用数学软件的好，至少看着舒服，计算功能方面也简单！
