切顶刀 不切顶刀

baiyun207

今天没事，发个贴，计论下，切顶刀好，还是不切顶好。机加工知识。我这搞设计的不是太懂。

Eric王

切顶刀好

henrymao

不切顶，齿轮加工齿槽前齿顶圆先加工到位，齿槽和齿底被一次加工出来。这种工艺齿顶圆和分度圆（齿形）是2到工序加工得到，相对同心度差些。
切顶，齿轮加工时齿底，齿槽，齿顶同时加工到位。这种工艺齿顶圆和分度圆（齿形）是同时加工得到，同心度很好。

而我们齿轮中间的内孔或者轴承位大多需要再精加工的。
如果是不切顶，你定位齿顶，那么分度圆中心和内孔中心同心度会差些。而定位分度圆处工装复杂，效果也不一定好。
如果切顶，因为齿顶和分度圆（齿形）一刀加工得到，定位齿顶加工内孔得到的内孔与分度圆同心度会比较好。

内孔与分度圆同心度主要影响我们齿轮精度里面的Fp和Fr，根据实践验证，采用切顶刀具Fp，Fr可以提升1个精度等级。

再现实加工中，我们齿轮精度等级是以最差测量项的精度等级为准的，而Fr，Fp经常是精度最差的指标。所以对很多厂家来说，采用切顶工艺基本相当于同样加工成本下面得到了更高等级精度的齿轮。

baiyun207

henrymao 发表于 2021-1-29 11:26
不切顶，齿轮加工齿槽前齿顶圆先加工到位，齿槽和齿底被一次加工出来。这种工艺齿顶圆和分度圆（齿形）是2 ...

多谢了！真是高手，大大的赞！

zengxiaodong

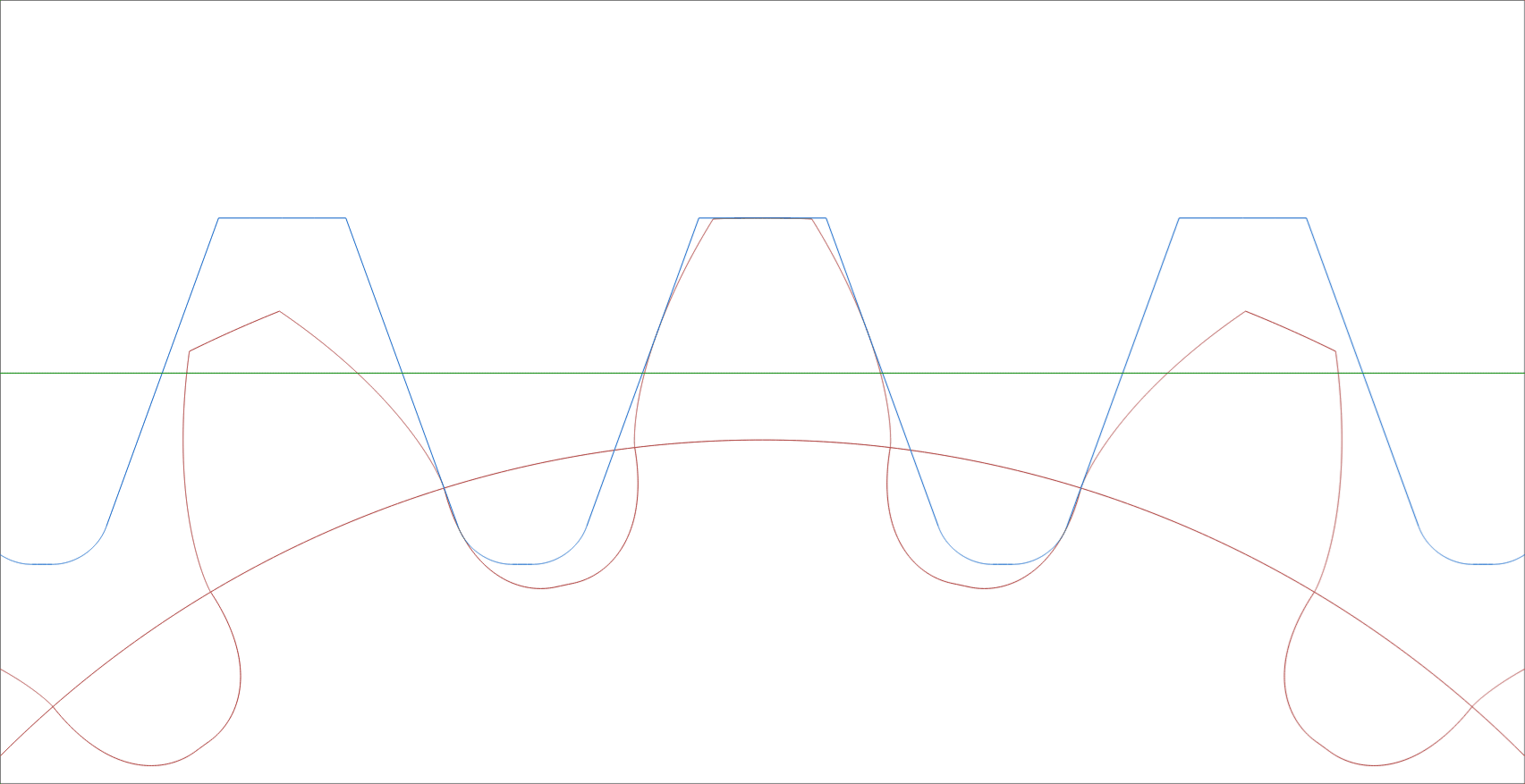

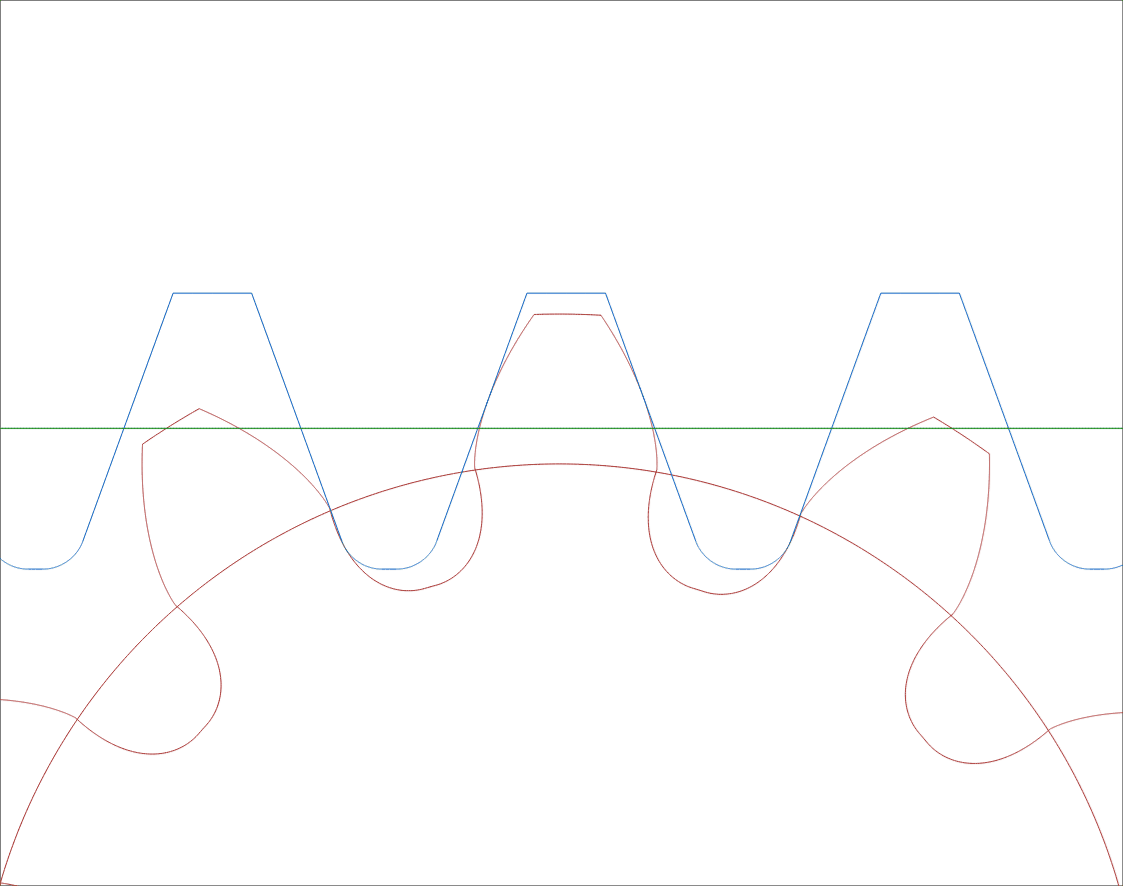

这里给出切顶滚刀、不切顶滚刀滚齿的动画

xiaoshengliang

根据问题需要，如有后面需要夹持齿顶圆去精加工的，切顶的比较好；如后续齿顶圆不参与后续的精加工，还是用非切顶，这样刀具寿命也好，成本会降低。

哒哒哒哒哒

henrymao 发表于 2021-1-29 11:26
不切顶，齿轮加工齿槽前齿顶圆先加工到位，齿槽和齿底被一次加工出来。这种工艺齿顶圆和分度圆（齿形）是2 ...

你好，我想请教一下，现在的强力刮齿机上的车齿刀是否能实现切顶？目前齿圈的加工Fp和Fi，不切顶加工后经过热处理变形难以保证

tracy7101

谢谢，太好了

mwp2022

切顶刀具很费刀吧

海菲鸥

实际加工中，不切顶多些，它根据相同模数压力角，通过模拟，可以借用到类似不同齿数的产品上，切顶刀价格贵，使用单一，专用性强
