分享非圆齿轮计算程序XLN2.0

achuanchuan · 发表于 2019-11-17 18:03

感谢刀大师

刀疤五 · 发表于 2019-11-17 22:52

本帖最后由刀疤五于 2019-11-17 23:02 编辑

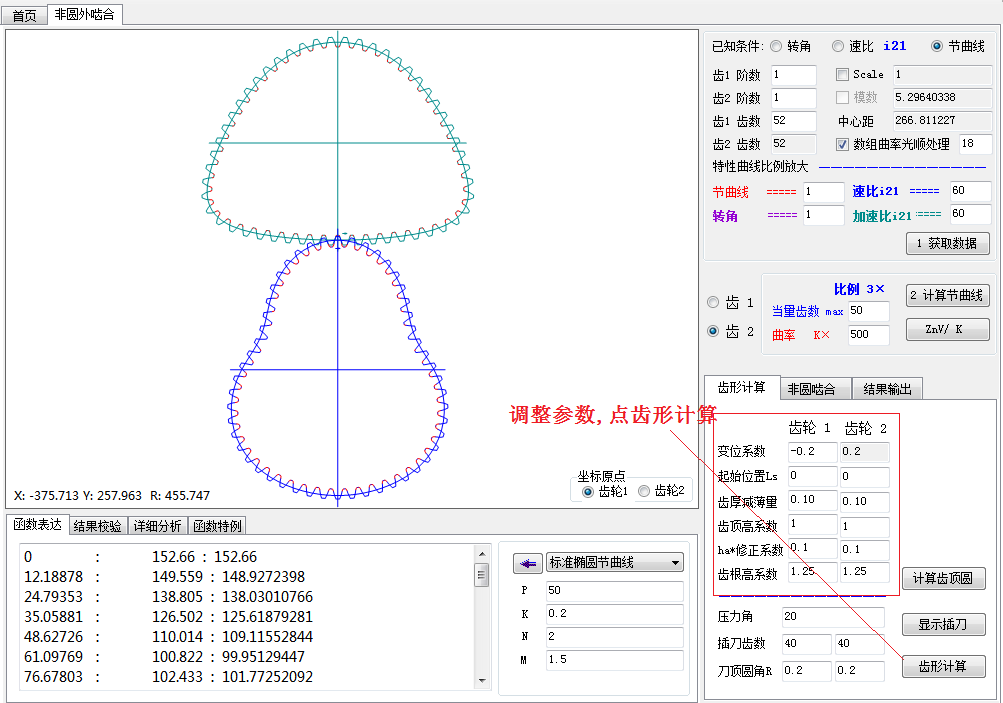

非圆齿轮测绘示例.

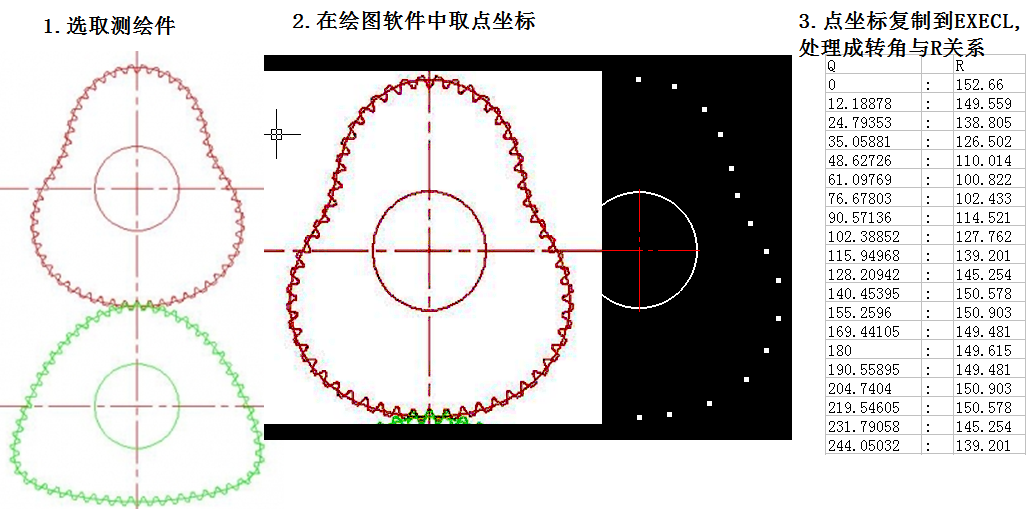

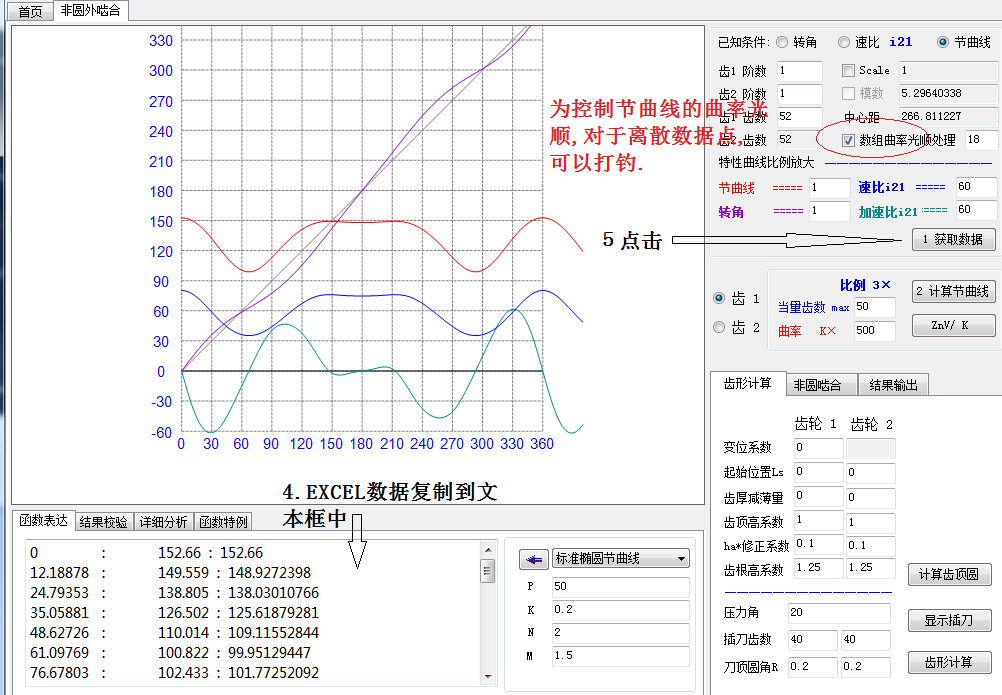

非圆齿轮也可以通过图片进行测绘,以charlie_hsi在本论坛发布的一张非圆齿轮图片为例,分几个步骤,就完成了.通过示例,可以明白,节曲线也可以输入一系列转角(用度表示)与极径R的离散数据表示.

刀疤五 · 发表于 2019-11-18 08:59

大多数睛况下,有齿轮实物,可以测量齿顶圆上的点,即可以获得顶圆节曲线,及通过影像仪或三坐标得到齿廓的曲线.通过这些已知条件,如何得到工件参数呢?下回分解...

mrmrw · 发表于 2019-11-21 08:55

AutoCad版本有点低了，最好支持到2018版本或者更高，还有就是直接输出dxf格式的就更好了，与AutoCAD无关了！

刀疤五 · 发表于 2019-11-21 14:11

mrmrw 发表于 2019-11-21 08:55
AutoCad版本有点低了，最好支持到2018版本或者更高，还有就是直接输出dxf格式的就更好了，与AutoCAD无关了 ...

马版主,希望多提建议.
1.要保证用户CAD20XX版能用,必须我的电脑也得先装上CAD20XX.编译程序后,就行.百度过资料,但没有实现兼顾任意CAD.
2.DXF倒是好办法,努力下一版完成.

刀疤五 · 发表于 2019-11-22 09:36

本帖最后由刀疤五于 2019-11-22 09:49 编辑

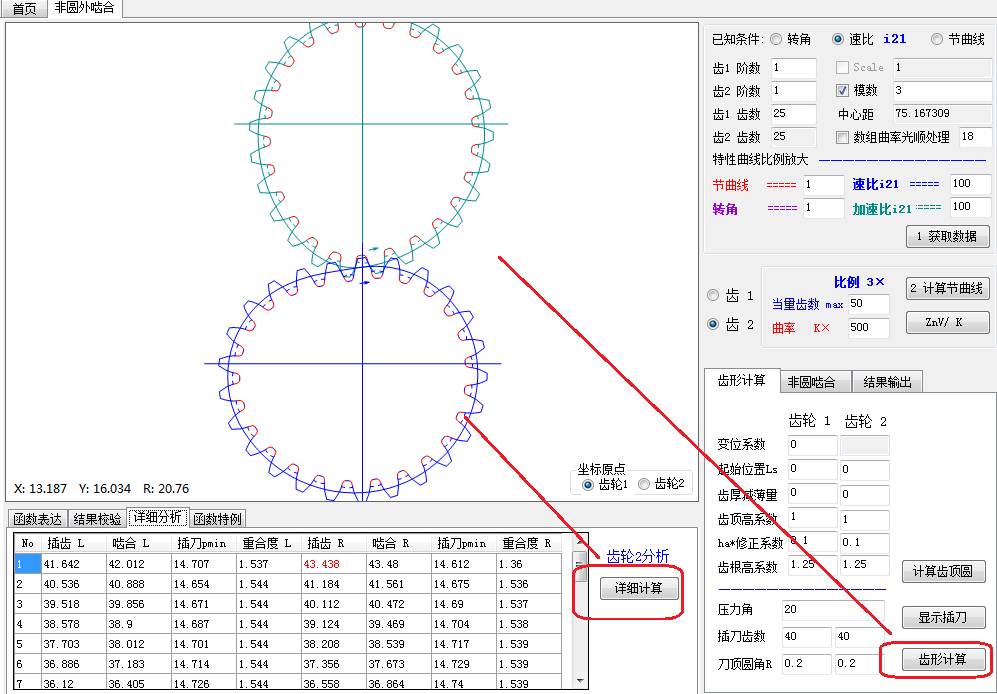

非圆齿轮设计实例

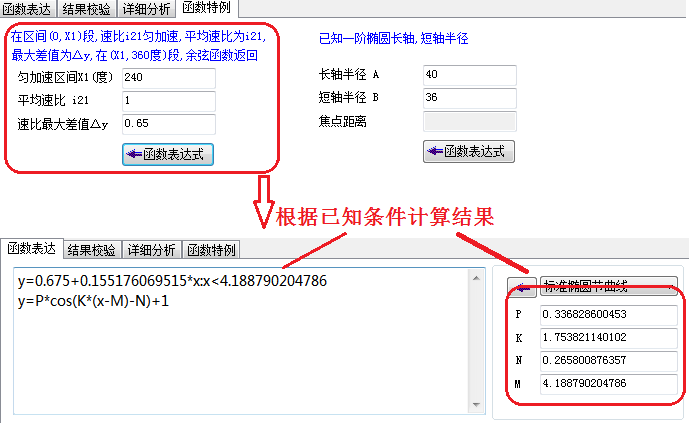

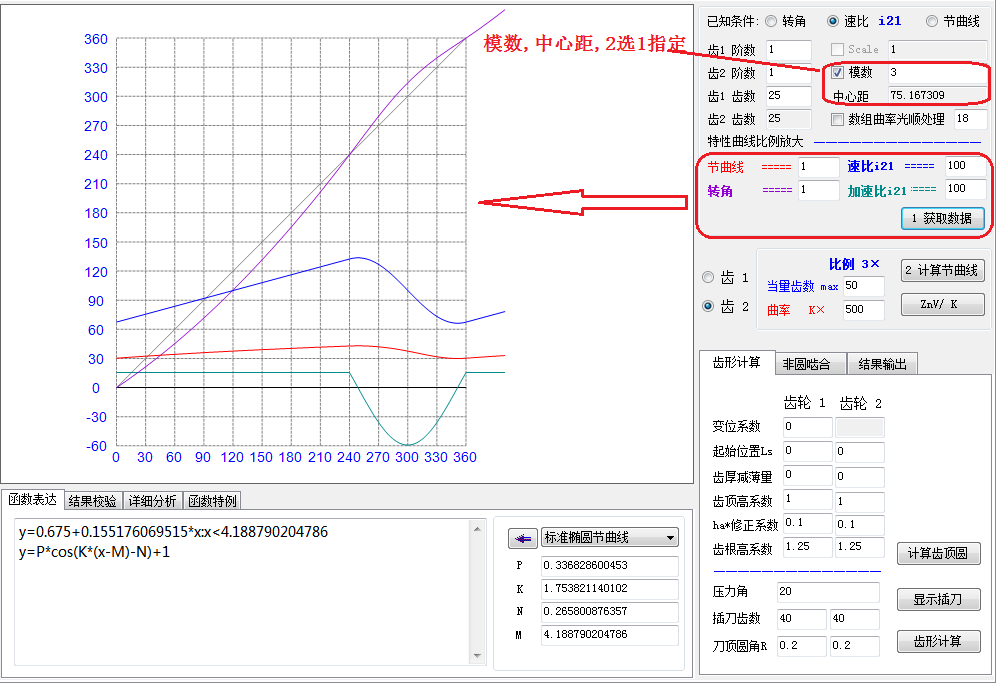

经常遇到要求匀加速的非圆齿轮设计,某一区间匀加速,然后通过余弦函数返回速比.发现函数构造还是很麻烦的,需要迭代解方程.因此软件就把这种情况放入到程序中.见下图(Y代表速比,X是齿轮1的转角,单位为弧度)

lvxc123 · 发表于 2019-11-24 07:19

感谢大神，厉害！

周四状 · 发表于 2019-11-25 08:51

非常感谢楼主的分享

aidelushang · 发表于 2019-11-30 16:45

谢谢分享，谢谢！

12889 · 发表于 2019-12-3 11:00

感谢大佬的分享
