转向器中螺旋齿条与斜齿轮传动不稳定

djlcp2000 · 发表于 2019-10-26 19:35

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 djlcp2000 于 2019-10-26 19:45 编辑

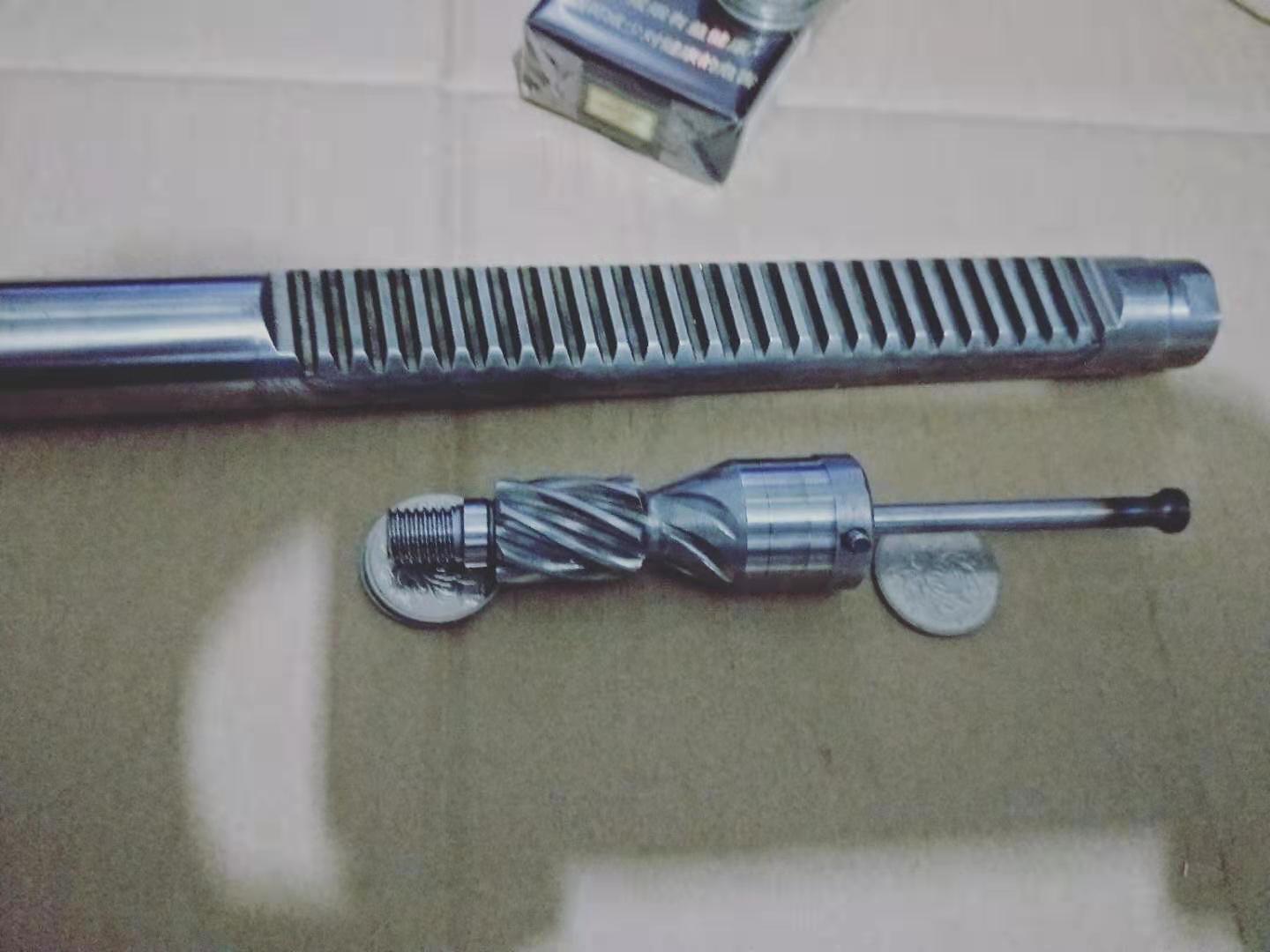

转向器中螺旋齿条和螺旋齿轮传动时，有卡，或者不是很顺畅。
齿条齿形螺距齿轮齿形等等检测基本符合标准。
希望老师指正问题所在。
齿轮外径是否偏小，二者啮合区是否过小。

djlcp2000 · 发表于 2019-10-26 19:44

希望(下午）老师指正，错误，谢谢谅解。

zshmail · 发表于 2019-10-27 08:31

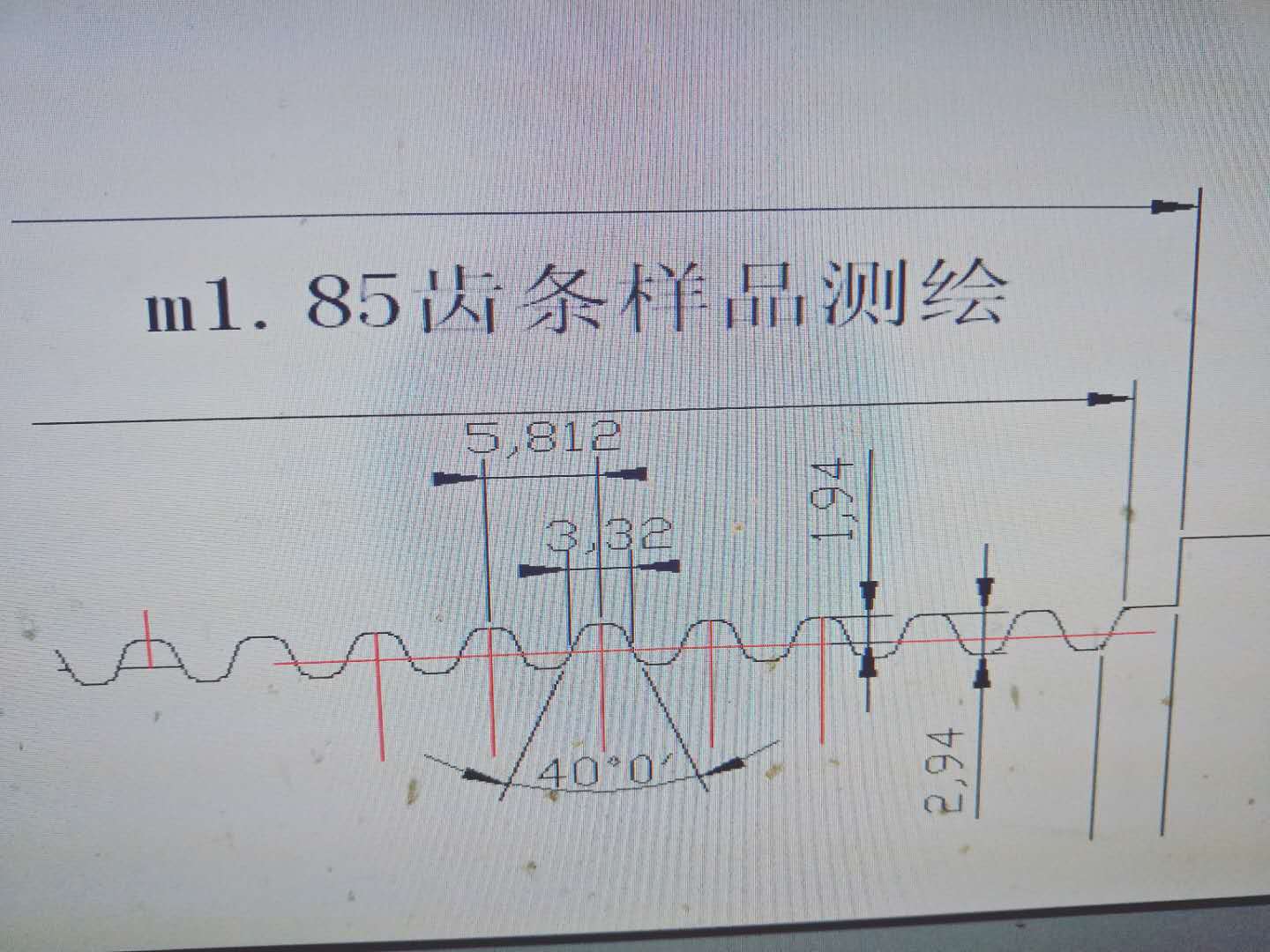

齿条测绘的齿厚是3.32，那齿距就是3.32*2=6.64，模数m=6.64/3.14=2.11，显然齿条的模数不对

还有齿条的齿全高为2.94，而齿轮的齿全高为2.7，两者也不相符。

djlcp2000 · 发表于 2019-10-27 18:05

zshmail 发表于 2019-10-27 08:31
齿条测绘的齿厚是3.32，那齿距就是3.32*2=6.64，模数m=6.64/3.14=2.11，显然齿条的模数不对

还有齿条的 ...

转向器中螺旋齿条和螺旋齿轮传动时，有卡，或者不是很顺畅。
齿条齿形螺距齿轮齿形等等检测基本符合标准。
希望老师指正问题所在。
齿轮外径是否偏小，二者啮合区是否过小。
齿条法向齿距=5.812 确定是m1.85

DD99 · 发表于 2019-10-28 10:23

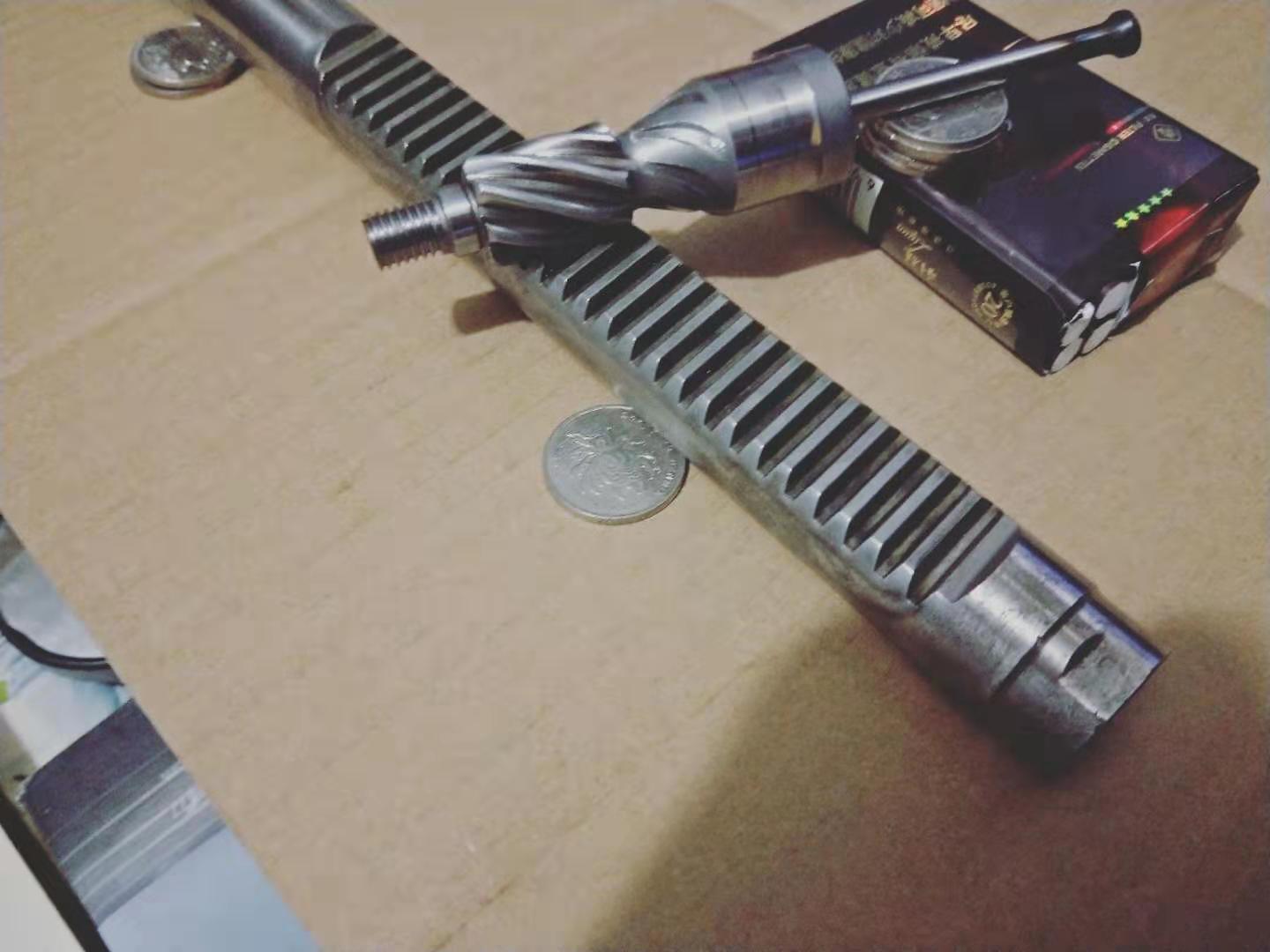

从一楼的图片看是斜齿与直齿条配合，从齿轮参数大致计算应是啮合系数小于1所致（0.72左右）。我是把齿条看着特大齿轮按交错轴交角25度计算的。

henrymao · 发表于 2019-10-28 11:33

1，安装角度25度需要检查下误差多大
2，啮合重合度可能不足，齿轮用的短齿，需要做个运动fangzhen确认下重合度。

1的解决办法：提高定位精度，齿条齿顶部做圆弧过渡或者齿轮做鼓形修形
2的解决办法：增大齿轮外径，保证重合度达到1.1以上。

djlcp2000 · 发表于 2019-10-28 21:49

henrymao 发表于 2019-10-28 11:33
1，安装角度25度需要检查下误差多大
2，啮合重合度可能不足，齿轮用的短齿，需要做个运动fangzhen确认下重 ...

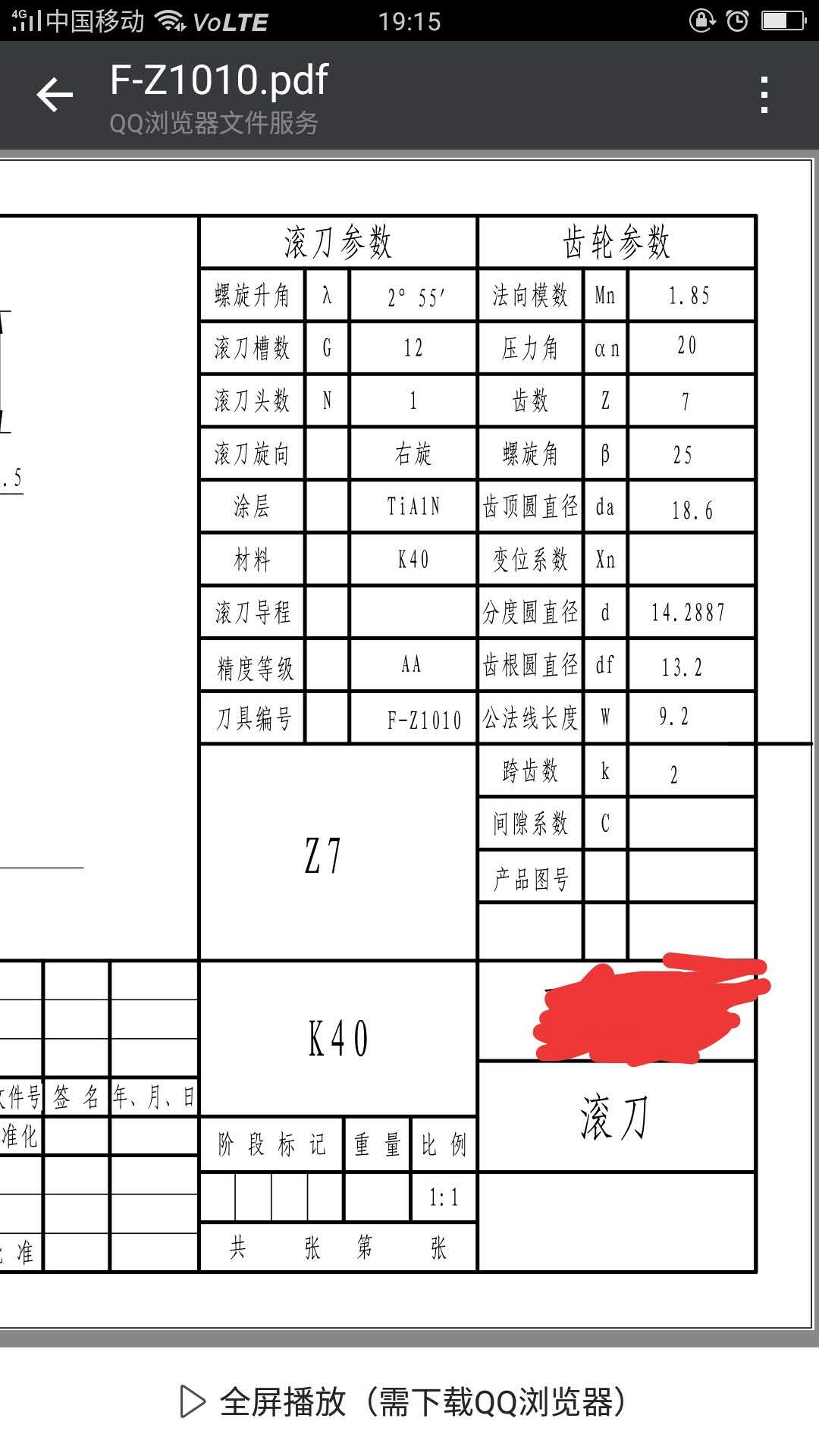

齿条具体数据

JINLIANG · 发表于 2019-10-31 10:34

根据齿轮计算（齿条直,径取25，中心距取16.5.齿条倾角取5度），端面重合度=0.68，加内特向重合度：齿顶=1.26，中线处=1.45，齿根处=1.58.作为液压转向，重合度尚可。最好齿顶高系数取大点。一般=0.8

djlcp2000 · 发表于 2019-11-1 18:41

JINLIANG 发表于 2019-10-31 10:34
根据齿轮计算（齿条直,径取25，中心距取16.5.齿条倾角取5度），端面重合度=0.68，加内特向重合度：齿顶=1.2 ...

谢谢谢谢
