三角形花键的Mdk与齿厚的转换公式

yubb · 发表于 2019-10-15 17:08

您需要登录才可以下载或查看，没有账号？注册

x

求三角形花键的Mdk与齿厚的转换公式。无法用渐开线的公式计算。
已知齿数，模数，跨棒距和齿顶角（Luekenwinkel)

yongxiangle1969 · 发表于 2019-10-16 08:13

请举个例子

yubb · 发表于 2019-10-16 08:43

yongxiangle1969 发表于 2019-10-16 08:13
请举个例子

例如三角形外花键，模数4.975，齿数40，Lueckenwinkel/space angle 69度，Mdk 212.287，那么齿厚是多少？

yongxiangle1969 · 发表于 2019-10-17 10:02

没有量棒直径，69°为齿槽角？

luomo226 · 发表于 2019-10-18 09:01

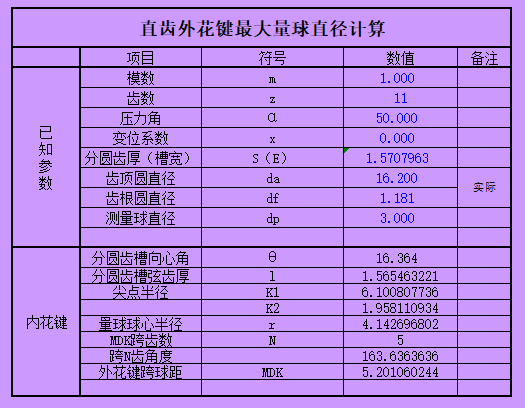

把图画出来，就是几何关系，理清楚就出来了。

xuefengtang · 发表于 2019-10-18 09:23

luomo226 发表于 2019-10-18 09:01
把图画出来，就是几何关系，理清楚就出来了。

学习了，专业的就是不一样

luomo226 · 发表于 2019-10-18 11:33

xuefengtang 发表于 2019-10-18 09:23
学习了，专业的就是不一样

汤工，你又调皮了，总调戏我……

yubb · 发表于 2019-10-25 14:36

luomo226 发表于 2019-10-18 09:01
把图画出来，就是几何关系，理清楚就出来了。

谢谢，能不能把计算过程和公式分享一下。

yubb · 发表于 2019-10-28 11:39

yongxiangle1969 发表于 2019-10-17 10:02
没有量棒直径，69°为齿槽角？

量棒直径为9，69°是齿槽角。

yongxiangle1969 · 发表于 2019-10-29 10:45

在φ199的圆上的弧齿厚=7.76。计算方法按理论小径尖点尺寸来计算。
