请教轴交角钝角斜齿轮

九诚-123 · 发表于 2019-10-12 12:09

您需要登录才可以下载或查看，没有账号？注册

x

加工动力传动中，其中需要制作一对角度为155角的轴斜交角齿轮来传递。本人菜鸟，外行人请教各位老师，哪位高人指点一下，

jhoste · 发表于 2019-10-19 08:12

155度，这个传动配合角有点大

hyfjy · 发表于 2019-10-20 08:48

应该给一个示意图，还有传动比（齿数比）

hyfjy · 发表于 2019-10-20 08:51

原则上从零度啮合（平行轴圆柱齿轮外啮合）到180度（平行轴内齿轮和外齿轮进行内啮合）

hyfjy · 发表于 2019-10-20 09:52

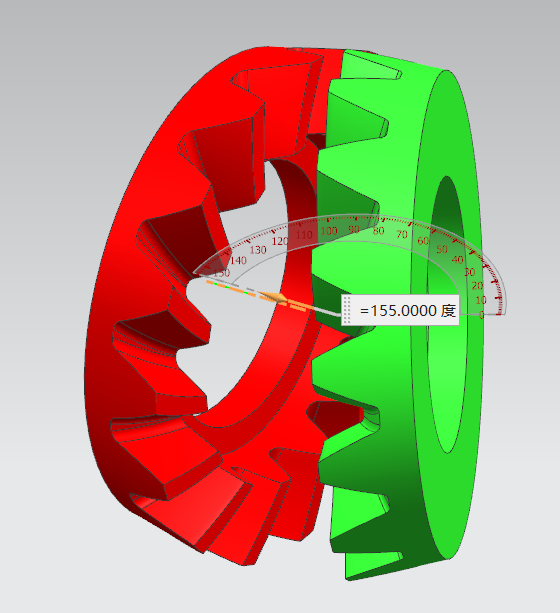

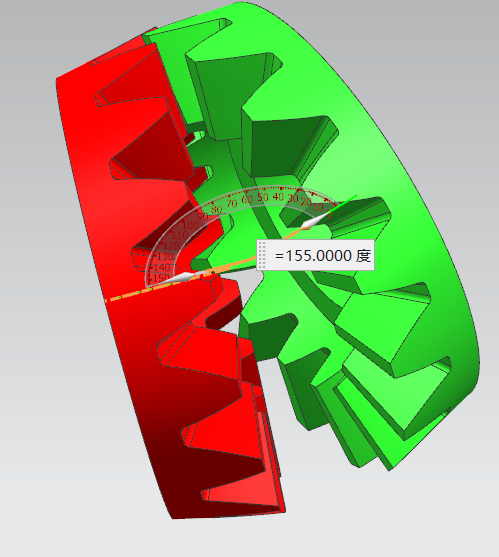

如果把轴交角定义成为“二个相啮合的齿轮，从其收缩的尖顶到指向大端的轴线作为其轴线的正方向，定义圆柱齿轮的尖顶在无穷远处，二个齿轮的轴线正方向称为轴交角”，则会产生只有外啮合锥齿轮才可能有超过90度度的轴交角

hyfjy · 发表于 2019-10-20 10:16

15齿对15齿的，传动比为1

hyfjy · 发表于 2019-10-20 10:27

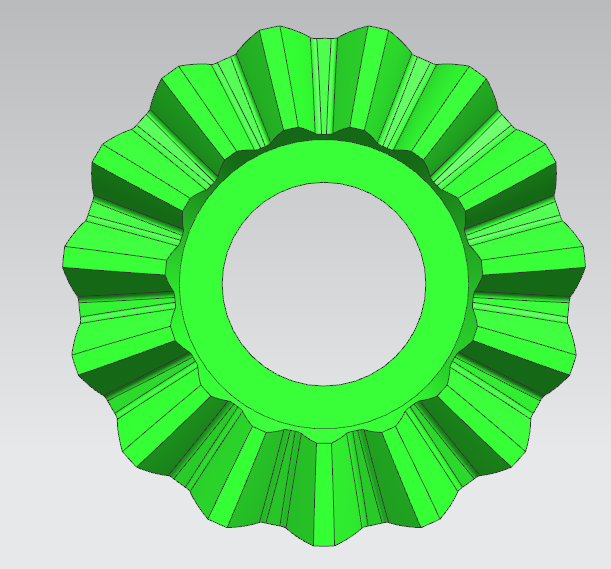

这个是直齿锥齿轮啮合的，也是15比15.

hyfjy · 发表于 2019-10-20 10:51

xinbei · 发表于 2020-5-26 11:55

请教一下，轴交角14度正负5度这个可以加工出来吗

hyfjy · 发表于 2020-5-28 22:57

xinbei 发表于 2020-5-26 11:55
请教一下，轴交角14度正负5度这个可以加工出来吗

小轴交角的齿轮可以考虑采用面齿轮或者是圆柱齿轮中的变齿厚齿轮，用锥齿轮原理进行设计，会给加工带来极大的困难。

补充内容 (2020-6-25 23:36):
轴交角较小时，锥距会急剧加大，容易超出机床的加工范围
