Kisssoft中设计参数差异

wxrain · 发表于 2019-9-7 13:30

您需要登录才可以下载或查看，没有账号？注册

x

各位，用Kisssoft设计了一组蜗杆斜齿轮。
发现一个问题，结果输出中的Actual tip circle da.e / Actual root circle df.i 和meshing中的da1/da2/df1/df2存在着一些差异。
这几个参数有什么不同吗？

谢谢

wxrain · 发表于 2019-9-7 21:30

求大神指点

dahan · 发表于 2019-9-8 18:15

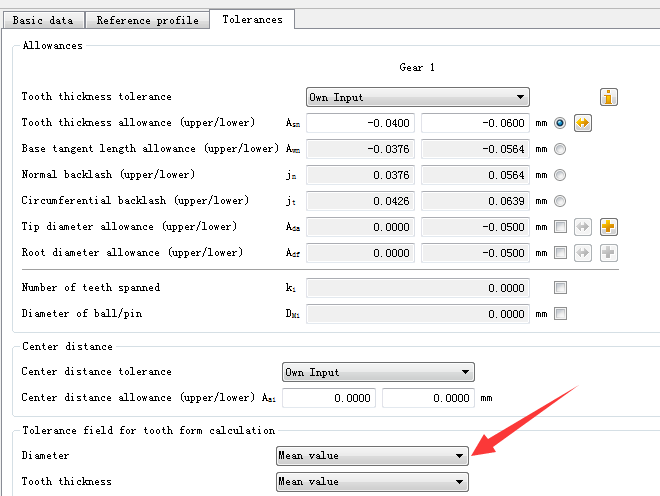

正常情况下齿根圆和齿顶圆定义了公差的，meshing中的da1/da2/df1/df2显示有差异，显示的应该是平均值，你可以在这里设置显示的是最大/最小/平均值
