求大佬帮我算算Za=15，Zb=22,Zc=60，模数=0.8，怎样变位才能使齿轮不干涉

苏叶 · 发表于 2019-8-27 16:53

您需要登录才可以下载或查看，没有账号？注册

x

求大佬帮我算算Za=15，Zb=22,Zc=60，模数=0.8，怎样变位才能使齿轮不干涉
我算过太阳轮变位0.306，行星轮和齿圈变位0.241，但是画出来有干涉

huijind · 发表于 2019-8-28 07:49

中心距是多少

zminzhu · 发表于 2019-8-28 07:50

根据你给的数据，确定中心距是15.2，按这个数据理论上齿轮是没有问题的，建议将变位系数调整为za=0.3676；zb=0.1792；zc=0.1792外齿按等滑动设计

孙永平 · 发表于 2019-8-28 11:06

按你提供的参数，算出中心距为15.2
变位系数各为：0.306；0.2408；－0.2408
齿顶圆直径：14.02；19.51；46.79
齿根圆直径：10.49；15.99；50.39
滑移比也很好都在±2.5之内
没出现你所说的干涉呀

freefreemen · 发表于 2019-8-28 11:54

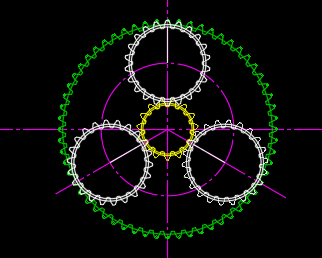

按参数画了一下，没有干涉

Drawing1.rar (336.53 KB, 下载次数: 5)

yongxiangle1969 · 发表于 2019-8-28 15:23

同意3楼意见

苏叶 · 发表于 2019-8-29 09:42

孙永平发表于 2019-8-28 11:06
按你提供的参数，算出中心距为15.2
变位系数各为：0.306；0.2408；－0.2408
齿顶圆直径：14.02；19.51；4 ...

我算出来也是这样的，但是我用solidworks画出来，然后装配了，SW显示干涉了，我也不知道怎么回事，还有滑移比是什么呢？

苏叶 · 发表于 2019-8-29 09:44

zminzhu 发表于 2019-8-28 07:50
根据你给的数据，确定中心距是15.2，按这个数据理论上齿轮是没有问题的，建议将变位系数调整为za=0.3676；z ...

等滑动是什么呢，我没有接触过这个呢？

苏叶 · 发表于 2019-8-29 09:44

huijind 发表于 2019-8-28 07:49
中心距是多少

理论计算的是15.2

菜鸟飞起 · 发表于 2019-9-6 21:58

苏叶发表于 2019-8-29 09:42
我算出来也是这样的，但是我用solidworks画出来，然后装配了，SW显示干涉了，我也不知道怎么回事，还有滑 ...

SolidWorks能画变位齿轮？
