蜗杆斜齿轮副设计程序计算

孙永平 · 发表于 2019-8-23 15:34

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

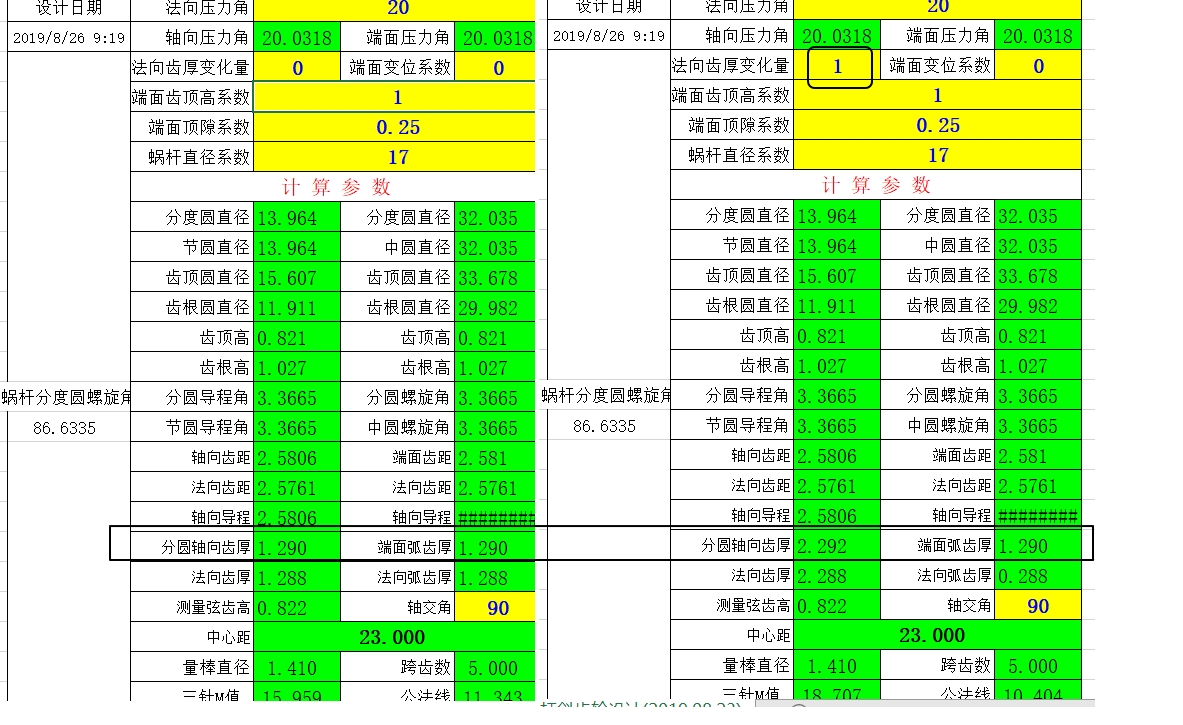

为了方便计算蜗杆斜齿轮副参数，特编写一计算表格
有需要的，请拿去

mayawang · 发表于 2019-8-26 09:26

楼主有的数据可能没关联好，当然我没核对别的参数。

hzy · 发表于 2019-8-26 22:37

楼主的蜗杆斜齿轮计算程序中,把法向直廓蜗杆法向齿形角当做法向压力角是不妥当的，而且法向直廓蜗杆有三种形式，例如，本例（中心距23），如果做成齿槽法向直廓，则齿槽齿形角是20.01796°，假设z1=4则，齿槽法向齿形角是20.2875°，所以在未弄清楚前，请不要把法向直廓蜗杆放进去。或参照《实用齿轮几何学理论与应用》相关章节后再放进去。

孙永平 · 发表于 2019-8-27 08:27

mayawang 发表于 2019-8-26 09:26
楼主有的数据可能没关联好，当然我没核对别的参数。

谢谢，我再认真去核对

孙永平 · 发表于 2019-8-27 08:28

hzy 发表于 2019-8-26 22:37
楼主的蜗杆斜齿轮计算程序中,把法向直廓蜗杆法向齿形角当做法向压力角是不妥当的，而且法向直廓蜗杆有三种 ...

谢谢你的指点，我会认真去核对

jiaoshou1001 · 发表于 2020-4-14 19:39

特别感谢分享，塑料蜗杆斜齿轮方面的设计资料刚好需要用到

wuweiviva · 发表于 2020-4-26 13:28

谢谢分享下载学习学习

hjt168 · 发表于 2020-5-22 07:51

谢谢分享下载中

liqinyang168 · 发表于 2020-6-18 11:37

感谢分享！谢谢！

mengdesheng · 发表于 2020-7-20 16:00

齿轮要学的内容好多啊
