求助齿轮加工工艺

zjggtc · 发表于 2011-2-11 22:12

您需要登录才可以下载或查看，没有账号？注册

x

各位高手，请指教。

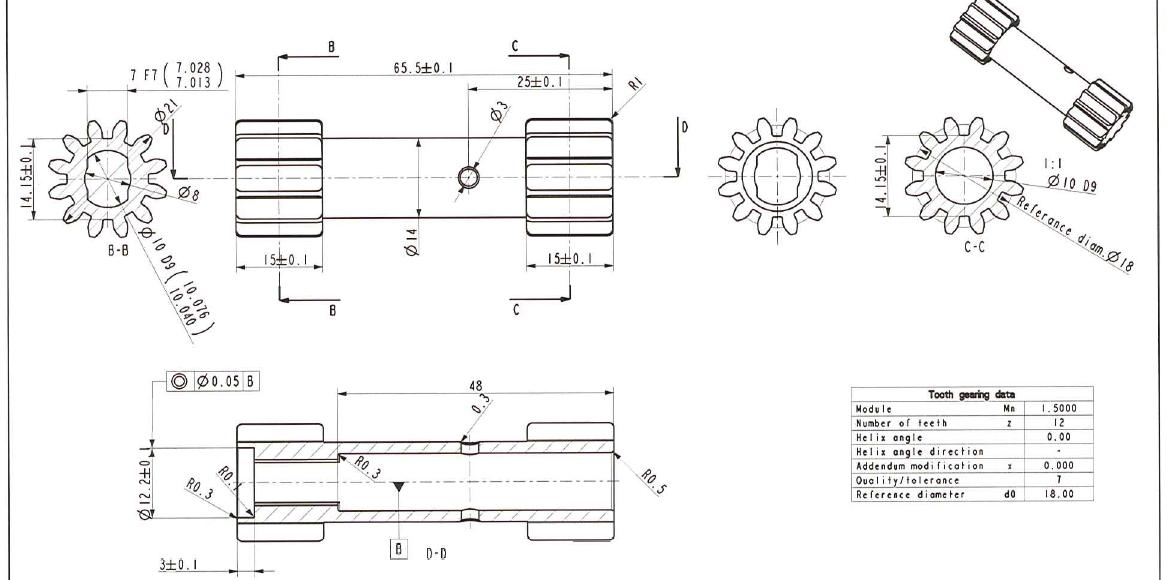

图纸在附件。
材料是20CrMnTi,58-62HRC，DIN7。
现在遇到的问题是异性孔的加工问题，无法保证孔的同心度问题。
有哪位高手能够帮我出个主意，谢谢了！

sbeaosb · 发表于 2011-2-12 12:25

用拉齿工艺，用拉刀拉异形孔，再加工圆孔

zjggtc · 发表于 2011-2-12 12:49

谢谢2楼的建议，这个齿轮的数量是100件。
2楼的留个联系方式吧。QQ
希望大家多提提建议

wtony · 发表于 2011-2-12 21:04

拉异形孔然后加工圆孔

zjggtc · 发表于 2011-2-12 21:59

谢谢楼上的指点。
现在的问题是，如果用拉刀的话，成本会非常高。
考虑热处理后用线切割加工异型孔，然后再磨孔，最后磨齿。
请高手指点如何使线切割加工的标准些。

sbeaosb · 发表于 2011-2-14 12:41

我们不加工齿轮，只是提个建议

daich2148 · 发表于 2011-2-16 12:04

如果用拉刀的话，成本会非常高。
考虑热处理后用线切割加工慢走丝加工异型孔，然后再磨孔，最后磨齿。

开路人 · 发表于 2011-2-17 08:58

异型孔可以用牛头刨床吗？

axfj2@sohu.com · 发表于 2011-2-21 23:27

建议使用线切割慢走丝，热处理后线割异形孔。按要求可以不磨孔！

wl666239 · 发表于 2011-3-3 14:52

工序为，锻打-正火-车加工-钻孔-拉床-滚齿-剃齿-热处理-抛丸。如果考虑到拉床偏心可以考虑拉床后车一下端面。滚齿工装和剃齿可以做成异型的。
