求教这个齿轮怎么画 用的CAD

qq312216332

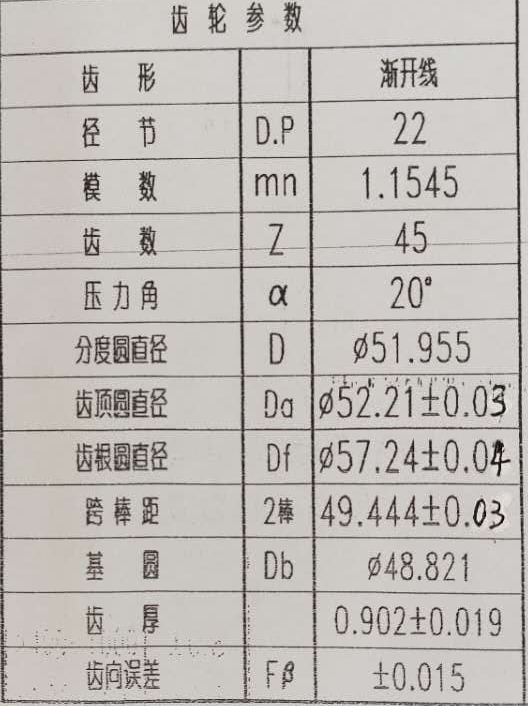

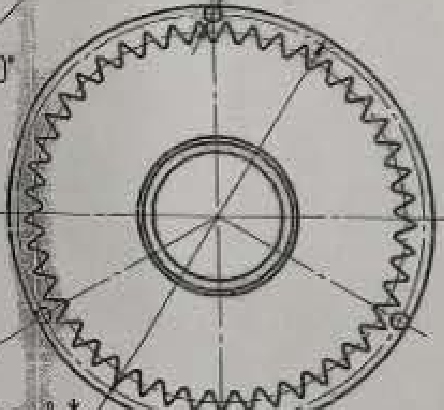

这个齿轮怎么画，参数合理吗，用的CAD

yongxiangle1969

这个齿轮变位很厉害。量棒直径dp=1.232？？？

yongxiangle1969

内齿圈大径处弧齿槽宽小于0。在直径54.129处刚好变尖，弧齿槽宽=0.    说明表格参数有问题！

qq312216332

yongxiangle1969 发表于 2019-6-19 07:42
内齿圈大径处弧齿槽宽小于0。在直径54.129处刚好变尖，弧齿槽宽=0.    说明表格参数有问题！

形成图片中的内齿轮 需要哪些参数，  图片中给出的参数哪些是不合理的

yongxiangle1969

分圆处的弧齿槽宽=2.725，齿厚为0.902，不知量棒直径是不是2.54？

yongxiangle1969

昨天错把0.902当成弧齿槽宽了，只是图纸中缺少量棒直径（也可以推出来dp=2.54）。其他参数不缺。

hyfjy

内齿轮必须给出的有法向 模数（或者径节）
分度圆压力角
齿数
径向变位系数
齿高系数（通常为1）
齿顶间隙系数（通常为0.25）
可以计算出齿轮的齿根圆直径和齿顶圆直径
如果配合的齿轮在固定中心距下，总变位系数不等于零，那在计算中会产生引起齿顶变动的一个系数会影响齿轮的齿顶圆直径，用以保持在安装时，齿顶间隙符合0.25X法向模数的值，用来容油
还应该给出设计 需要的齿厚测量尺寸，通常直齿给出公法线尺寸及跨齿数。还有一种是用测量棒进行测量，要计算量棒的直径，并进行圆整 ，符合定点工具厂生产的量棒的规格。

从本例看，图纸中没有给出径向变位系数，而给出的齿轮齿顶圆直径和齿根圆直径又不符合用公式计算出的尺寸，另外在测量齿厚的量棒是多少直径的，也没有给出，所以不好定义测量值，还有就是齿厚尺寸通常指根据需要计算得出的分度圆弧齿厚尺寸或者弧齿槽 尺寸，图中给出的0.902看不出来是什么尺寸，标的是“齿厚”，如果是分度圆弧齿槽厚，则是错的，这个尺寸在径向变位系数等于零时，是法向模数乘以圆周率再除以2.

综上所述，本图纸对于齿轮的要求不清，无法完成建模的工作。

hyfjy

内齿轮必须给出的有法向 模数（或者径节）
分度圆压力角
齿数
径向变位系数
齿高系数（通常为1）
齿顶间隙系数（通常为0.25）
可以计算出齿轮的齿根圆直径和齿顶圆直径
如果配合的齿轮在固定中心距下，总变位系数不等于零，那在计算中会产生引起齿顶变动的一个系数会影响齿轮的齿顶圆直径，用以保持在安装时，齿顶间隙符合0.25X法向模数的值，用来容油
还应该给出设计 需要的齿厚测量尺寸，通常直齿给出公法线尺寸及跨齿数。还有一种是用测量棒进行测量，要计算量棒的直径，并进行圆整 ，符合定点工具厂生产的量棒的规格。

从本例看，图纸中没有给出径向变位系数，而给出的齿轮齿顶圆直径和齿根圆直径又不符合用公式计算出的尺寸，另外在测量齿厚的量棒是多少直径的，也没有给出，所以不好定义测量值，还有就是齿厚尺寸通常指根据需要计算得出的分度圆弧齿厚尺寸或者弧齿槽 尺寸，图中给出的0.902看不出来是什么尺寸，标的是“齿厚”，如果是分度圆弧齿槽厚，则是错的，这个尺寸在径向变位系数等于零时，是法向模数乘以圆周率再除以2.

综上所述，本图纸对于齿轮的要求不清，无法完成建模的工作。

michaelyang

齿厚公差0.038，跨棒距公差肯定不止0.06

myT9981

就着这个帖子本人也想说几句。
本人所在公司因是对外加工的企业，也可以说是较大企业了。所以我们接触的图纸样式可以说很多，尤其是国内内齿轮的参数标注上感觉就是混乱。如果按国家标准来标定当然是没有问题的，过去也一直是这样标的，现在有些厂家可能接触到外圆图纸了，人家齿数，变位等都是与我们相反的，标负值。我们接触的有些厂甚至还是国内有名的大厂的图纸进行了再“创新”比如把齿数标正，变位系数本为正标为负，齿厚与齿槽反标，齿顶圆，根圆标负，真要把你折腾一番试算后你才能知道其原意，但你还要与他们再确认时他们还会认为你孤陋寡闻。唉，国标也好，德标也罢，还是什么标，只要原样都没问题。不要邯郸学步最后连走路都不会了。为何就不能坚持自家的标准？
