关于锥齿轮的建模问题

longyuliezl · 发表于 2019-6-11 15:58

您需要登录才可以下载或查看，没有账号？注册

x

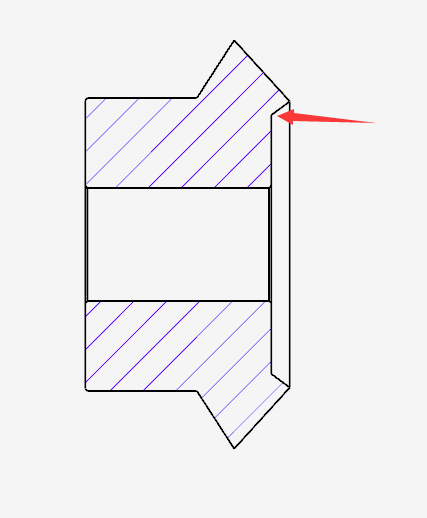

我想请教各位大佬，箭头指向的位置，这个建模有标准可查吗，找了好多资料都没看到这个部分的公式计算

longyuliezl · 发表于 2019-6-11 15:59

内凹部分到底是通过什么计算出来的谢谢大家了

jingshi · 发表于 2019-6-22 07:20

没用标准，一般是按齿宽或用户设计

longyuliezl · 发表于 2019-6-25 16:33

大佬一般按齿宽的多少非常感谢

jingshi · 发表于 2019-6-28 08:49

longyuliezl 发表于 2019-6-25 16:33
大佬一般按齿宽的多少非常感谢

锥距（1/4～1/3）；不得大于10*模数

齿轮坑 · 发表于 2019-7-22 15:16

一般与背锥平行吧这个看着别扭

ZQian1984 · 发表于 2019-7-22 20:49

内锥一般与背锥平行，背锥对应齿轮大端一般都会倒角

michaelyang · 发表于 2019-7-23 08:52

齿宽定出来，边界与节锥垂直
