求一组13.6，结构要求是2X-B

封潇曦

我计算出来的结果，全部都要进行修形，请问有没有不需要修形的，我感觉修形太复杂了，不好设计
这个尺寸是有要求的，齿圈算上承载的部位不得超过100mm

zyh007zyh

什么意思，，齿形修形吗，

封潇曦

zyh007zyh 发表于 2019-5-23 17:00
什么意思，，齿形修形吗，

是的，我用KISSSOFT做的，需要进行齿顶倒角

封潇曦

zyh007zyh 发表于 2019-5-23 17:00
什么意思，，齿形修形吗，

我的齿轮参数都是0.8mm，外啮合21+65，内啮合28+114

niuershiye

封潇曦 发表于 2019-5-23 23:07
我的齿轮参数都是0.8mm，外啮合21+65，内啮合28+114

-------------------------------------
你说的不清楚 。最大限制 外经到底多大。
仅仅从数比上 ，可以得到诸多方案的 。

封潇曦

niuershiye 发表于 2019-5-25 20:36
-------------------------------------
你说的不清楚 。最大限制 外经到底多大。
仅仅从数比上 ，可 ...

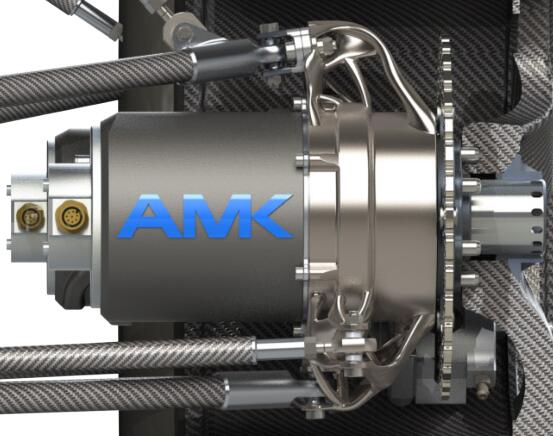

输入功率为20kw，转速19800转轮辋半径8寸，要求外壳部位最大90mm，不然卡钳无法安装

hyfjy

修形基本属于工艺方面的功能，为了保证整体齿轮箱的承载能力，噪音，避免边缘接触引起可能的早期损坏。把设计的普通工业品都做成精品，是国际上目前流行的，自己的设计的产品，为什么不能最终成为精品，艺术品呢，日本人做到了极致，美国人做的也不差，还有一些很小的国家，在也向这方面努力
中国的工程师应该走这条路，不因难而畏惧，永远记着自己的使命

封潇曦

hyfjy 发表于 2019-5-25 22:39
修形基本属于工艺方面的功能，为了保证整体齿轮箱的承载能力，噪音，避免边缘接触引起可能的早期损坏。把设 ...

我也是想向这个方向发展，但是我现在的条件决定了我并不能朝这方面发展，我所能得到的资金并不多，所以需要尽可能的精简工艺。
说起来本人也是个新人，接触这些东西不过一年，能找到的资料也有限，所以在此向大家请教！！

freefreemen

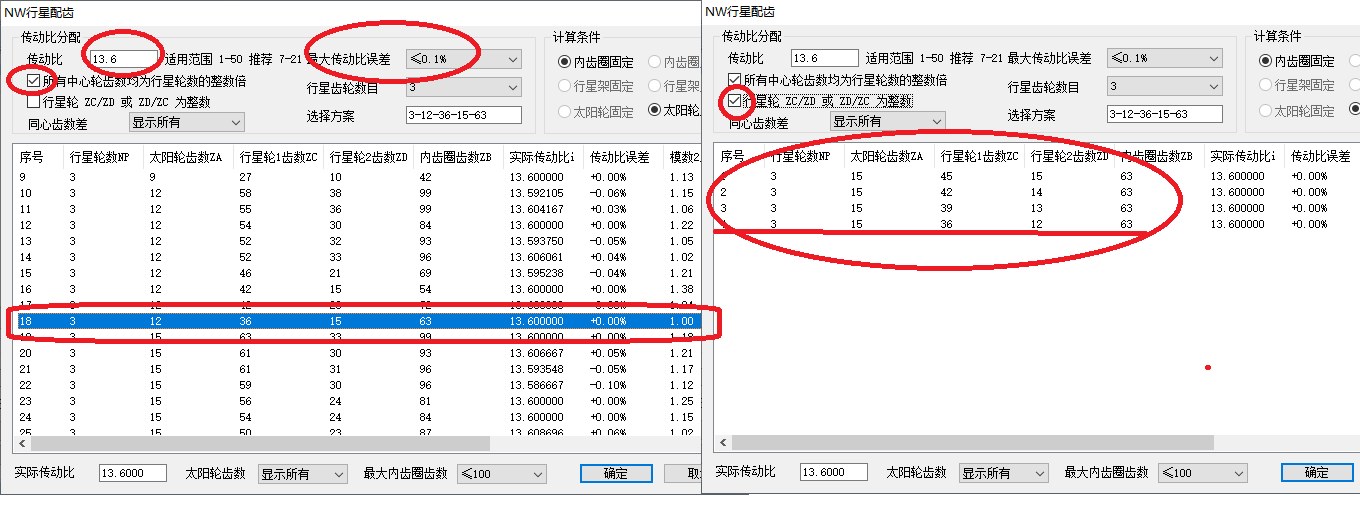

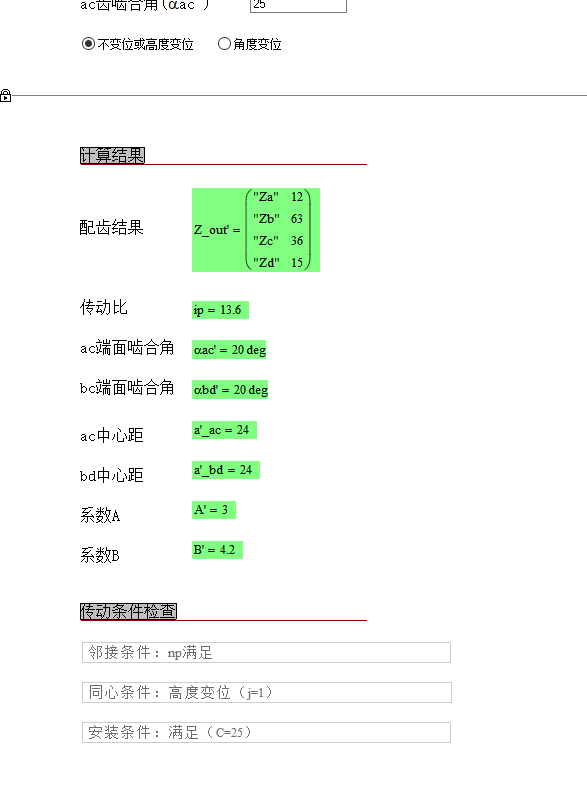

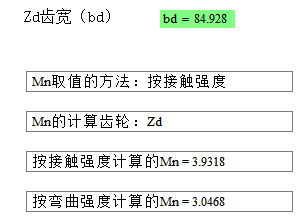

估算了一下

niuershiye

封潇曦 发表于 2019-5-25 21:11
输入功率为20kw，转速19800转轮辋半径8寸，要求外壳部位最大90mm，不然卡钳无法安装

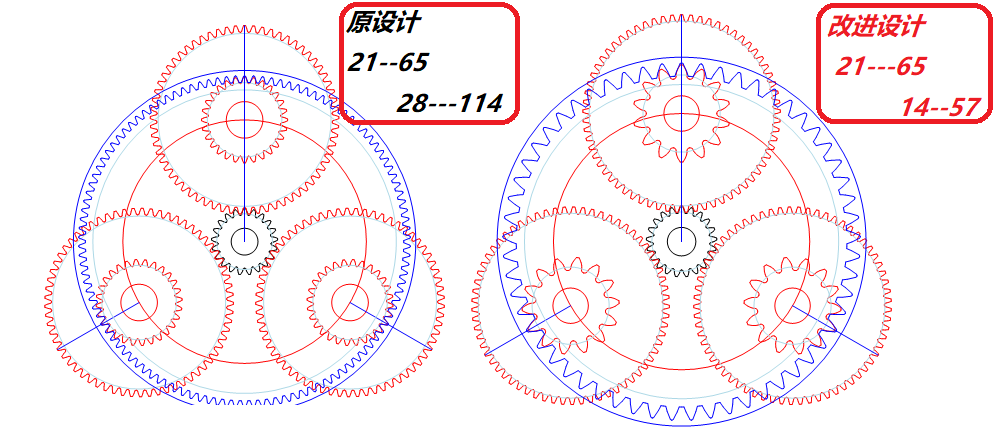

仅仅从数比 有诸多方案
从装配角度 可以 从中优化出来。
从要求体积上，可以通过 模数，中心矩
