设计了一套减速行星齿轮参数，望看看是否合理

丑威 · 发表于 2019-5-9 13:23

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

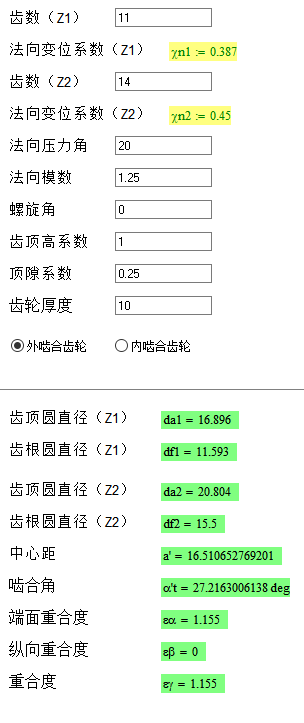

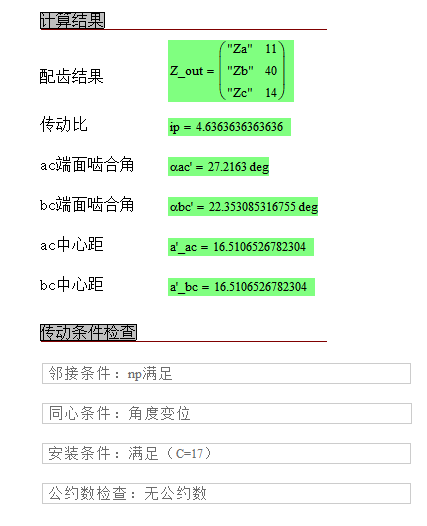

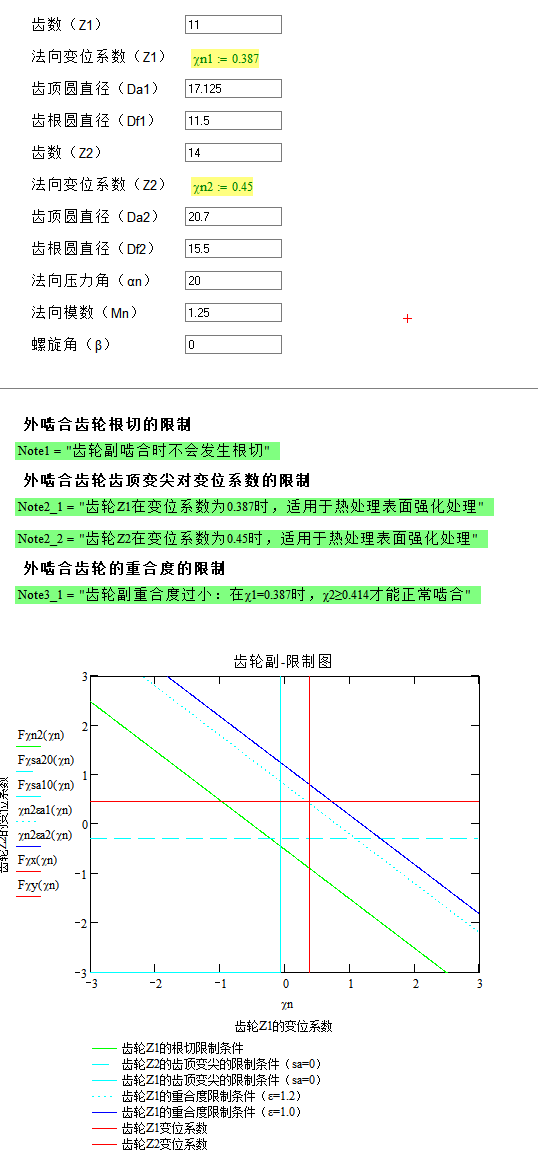

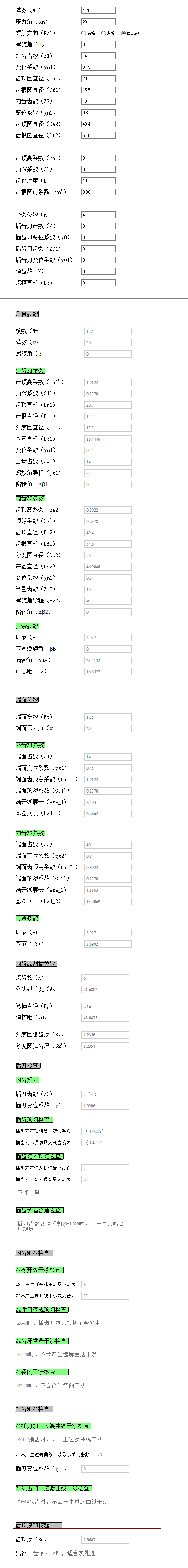

齿圈齿数40 太阳轮11 行星齿轮14

freefreemen · 发表于 2019-5-9 20:16

2个中心距不相等，重合度过小

丑威 · 发表于 2019-5-10 07:31

freefreemen 发表于 2019-5-9 20:16
2个中心距不相等，重合度过小

你好感谢帮忙验证  想请问一下如果我把变位系数调整为模数1.25 外齿圈齿数40 变位系数0.3328
                                                                                                      太阳轮齿数11  变位系数0.323
                                                                                                      行星齿轮齿数14 变位系数0.3    这样的话性能会不会好一些？

submariner · 发表于 2019-5-10 11:24

楼上可以考虑这组
Za= 11
Zc= 14
Zb= 40
a=16.3
mn=1.25
Np= 3
Xa=0.36
Xc=0.25725
Xb=0.29771
α=20
β=0

chendajun2016 · 发表于 2019-8-31 16:55

怎么不做整数速比

81291961 · 发表于 2019-9-1 09:43

这组参数不好，11齿太少了

smilebib · 发表于 2020-4-28 22:20

参数不太合理吧，
